Призначення круглого канального настінного вентилятора Ostberg CV 250 A
Канальний вентилятор Ostberg CV 250 A призначений для установки в круглих каналах.

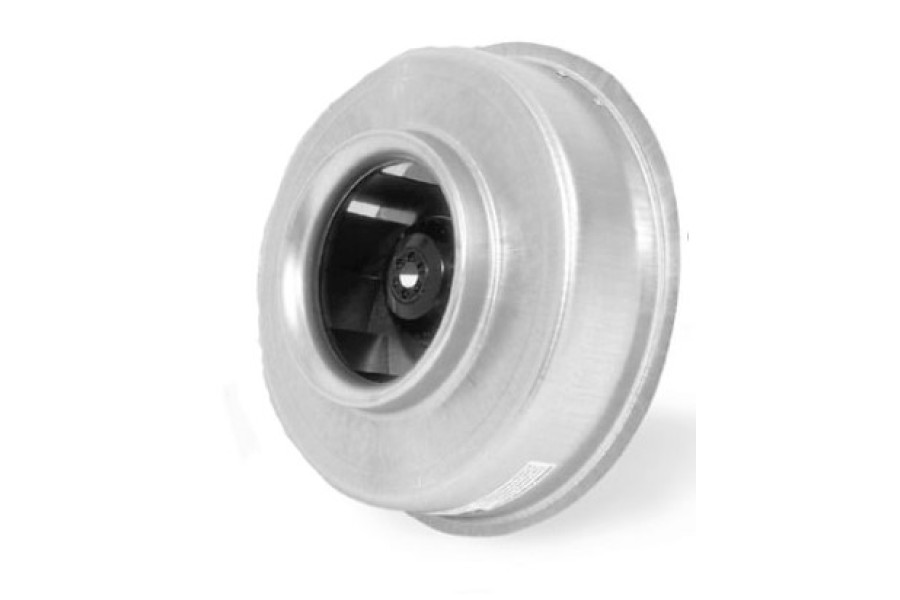

Конструкція вентилятора канального круглого Ostberg CV 250 A
Вентилятор для круглих каналів має корпус з покращеними аеродинамічними характеристиками в порівнянні з вентиляторами інших фірм. Корпус вентилятора Ostberg CV 250 A виготовляється з гальванізоаної сталі. Ostberg CV обладнані асинхронним двигуном із зовнішнім ротором і ущільненими підшипниками, що збільшує їх термін служби. Відмінне охолодження дозволяє регулювати швидкість в діапазоні 0-100%. Вентилятор канальний Ostberg має направляючу пластину поліпшеної форми для найкращого кріплення двигуна. Лопаті вентилятора для круглих каналів, спрямовані назад, забезпечують більш високий тиск і ефективність роботи порівняно з вентиляторами інших фірм. Вентилятори канальні Ostberg CV 250 A поставляються повністю в зібраному вигляді з підключеним конденсатором в герметичному настановному блоці.
Установка канального вентилятора Ostberg CV 250 A
Вентилятор канальний Ostberg може бути встановлений в будь-якому положенні.
Регулювання швидкості вентилятора канального Ostberg CV 250 A
Регулювання швидкості всіх вентиляторів здійснюється в діапазоні від 0% до 100% зміною напруги, що подається. Це досягається шляхом використання безшагового тиристора або 5-ти ступеневого трансформатора. До одного тиристора або трансформатора можуть підключатися кілька вентиляторів за умови, що загальний робочий струм вентиляторів не перевищує номінальний струм тиристора або трасформатора.
Захист двигуна вентилятора канального круглого Ostberg CV 250 A
Всі двигуни мають вбудований термоконтакт з автоматичним перезапуском.
Аксесуари вентилятора для круглих каналів Ostberg CV 250 A
Кронштейн, швидкоз'ємні муфти, регулятори швидкості, зворотний клапан, повітряний фільтр, захисні грати і т. д.
Монтаж канального круглого вентилятора Ostberg CV 250 A
- Всі вентилятори Ostberg CV поставляються повністю в зібраному вигляді і готові до підключення.
- Електричне підключення та монтаж повинні виконуватися тільки кваліфікованим персоналом у відповідності з інструкцією по монтажу.
- Електричні параметри повинні відповідати специфікації на табличці вентилятора.
- Вся електропроводка і з'єднання повинні бути виконані у відповідності з правилами техніки безпеки.
- Електричне підключення має виконуватися у відповідності зі схемою підключення наведеною на клемній коробці, відповідно до маркування клем.
- Вентилятори Ostberg CV 250 A повинні бути заземлені.
- Вентилятор канальний Ostberg повинен бути встановлений відповідно з напрямком потоку повітря (див. стрілку на вентиляторі).
- Вентилятори Ostberg CV повинні бути змонтовані таким чином, щоб був доступ для безпечного обслуговування.
Умови роботи вентилятора канального Ostberg CV 250 A
- Вентилятори Ostberg CV не повинні експлуатуватися у вибухонебезпечних приміщеннях, неприпустимо з'єднання з димоходами.
- Канальні вентилятори не допускається використовувати для переміщення вибухових газів, пилу, сажі, борошна і т. п.
- Вентилятори Ostberg CV 250 A призначені для безперервної роботи. Не рекомендується проводити часте вмикання і вимикання вентиляторів.
Обслуговування вентилятора круглого канального Ostberg CV 250 A
Єдине потрібне обслуговування - очищення. Рекомендується проводити огляд і очистку вентилятора кожні шість місяців безперервної експлуатації для запобігання дисбалансу або передчасного виходу з ладу.
Перед обслуговуванням переконайтеся, що:
- Припинена подача напруги.
- Робоче колесо вентилятора повністю зупинилося.
- Двигун і робоче колесо повністю охололи.
При очищенні вентилятора
- Не використовуйте агресивні миючі засоби, гострі предмети і пристрої, що працюють під високим тиском.
- Слідкуйте, щоб не порушилася балансування робочого колеса вентилятора і були відсутні його перекоси.
- У разі ненормально високого шуму роботи вентилятора перевірте робоче колесо на перекіс.
- Підшипники, у разі пошкодження, підлягають заміні.
У разі несправності
- Перевірити, чи надходить напруга на вентилятор.
- Вимкнути напругу і переконатися, що робоче колесо не заблоковано і не спрацювало пристрій захисту двигуна (термоконтакт).
- Перевірити підключення конденсатора. Якщо після перевірки вентилятор не включається або перезапускається термоконтакт, зв'яжіться з вашим постачальником.
- У разі повернення вентилятора - очистити лопаті; двигун і з'єднувальні дроти не повинні мати пошкоджень; обов'язкова наявність письмового опису несправності - заяви.
