ІРП-1,5м з ел.двигуном АІР 80 A2 1,5 кВт 3000 об/хв

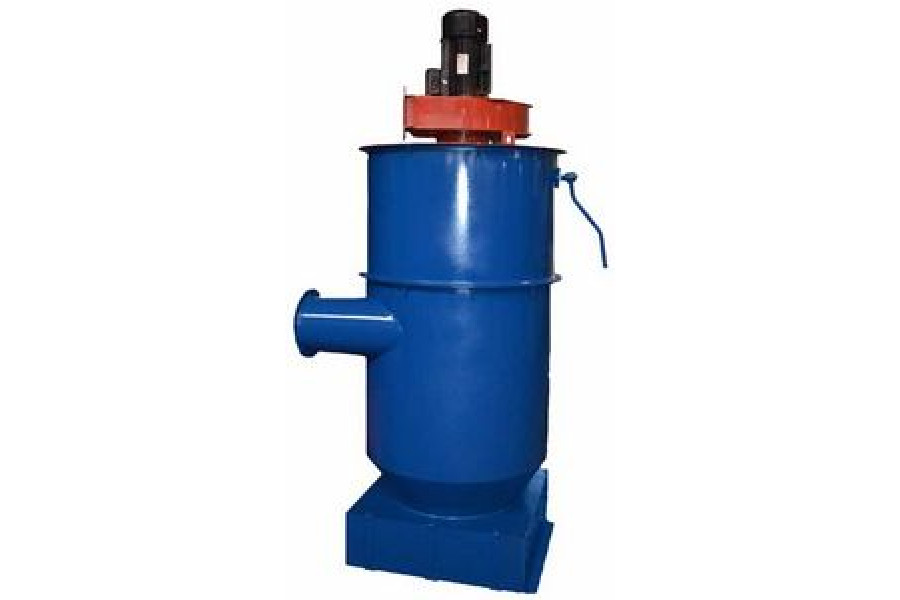

Інерційно-рукавний пиловловлювач ІРП-1,5м (ПА 212) з електродвигуном Електродвигун АІР 80 A2 1.5 Потужність електродвигуна кВт 3000 Об./хв, призначений для уловлювання сухого пилу, що відсмоктується від укриттів абразивних кругів заточувальних, обдирних і шліфувальних верстатів.

Модель є аналогом пиловловлюючих агрегатів ПА 212, ПА 218, ПА 218Б.

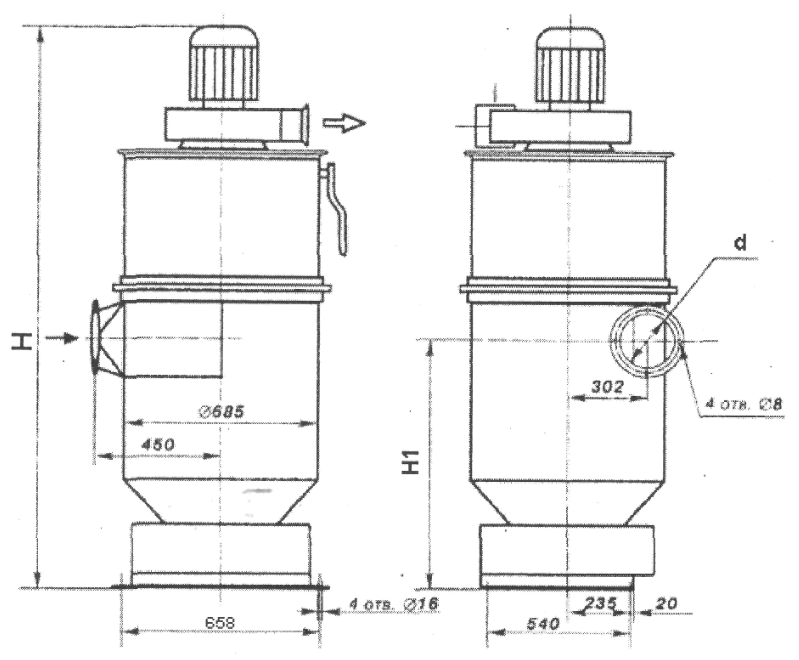

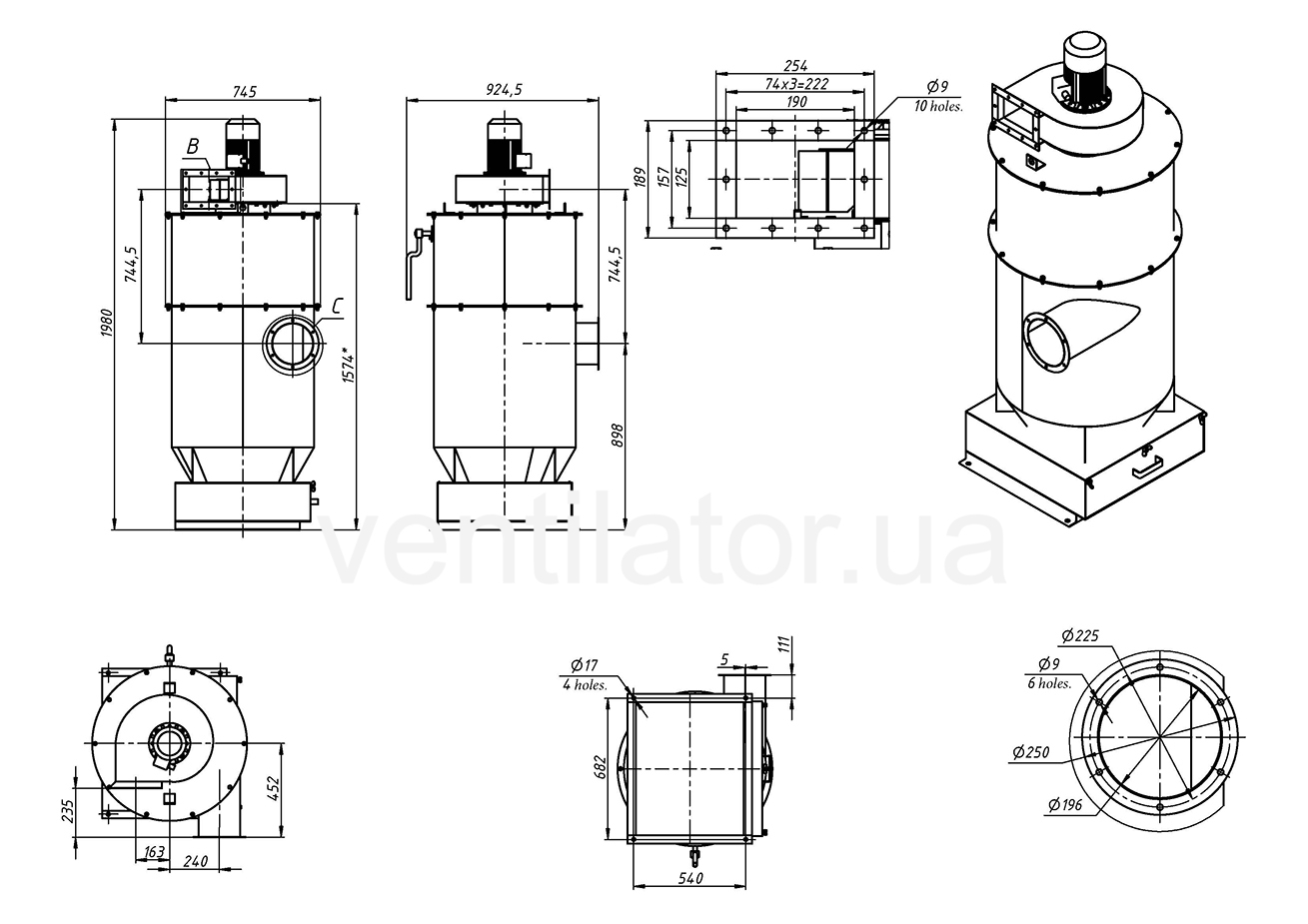

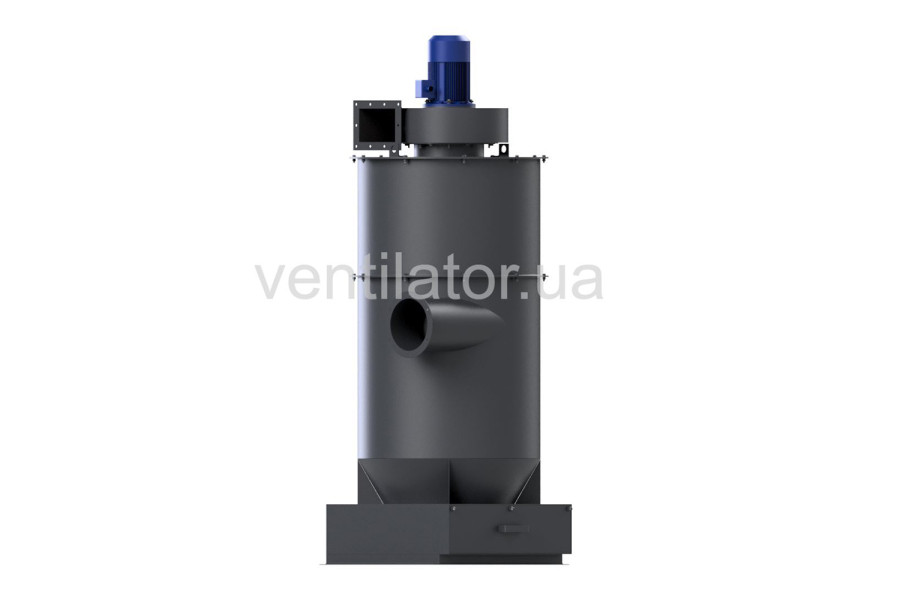

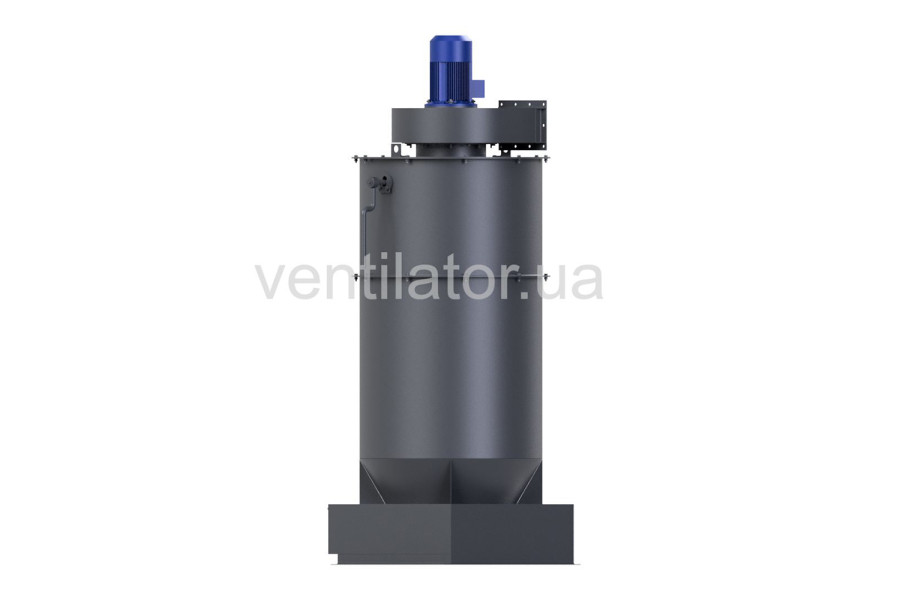

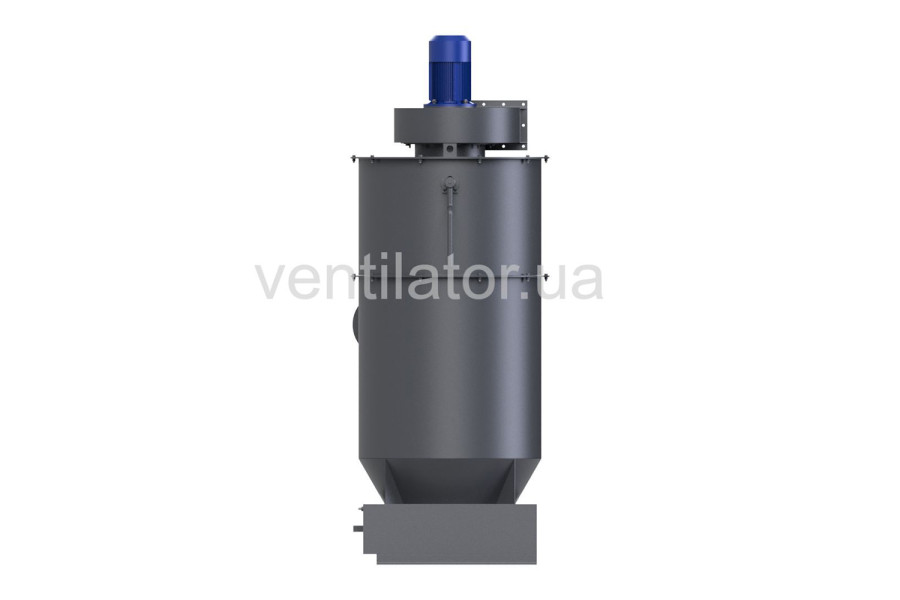

Конструкція ІРП-1,5м (ПА 212).

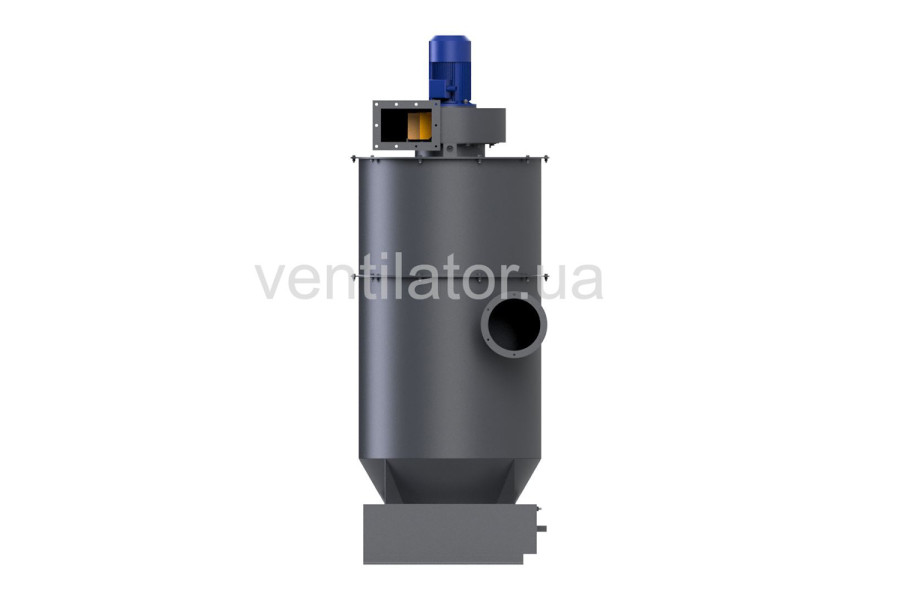

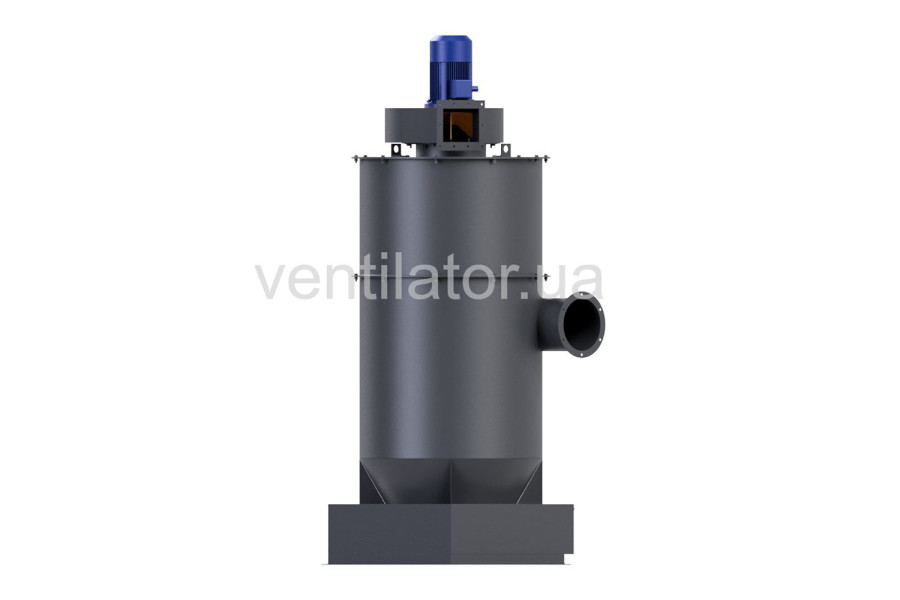

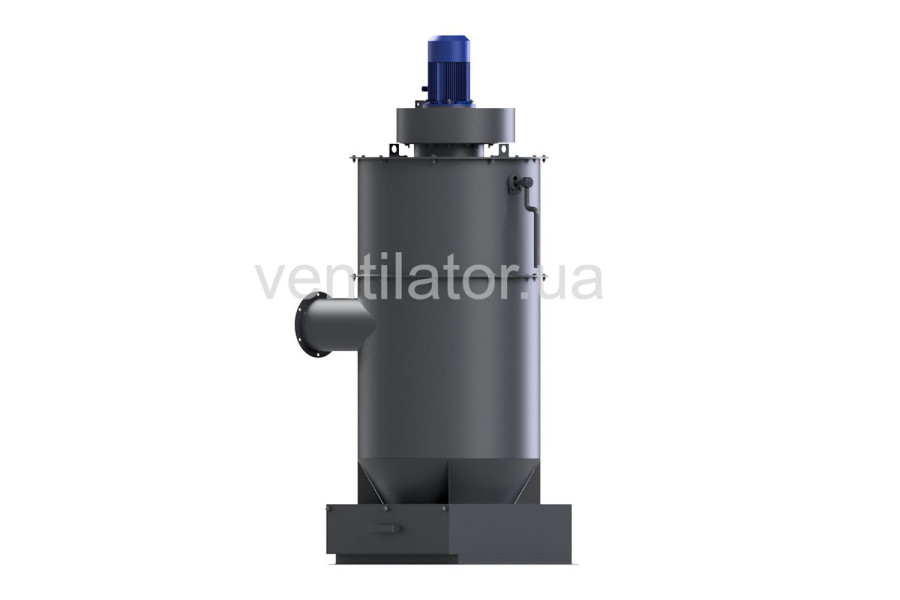

Пиловловлювач складається з верхнього та нижнього корпусів, в яких розташований блок рукавів з механізмом струшування, відбивачі і піддон з кришкою.

Нижній корпус має вхідний патрубок для приєднання до воздуховодів, через які видаляється запилене повітря від місць пилоутворення. Зверху на корпусі встановлений вентилятор.

Інерційно-рукавний пиловловлювач ІРП виготовляється і поставляється згідно ТУ У 29.2-24472991-003-20001.

Принцип дії пиловловлювача ІРП-1,5м (ПА 212).

Агрегат здійснює двоступеневу очистку повітря, що відсмоктується. Перша ступінь очистки - сухий циклон; друга ступінь - чотирнадцятирукавний матерчатий фільтр.

При обертанні робочого колеса вентилятора створюється розрядження в нижньому корпусі, і забруднене повітря надходить через патрубок, з'єднаний з соплом місцевого відсмоктування в зазор між цим корпусом і кільцем. За рахунок відцентрових сил крупні частинки пилу переміщуються до периферії корпусу і далі надходять через відбивачі в піддон. Дрібні частинки пилу надходять в блок рукавів із внутрішньої сторони. За рахунок фільтрації через тканину рукавів, повітря остаточно очищається від дрібного пилу і надходить через вентилятор в обслуговуване приміщення. Регенерація блоку рукавів здійснюється шляхом переміщення рукоятки, яка, впливаючи на механізм струшування, очищає тканину рукавів від осілого пилу, що видаляється також в піддон. Пиловловлювач працює зао рециркуляційною схемою. Очищене повітря надходить в обслуговуване приміщення.
