Опис канального вентилятора високого тиску Серія RADAX© VAR Helios VARW 225/4
RADAX® VAR - це вентилятори канальні високого тиску, які ідеально вписуються за рахунок своїх переваг між осьовими і радіальними вентиляторами. Напівосьова крильчатка з нерухомим спрямляючим апаратом з'єднані так, що високий тиск і витрата повітря досягаються при високому ККД.

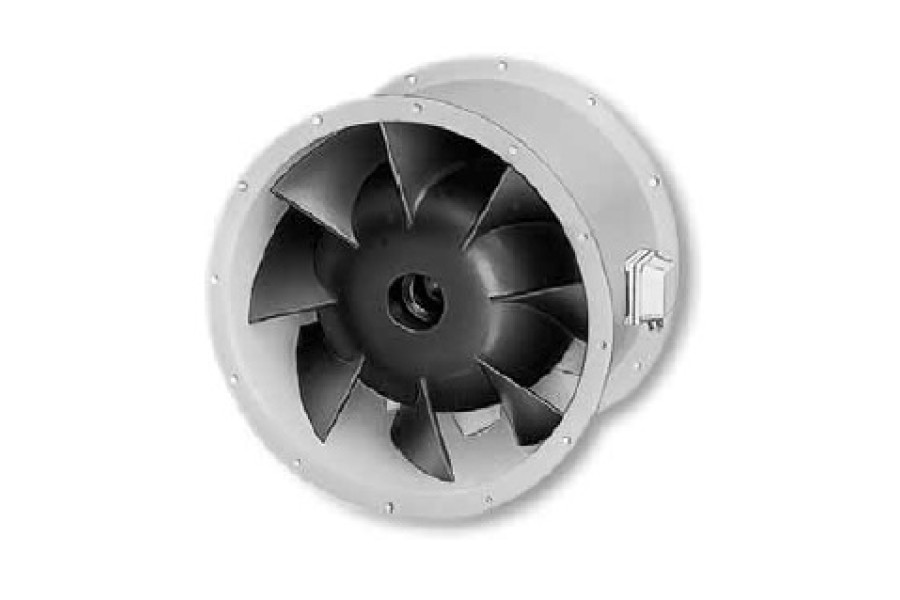

Конструкція канального вентилятора високого тиску Серія RADAX© VAR Helios VARW 225/4
Труба з фланцями з обох сторін згідно DIN 24155-3. Вентилятор канальний круглий Серія RADAX© VAR Helios VARW 225/4 виготовляється з оцинкованої листової сталі, має стаціонарний спрямляючий апарат з внутрішньої втулкою для установки фланцевого електродвигуна.
Оптимізована геометрія крильчатки для високих показників тиску і витрати. Спеціальна розробка з вигнутими лопатками з високоякісного пластику.
Привід канального вентилятора високого тиску Серія RADAX© VAR Helios VARW 225/4
Прямий, завдяки фланцевому електродвигуну, що вимагає обслуговування. Закрита конструкція IP 54. Алюмінієвий корпус з ребрами охолодження. Не генерує радіоперешкод, має герметичні підшипники. Обмотка захищена від проникнення вологи за методом занурення. За бажанням замовника може мати отвори для зливу конденсату, для цього при замовленні необхідно вказати тип монтажу.
Всі типи (крім трифазних вибухозахищених типів) оснащені термоконтактами. Для ефективного захисту двигуна їх необхідно підключити до автомата захисту. У всіх однофазних вибухозахищених вентиляторах термоконтакти сполучені з обмоткою послідовно, відключення і включення після охолодження відбувається автоматично. Двигуни без термоконтактів вимагають установки захисного вимикача (за рахунок замовника).
Монтаж канального вентилятора високого тиску Серія RADAX© VAR Helios VARW 225/4
Можливий в будь-якому положенні, залежно від особливостей експлуатації необхідно враховувати розташування отворів для зливу конденсату.
Підключення до мережі канального вентилятора високого тиску Серія RADAX© VAR Helios VARW 225/4
За допомогою серійної клемної коробки (ступінь захисту IP 55), закріпленої зовні на корпусі.
