Опис вентилятора осьового промислового Високопотужні осьові вентилятори HQ/HW/HS/HRF Helios HQD 710/6/6..°

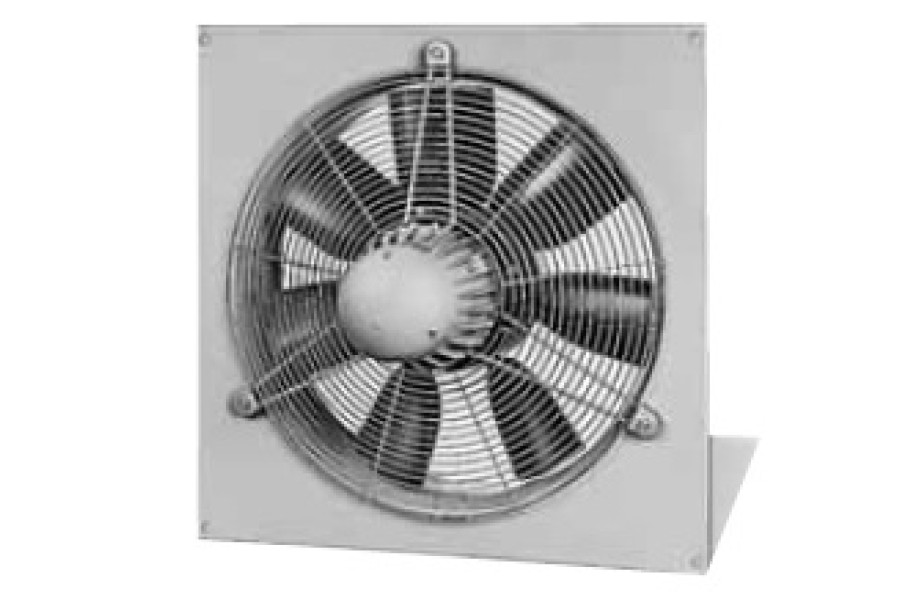

Настінний витяжний вентилятор Високопотужні осьові вентилятори HQ/HW/HS/HRF Helios HQD 710/6/6..° обладнаний кріпленням з оцинкованої листової сталі.
Конструкція вентилятора настінного промислового Високопотужні осьові вентилятори HQ/HW/HS/HRF Helios HQD 710/6/6..°
Вентилятор витяжний потужний Високопотужні осьові вентилятори HQ/HW/HS/HRF Helios HQD 710/6/6..° обладнаний високопродуктивною крильчаткою з 7 профільованими лопатками з пластику, динамічно збалансованої. Робочий діапазон температур -30... +60 °C.
У типах HQ і AVD DK - захисна решітка з обробленої за методом гарячого цинкування або нанесення порошкового покриття сталі. Відповідає вимогам норм DIN EN ISO13857.
Кут нахилу лопаток вентилятора настенного промышленного Високопотужні осьові вентилятори HQ/HW/HS/HRF Helios HQD 710/6/6..°
Для оптимального досягнення робочої точки вентилятори мають крильчатки з регульованими лопатками. Кут нахилу встановлюється на заводі-виробнику (згідно замовлення). Підбір двигуна здійснюється з урахуванням максимальної потужності згідно наведеній нижче таблиці. Перевищення даних установок неприпустимо.
Двигун вентилятора витяжного потужного Високопотужні осьові вентилятори HQ/HW/HS/HRF Helios HQD 710/6/6..°
Закрита конструкція приводу. Ступінь захисту IP 54 або IP 55, укомплектований кульковими підшипниками. Не потребує обслуговування і не генерує радіоперешкод. Обмотка захищена від вологи за методом занурення.
Всі типи оснащені термоконтактами. Для ефективного захисту двигуна їх необхідно підключити до автомата захисту.
Електричне підключення осьового настінного вентилятора Високопотужні осьові вентилятори HQ/HW/HS/HRF Helios HQD 710/6/6..°
За допомогою серійної клемної коробки (ступінь захисту IP 55), закріпленої на задній стінці двигуна. У типах HRF додатково зовні на корпусі.
Регулювання потужності осьового вентилятора Високопотужні осьові вентилятори HQ/HW/HS/HRF Helios HQD 710/6/6..°
Всі типи можуть працювати в реверсивному режимі, контрольованому вимикачем DSEL. Об'ємна витрата в реверсивному режимі знижується приблизно на 1/3.
Монтаж обертання високопотужного осьового вентилятора Високопотужні осьові вентилятори HQ/HW/HS/HRF Helios HQD 710/6/6..°
Можливий в будь-якому положенні, залежно від особливостей експлуатації необхідно враховувати розташування отворів для зливу конденсату.
