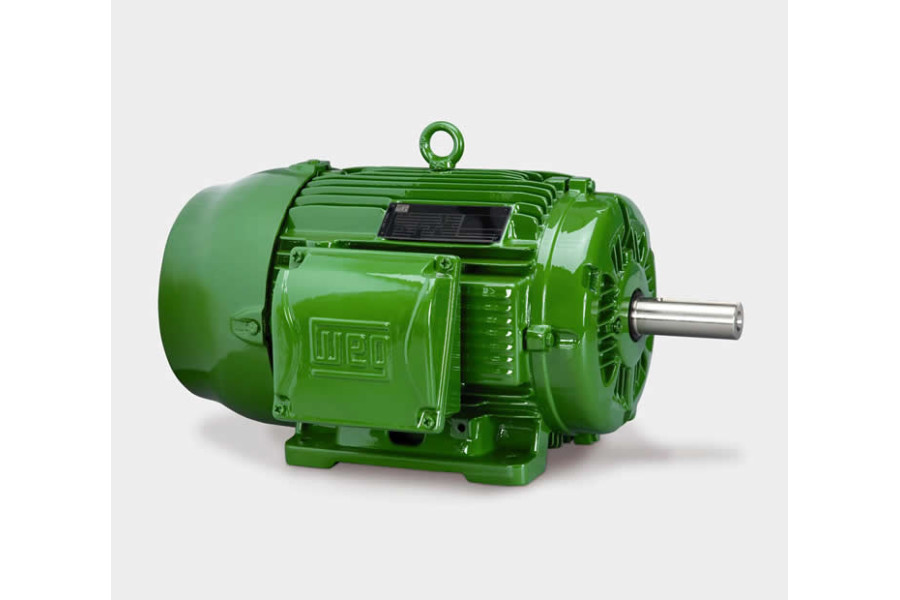

Електродвигун W22 P. 160M-06 (7,5-970)

Name: Електродвигун W22 P. 160M-06 (7,5-970)
Brand: WEG

Асинхронний трифазний електромотор

Виробник: WEG

Все про товар

Опис

Характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31539

договірна

Трифазний асинхронний електродвигун WEG W22 Premium 160M-06: потужність: 7.5 кВт; частота обертання: 1000 об./хв.; габарит (висота осі обертання): 160 мм; діаметр валу: 42 мм; напруга: 380 В.

Напруга, В:380

Потужність електродвигуна кВт:7.5

Об./хв:1000

n, об./хв:970

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Електродвигун W22 P. 160M-06 (7,5-970)

Опис

Призначення електродвигуна WEG W22 Premium 160M-06

Низьковольтні трифазні асинхронні двигуни WEG W22 Premium 160M-06 з рівнем ККД преміум класа і низькими експлуатаційними витратами. Призначені для використання в вентиляторах, насосах, відцентрових машинах, верстатах і в іншому промисловому обладнанні.

Технічні характеристики електродвигуна WEG W22 Premium 160M-06

Ступінь вібрації А
Клас енергоефективності - преміум (IE3)
Температура навколишнього повітря: -30°C до + 40°C, висота над рівнем моря: до 1000 метрів
Клас ізоляції F
Ступінь захисту IP55
Виконання повністю закрите з вентиляторним охолодженням (IC411)
Режим роботи - S1
Ударна міцність - IK08
Спосіб монтажу B3T
Балансування з полушконкой
Номінальна напруга/частота - 380 В/50 Гц

Конструктивні особливості електродвигуна WEG W22 Premium 160M-06

WEG електродвигуни виробляються з корпусом з чавуну FC-200, що забезпечує максимальну зносостійкість і опір агресивному середовищу. Охолоджуючі ребра розроблені для мінімізації скупчення вологи і пилу на двигуні. Цільні лапи двигуна забезпечують максимальну механічну міцність і спрощують процес центрування і монтажу. На корпусі є також підготовлені місця для установки датчиків вібрації в рамках його стандартного виконання. Клемна чавунна коробка може бути розташована з різних сторін двигуна або зверху.

Підшипникові щити з приводного боку спроектовані з ребрами для кращого тепловідведення і зниження робочої температури підшипників, що дозволяє збільшити інтервал зміни мастила. У підшипникових щитах передбачені отвори для відведення вологи, яка може конденсуватися всередині корпусу. Отвори закриті гумовими зливними пробками. Кожух вентилятора виконаний із чавуну і має аеродинамічні характеристики, що дозволяють знизити рівень шуму і оптимізувати розподіл повітряного потоку між ребрами корпусу для поліпшення теплообміну.

Вал стандартних двигунів W22 виконаний із сталі. Вали поставляються з відкритим шпонковим пазом, з різьбовим центровим отвором. Електродвигун WEG W22 Premium 160M-06 оснащений кульковими підшипниками з глибоким жолобом. Для компенсування осьового зсуву, двигуни оснащені попередньо навантаженими шайбами. В системі ущільнення вала використовуються V-подібні кільця ущільнювачів.

Двигуни можуть витримувати перевантаження в 1,5 рази перевищує номінальний крутний момент протягом 2 хвилин.

Характеристики

Основні

Модель

WEG W22 Premium 160M-06

Тип електродвигуна

асинхронний

Вид

загальнопромисловий

Серія двигуна

W22

Діаметр вала, мм

Напруга, В

380

Частота струму, Гц

Потужність електродвигуна кВт

7.5

Об./хв

1000

n, об./хв

970

Клас ізоляції двигуна

Клас захисту пристрою, IP

ККД, %

90,4

Коефіцієнт потужності, cosφ

0,83

Маса, кг

122,0

Крутний момент, Н*м

73,5

Момент інерції ротора, кг*м2

0,1436

Габарит (висота осі обертання), мм

160

Неважлива характеристика, що настроюється 1

20/44

Неважлива характеристика, що настроюється 2

IC411

Рівень шуму на відстані 3м, dB(A)

Режим роботи

Споживаний номінальний струм, Iн (А)

15,2

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,9

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,3

Ставлення пускового струму до номінального, Iпуск/Iн

6,5

Схема габаритних розмірів електродвигуна WEG W22 Premium 160M-06

Габаритні розміри електродвигуна WEG W22 Premium 160M-06

Модель ел.двигуна	Установчі та приєднувальні розміри, мм
Модель ел.двигуна	A	AA	AB	AC	AD**	AD'	B	BA	BB	BD	C	CA
WEG W22 Premium 160M-06	254	64	308	329	264	264	210	63	254	-	108	174

Модель ел.двигуна	Установчі та приєднувальні розміри, мм (продовження)
Модель ел.двигуна	D	DA	E	EA	ES	F	FA	G	GB	GD	GF	TS
WEG W22 Premium 160M-06	42j6	42j6	110	110	80	12	12	37	37	8	8	80

Модель ел.двигуна	Установчі та приєднувальні розміри, мм (продовження)
Модель ел.двигуна	H	HA	HB**	HC	HD	HF**	HG**	HH	HK	K	L	LC	LL	LM	S1	d1	d2
WEG W22 Premium 160M-06	160	22	79	327	374	168	-	213	100	14,5	598	712	198	188	2xM40x1,5	M16	M16

'Розміри застосовні до двополюсним електродвигунам
** Розміри застосовні для монтажу клемної коробки праворуч або ліворуч
