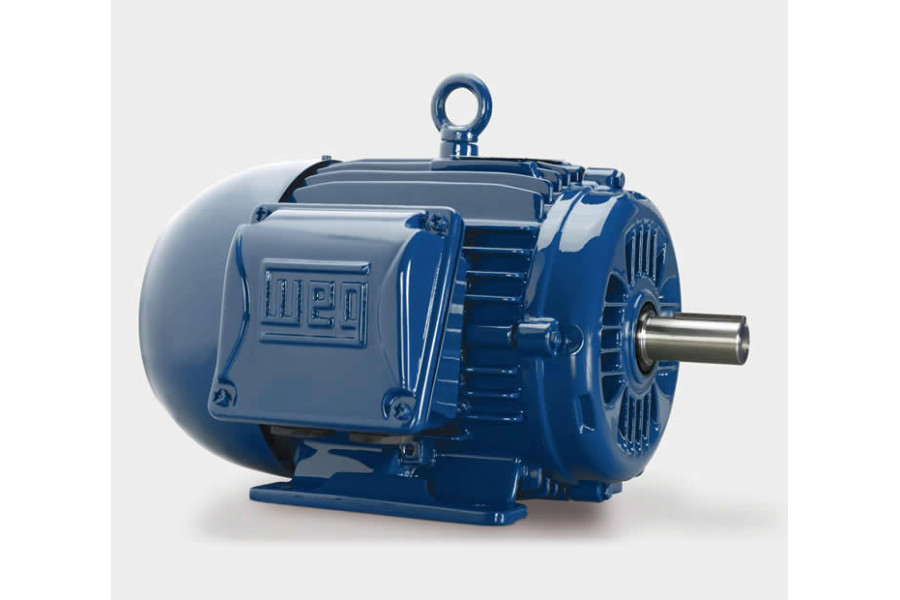

Електродвигун W22 H. 90L-08 (0,55-675)

Name: Електродвигун W22 H. 90L-08 (0,55-675)
Brand: WEG

Асинхронний трифазний електромотор

Виробник: WEG

Все про товар

Опис

Характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID31344

договірна

Трифазний асинхронний електродвигун WEG W22 High 90L-08: потужність: 0.55 кВт; частота обертання: 750 об./хв.; габарит (висота осі обертання): 90 мм; діаметр валу: 24 мм; напруга: 380 В.

Напруга, В:380

Потужність електродвигуна кВт:0.55

Об./хв:750

n, об./хв:675

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Електродвигун W22 H. 90L-08 (0,55-675)

Опис

Призначення електродвигуна WEG W22 High 90L-08

Низьковольтні трифазні асинхронні двигуни WEG W22 High 90L-08 з високим рівнем ККД і низькими експлуатаційними витратами. Призначені для використання в вентиляторах, насосах, відцентрових машинах, верстатах і в іншому промисловому обладнанні.

Технічні характеристики електродвигуна WEG W22 High 90L-08

Ступінь вібрації А
Клас енергоефективності - високий (IE2)
Температура навколишнього повітря: -30°C до + 40°C, висота над рівнем моря: до 1000 метрів
Клас ізоляції F
Ступінь захисту IP55
Виконання повністю закрите з вентиляторним охолодженням (IC411)
Режим роботи - S1
Ударна міцність - IK08
Спосіб монтажу B3T
Балансування з полушконкой
Номінальна напруга/частота - 380 В/50 Гц

Конструктивні особливості електродвигуна WEG W22 High 90L-08

WEG електродвигуни виробляються з корпусом з чавуну FC-200, що забезпечує максимальну зносостійкість і опір агресивному середовищу. Охолоджуючі ребра розроблені для мінімізації скупчення вологи і пилу на двигуні. Цільні лапи двигуна забезпечують максимальну механічну міцність і спрощують процес центрування і монтажу. На корпусі є також підготовлені місця для установки датчиків вібрації в рамках його стандартного виконання. Клемна чавунна коробка може бути розташована з різних сторін двигуна або зверху.

Підшипникові щити з приводного боку спроектовані з ребрами для кращого тепловідведення і зниження робочої температури підшипників, що дозволяє збільшити інтервал зміни мастила. У підшипникових щитах передбачені отвори для відведення вологи, яка може конденсуватися всередині корпусу. Отвори закриті гумовими зливними пробками. Кожух вентилятора виконаний із сталі і має аеродинамічні характеристики, що дозволяють знизити рівень шуму і оптимізувати розподіл повітряного потоку між ребрами корпусу для поліпшення теплообміну.

Вал стандартних двигунів W22 виконаний із сталі. Вали поставляються з відкритим шпонковим пазом, з різьбовим центровим отвором. Електродвигун WEG W22 High 90L-08 оснащений кульковими підшипниками з глибоким жолобом. Для компенсування осьового зсуву, двигуни оснащені попередньо навантаженими шайбами. В системі ущільнення вала використовуються V-подібні кільця ущільнювачів.

Двигуни можуть витримувати перевантаження в 1,5 рази перевищує номінальний крутний момент протягом 2 хвилин.

Характеристики

Основні

Модель

WEG W22 High 90L-08

Тип електродвигуна

асинхронний

Вид

загальнопромисловий

Серія двигуна

W22

Діаметр вала, мм

Напруга, В

380

Частота струму, Гц

Потужність електродвигуна кВт

0.55

Об./хв

750

n, об./хв

675

Клас ізоляції двигуна

Клас захисту пристрою, IP

ККД, %

63,5

Коефіцієнт потужності, cosφ

0,70

Маса, кг

22,0

Крутний момент, Н*м

7,67

Момент інерції ротора, кг*м2

0,0060

Габарит (висота осі обертання), мм

Неважлива характеристика, що настроюється 1

31/68

Неважлива характеристика, що настроюється 2

IC411

Рівень шуму на відстані 3м, dB(A)

Режим роботи

Споживаний номінальний струм, Iн (А)

1,88

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,0

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

1,9

Ставлення пускового струму до номінального, Iпуск/Iн

3,5

Схема габаритних розмірів електродвигуна WEG W22 High 90L-08

Габаритні розміри електродвигуна WEG W22 High 90L-08

Модель ел.двигуна	Установчі та приєднувальні розміри, мм
Модель ел.двигуна	A	AA	AB	AC	AD**	AD'	B	BA	BB	BD	C	CA
WEG W22 High 90L-08	140	36,5	164	179	157	157	125	-	156	-	56	104

Модель ел.двигуна	Установчі та приєднувальні розміри, мм (продовження)
Модель ел.двигуна	D	DA	E	EA	ES	F	FA	G	GB	GD	GF	TS
WEG W22 High 90L-08	24j6	16j6	50	40	36	8	5	20	13	7	5	28

Модель ел.двигуна	Установчі та приєднувальні розміри, мм (продовження)
Модель ел.двигуна	H	HA	HB**	HC	HD	HF**	HG**	HH	HK	K	L	LC	LL	LM	S1	d1	d2
WEG W22 High 90L-08	90	9	45	182	-	90	-	118,5	67	10	329	375	115	104	2xM25x1,5	M8	M6

'Розміри застосовні до двополюсним електродвигунам
** Розміри застосовні для монтажу клемної коробки праворуч або ліворуч
