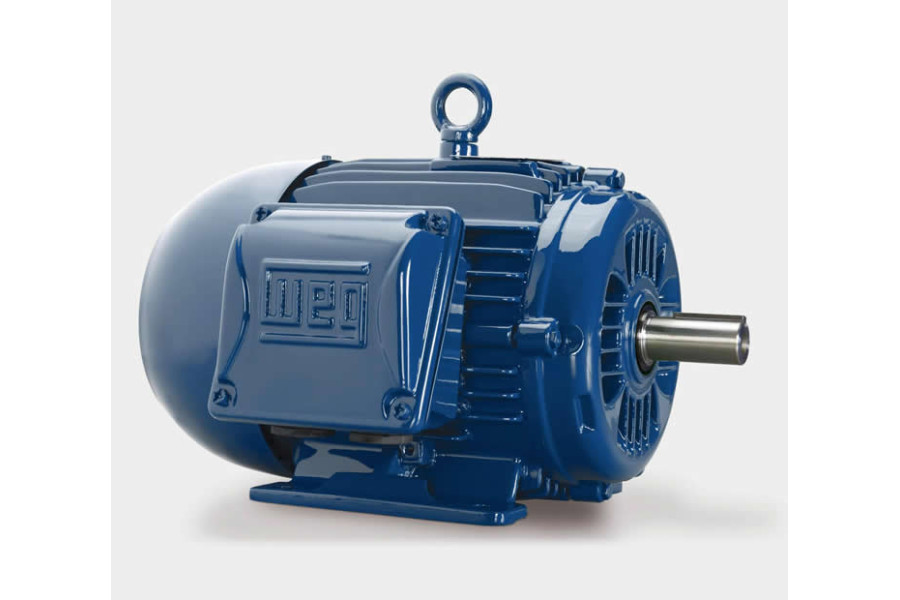

Електродвигун W22 H. 100L-08 (0,75-705)

Name: Електродвигун W22 H. 100L-08 (0,75-705)
Brand: WEG

Асинхронний трифазний електромотор

Виробник: WEG

Все про товар

Опис

Характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31345

договірна

Трифазний асинхронний електродвигун WEG W22 High 100L-08: потужність: 0.75 кВт; частота обертання: 750 об./хв.; габарит (висота осі обертання): 100 мм; діаметр валу: 28 мм; напруга: 380 В.

Напруга, В:380

Потужність електродвигуна кВт:0.75

Об./хв:750

n, об./хв:705

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Електродвигун W22 H. 100L-08 (0,75-705)

Опис

Призначення електродвигуна WEG W22 High 100L-08

Низьковольтні трифазні асинхронні двигуни WEG W22 High 100L-08 з високим рівнем ККД і низькими експлуатаційними витратами. Призначені для використання в вентиляторах, насосах, відцентрових машинах, верстатах і в іншому промисловому обладнанні.

Технічні характеристики електродвигуна WEG W22 High 100L-08

Ступінь вібрації А
Клас енергоефективності - високий (IE2)
Температура навколишнього повітря: -30°C до + 40°C, висота над рівнем моря: до 1000 метрів
Клас ізоляції F
Ступінь захисту IP55
Виконання повністю закрите з вентиляторним охолодженням (IC411)
Режим роботи - S1
Ударна міцність - IK08
Спосіб монтажу B3T
Балансування з полушконкой
Номінальна напруга/частота - 380 В/50 Гц

Конструктивні особливості електродвигуна WEG W22 High 100L-08

WEG електродвигуни виробляються з корпусом з чавуну FC-200, що забезпечує максимальну зносостійкість і опір агресивному середовищу. Охолоджуючі ребра розроблені для мінімізації скупчення вологи і пилу на двигуні. Цільні лапи двигуна забезпечують максимальну механічну міцність і спрощують процес центрування і монтажу. На корпусі є також підготовлені місця для установки датчиків вібрації в рамках його стандартного виконання. Клемна чавунна коробка може бути розташована з різних сторін двигуна або зверху.

Підшипникові щити з приводного боку спроектовані з ребрами для кращого тепловідведення і зниження робочої температури підшипників, що дозволяє збільшити інтервал зміни мастила. У підшипникових щитах передбачені отвори для відведення вологи, яка може конденсуватися всередині корпусу. Отвори закриті гумовими зливними пробками. Кожух вентилятора виконаний із сталі і має аеродинамічні характеристики, що дозволяють знизити рівень шуму і оптимізувати розподіл повітряного потоку між ребрами корпусу для поліпшення теплообміну.

Вал стандартних двигунів W22 виконаний із сталі. Вали поставляються з відкритим шпонковим пазом, з різьбовим центровим отвором. Електродвигун WEG W22 High 100L-08 оснащений кульковими підшипниками з глибоким жолобом. Для компенсування осьового зсуву, двигуни оснащені попередньо навантаженими шайбами. В системі ущільнення вала використовуються V-подібні кільця ущільнювачів.

Двигуни можуть витримувати перевантаження в 1,5 рази перевищує номінальний крутний момент протягом 2 хвилин.

Характеристики

Основні

Модель

WEG W22 High 100L-08

Тип електродвигуна

асинхронний

Вид

загальнопромисловий

Серія двигуна

W22

Діаметр вала, мм

Напруга, В

380

Частота струму, Гц

Потужність електродвигуна кВт

0.75

Об./хв

750

n, об./хв

705

Клас ізоляції двигуна

Клас захисту пристрою, IP

ККД, %

79,9

Коефіцієнт потужності, cosφ

0,65

Маса, кг

28,5

Крутний момент, Н*м

10,1

Момент інерції ротора, кг*м2

0,0110

Габарит (висота осі обертання), мм

100

Неважлива характеристика, що настроюється 1

42/92

Неважлива характеристика, що настроюється 2

IC411

Рівень шуму на відстані 3м, dB(A)

Режим роботи

Споживаний номінальний струм, Iн (А)

2,37

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,4

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,0

Ставлення пускового струму до номінального, Iпуск/Iн

4,6

Схема габаритних розмірів електродвигуна WEG W22 High 100L-08

Габаритні розміри електродвигуна WEG W22 High 100L-08

Модель ел.двигуна	Установчі та приєднувальні розміри, мм
Модель ел.двигуна	A	AA	AB	AC	AD**	AD'	B	BA	BB	BD	C	CA
WEG W22 High 100L-08	160	40	188	199	167	167	140	-	173	-	63	118

Модель ел.двигуна	Установчі та приєднувальні розміри, мм (продовження)
Модель ел.двигуна	D	DA	E	EA	ES	F	FA	G	GB	GD	GF	TS
WEG W22 High 100L-08	28j6	22j6	60	50	45	8	6	24	18,5	7	6	36

Модель ел.двигуна	Установчі та приєднувальні розміри, мм (продовження)
Модель ел.двигуна	H	HA	HB**	HC	HD	HF**	HG**	HH	HK	K	L	LC	LL	LM	S1	d1	d2
WEG W22 High 100L-08	100	10	61,5	205	244	106,4	-	133	67	12	376	431	115	104	2xM25x1,5	M10	M8

'Розміри застосовні до двополюсним електродвигунам
** Розміри застосовні для монтажу клемної коробки праворуч або ліворуч
