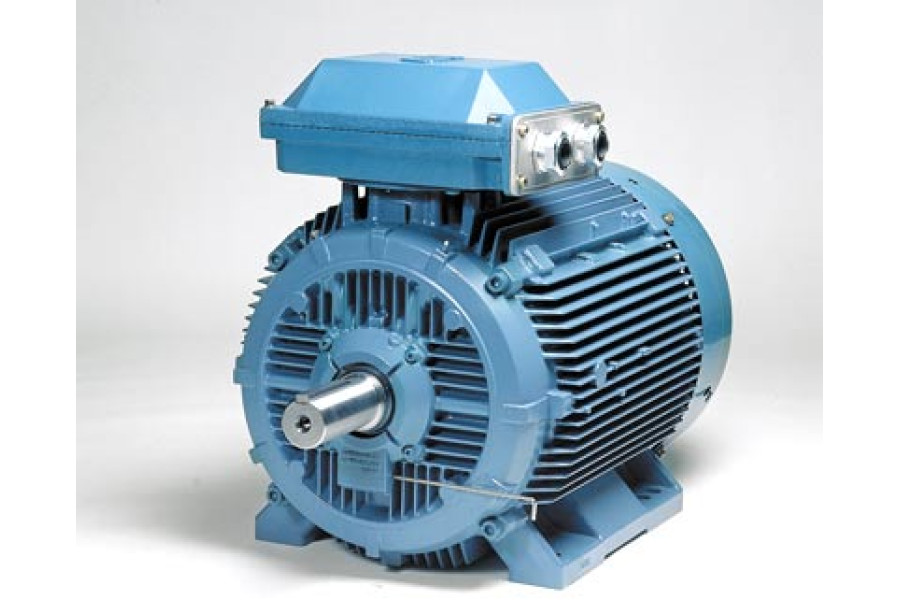

Призначення асинхронного трифазного електродвигуна ABB M3BP 400 LKD6
Низьковольтні асинхронні трифазні електродвигуни промислового призначення закритого типу з чавунною станиною ABB M3BP 400 LKD6 найкращим чином підходять для основних областей застосування, коли важливе значення мають простота конструкції і наявність готового до застосування обладнання. Електродвигуни мають клас енергоефективності IE2.
Конструктивні особливості асинхронного трифазного електродвигуна ABB M3BP 400 LKD6
Корпуси двигунів, включаючи лапи, корпус підшипника і з'єднувальну коробку, виготовлені з чавуну. Литі з корпусом чавунні лапи забезпечують високу жорсткість монтажу і мінімальні вібрації.
Стандартно з'єднувальні коробки встановлюються зверху двигунів, під замовлення можлива установка зліва чи справа. Ступінь захисту стандартної з'єднувальної коробки - IP 55.
Зазвичай в електродвигунах ABB M3BP 400 LKD6 встановлюються однорядні кулькові підшипники з глибокими канавками. Використовується високоякісна мастило.
Розшифровка позначення асинхронного трифазного електродвигуна ABB M3BP 400 LKD6
M3BP - маркування серії
400 - висота осі обертання
LKD - довжина сердечника
6 – число полюсів.
Код двгуна 3GBP 403 840-••G, где:
1-4 позиція: 3GBP - асинхронний електродвигун закритого типу з чавунною станиною
5 і 6 позиції: 40 - типорозмір IEC=400
7 позиція: 3 - 6 полюсів
8-10 позиції: 840 - поточний номер в серії
12 позиція*: • варіант способу монтажу: А - ІМ 1081 B3 (на лапах), В - ІМ 3081 B5 (фланець), H - ІМ 2081 B35 (комбінований)
13 позиція*: • варіант виконання по напрузі і частоті (D)
14 позиція*: G - виконання.
Конструктивне виконання асинхронного трифазного електродвигуна ABB M3BP 400 LKD6
в залежності від способу монтажу трифазний двигун може мати виконання:
- ІМ 1081 B3 (на лапах)
- ІМ 2081 B35 (комбіноване)
- ІМ 3081 B5 (фланець)
Характеристики безпеки асинхронного трифазного електродвигуна ABB M3BP 400 LKD6
Електродвигун ABB M3BP 400 LKD6 випускається в закритому виконанні. Ступінь захисту корпусу складає IP55, що передбачає захист від води та пилу.
Застосування ізоляції класу F з класом перевищення температури B забезпечує виробам запас безпеки в 25 °C.
Загальні відомості про асинхронний трифазний електродвигун ABB M3BP 400 LKD6
| Типорозмір електродвигуна |
400 |
| Станина |
Матеріал |
Чавун EN-GJL-200/GG 20/GRS 200 |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25/NCS 4822 B05G |
| Клас стійкості до корозії |
Середній клас C3 відповідно до стандарту ISO / EN 12944-5 / RAL 5014 |
| Підшипникові щити |
Матеріал |
EN-GJL200/GG20/GRS 200, EN-GLJ-250 /GG25/GRS 250, EN-GJS-400/GG40/GRP 400 |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25/NCS 4822 B05G |
| Клас стійкості до корозії |
Середній клас C3 відповідно до стандарту ISO / EN 12944-5 / RAL 5014 |
| Підшипники |
Прив. кінець валу |
6317M/C3 |
| непр. кінець валу |
6317M/C3 |
| Фіксовані в осьовому напрямку підшипники |
Внутрішній кожух підшипника |
У стандартному виконанні - з фіксацією на прив. кінці вала |
| Ущільнення підшипників |
|
V-подібне кільце або лабіринтове ущільнення в якості стандартного виконання |
| Мастило |
Підшипник із заміною мастила, ніпелі M10x1 для заміни мастила |
| Вимірювальні ніпелі |
SPM ніпелі в стандартному виконанні |
| Паспортна табличка |
Матеріал |
Нержавіюча сталь, SS-EN 10088, 0,5 мм |
| З'єднувальна коробка |
Матеріал |
Чавун EN-GJL-250/GG 25/GRS 250 |
| Оздоблення поверхні |
Чавун EN-GJL-250/GG 25/GRS 250 |
| Гвинти |
Сталь 8.8, гальванічне цинкове покриття і хроматування |
| З'єднання |
Різьбові отвори |
2 x Ø80 |
| Клеми |
6 клем для підключення за допомогою кабельних наконечників (в поставку не включені) |
| Кабельны сальники |
Кабельні сальники входять в стандартну комплектацію |
| Вентилятор |
Матеріал |
Пластик, армований скловолокном, або алюміній |
| Кожух вентилятора |
Матеріал |
Cталь |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25/NCS 4822-B05G / RAL 5014 |
| Клас стійкості до корозії |
Середній клас C3 відповідно до стандарту ISO/EN 12944-5 |
| Обмотка статора |
Матеріал |
Мідь |
| Ізоляція |
Клас ізоляції F. |
| Захист обмотки |
Термістори PTC (3 шт. послідовно), 150 °С (у стандартному виконанні) |
| Обмотка ротора |
Матеріал |
Алюміній, лиття під тиском. |
| Спосіб балансування |
Балансування з полушпонкой. |
| Шпонкові канавки |
Закрита шпонкова канавка |
| Нагрівальні елементи |
За запитом |
2x65 Вт |
| Корпус |
IP 55, більш висока ступінь захисту за запитом |
| Спосіб охолоджування |
IC 411 |
| Зливні отвори |
У стандартному варіанті, при поставці відкриті |
*Значення позицій 12, 13 і 14, а також подальший код модифікації уточнюйте у менеджерів або в Умовних позначеннях.
