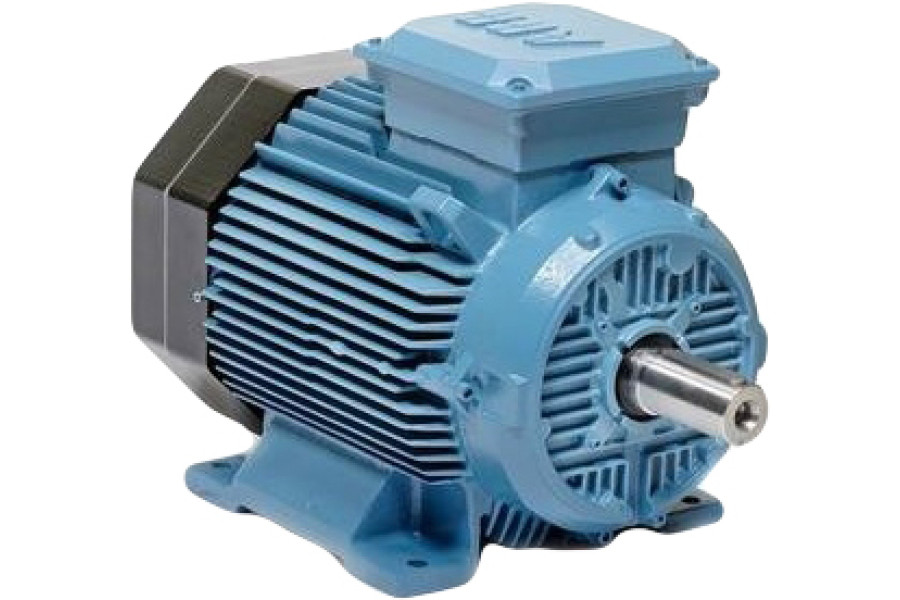

Призначення асинхронного трифазного електродвигуна ABB M2BAT 315 MLA2
Низьковольтні асинхронні трифазні електродвигуни загального призначення з чавунною станиною з короткозамкнутим ротором закритого типу ABB M2BAT 315 MLA2 найкращим чином підходять для основних областей застосування, коли важливе значення мають простота конструкції і наявність готового до застосування обладнання. Електродвигуни мають клас енергоефективності IE2.
Розшифровка позначення асинхронного трифазного електродвигуна ABB M2BAT 315 MLA2
M2BAT - маркування серії
315 - висота осі обертання
MLA - довжина сердечника
2 – число полюсів.
Код двгуна 3GBA 311 410-••E, где:
1-3 позиція: 3GB - електродвигун закритого типу з чавунною станиною статора
4 позиція: A - короткозамкнений ротор
5 і 6 позиції: 31 - типорозмір IEC=315
7 позиція: 1 - 2 полюса
8-10 позиції: 410 - поточний номер в серії
12 позиція*: • варіант способу монтажу: А - ІМ 1081 B3 (на лапах), В - ІМ 3081 B5 (фланець), H - ІМ 2081 B35 (комбінований)
13 позиція*: • варіант виконання по напрузі і частоті (S, D)
14 позиція*: E - виконання.
Конструктивне виконання асинхронного трифазного електродвигуна ABB M2BAT 315 MLA2
в залежності від способу монтажу трифазний двигун може мати виконання:
- ІМ 1081 B3 (на лапах)
- ІМ 2081 B35 (комбіноване)
- ІМ 3081 B5 (фланець)
Характеристики безпеки асинхронного трифазного електродвигуна ABB M2BAT 315 MLA2
Електродвигун ABB M2BAT 315 MLA2 випускається з короткозамкнутим ротором закритого виконання. Ступінь захисту корпусу складає IP55, що передбачає захист від води та пилу.
Застосування ізоляції класу F з класом перевищення температури B забезпечує виробам запас безпеки в 25 °C.
Загальні відомості про асинхронний трифазний електродвигун ABB M2BAT 315 MLA2
| Типорозмір електродвигуна |
315 |
| Статор |
Матеріал |
Чавун GG 20/GRS 200 |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25 / NCS 4822 B05G |
| Оздоблення поверхні |
Двокомпонентна епоксидна фарба, товщина ≥70 мкм |
| Лапи |
|
Відлиті із статором. |
| Матеріал |
Чавун |
| Підшипникові щити |
Матеріал |
Чавун EN-GJL-200/GG 20/GRS 200 |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25 / NCS 4822 B05G |
| Оздоблення поверхні |
Двокомпонентна епоксидна фарба, товщина ≥70 мкм |
| Підшипники |
Прив. кінець валу |
6316/C4, 2 полюса; 6319/C3, 4–8 полюсів |
| Неприв. кінець валу |
6316/C4, 2 полюса; 6316/C3, 4–8 полюсів |
Фіксовані в осьовому напрямку
|
Внутрішній кожух підшипника |
У стандартному виконанні - з фіксацією на прив. кінці вала |
| Ущільнення підшипників |
Прив. кінець валу |
V-подібне кільце |
| Непр. кінець валу |
V-подібне кільце. |
| Мастило |
Підшипники із заміною мастила. |
| З'єднувальна коробка |
Матеріал |
Чавун GG 15/GRS 150. |
| Оздоблення поверхні |
Синій, Munsell 8B 4.5/3.25/NCS 4822 B05G |
| Гвинти |
Сталь 8.8, гальванічне цинкове покриття і хроматування |
| З'єднання |
Різьбові отвори |
(2 x M63 + 2 х M20) |
| З'єднувальна коробка |
6 клем для підключення. |
| Вентилятор |
Матеріал |
Армований скловолокном пластик чи алюміній. |
| Кожух вентилятора |
Матеріал |
Сталь. |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25 / NCS 4822 B05G) / RAL 5014. |
| Оздоблення поверхні |
Двокомпонентна епоксидно-поліефірна фарба, товщина ≥ 80 мкм |
| Обмотка статора |
Матеріал |
Мідь |
| Захист обмотки |
Термістори PTC (3 шт. Послідовно), 150 ° C (у стандартному виконанні). |
| Клас ізоляції |
Клас ізоляції F. |
| Обмотка ротора |
Матеріал |
Алюміній, лиття під тиском. |
| Спосіб балансування |
Балансування з полушпонкой. |
| Шпоночні канавки |
Закрита шпонкова канавка |
| Нагрівальні елементи |
За запитом |
120 Вт |
| Корпус |
IP 55 |
| Спосіб охолодження |
IC 411 |
| Зливні отвори |
Зливні отвори з закриваються заглушками. Відкриті при поставці. |
| Підйомні вушка |
Окремі вушка. |
*Значення позицій 12, 13 і 14, а також подальший код модифікації уточнюйте у менеджерів або в Умовних позначеннях.
