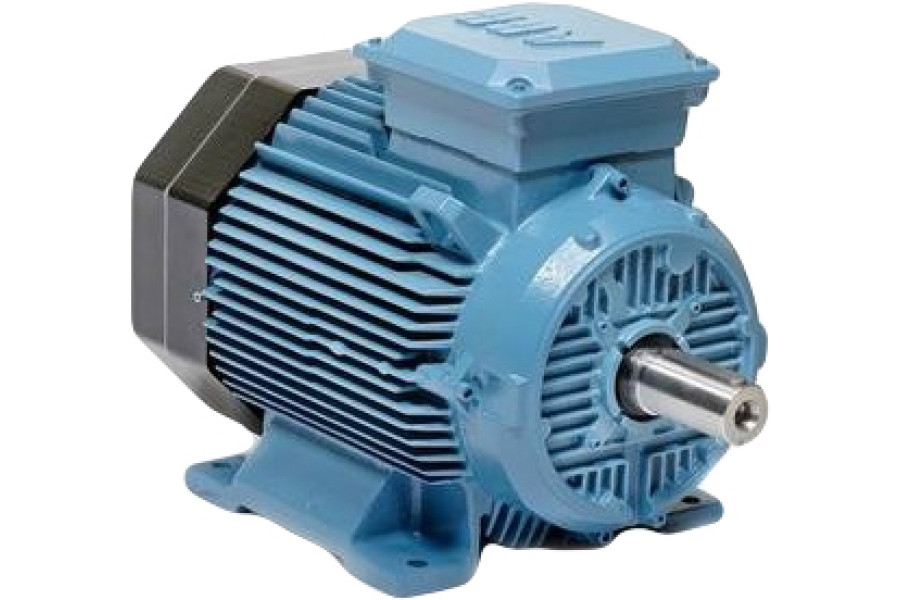

Призначення асинхронного трифазного електродвигуна ABB M2BA 80 MC2
Низьковольтні асинхронні трифазні електродвигуни загального призначення з чавунною станиною з короткозамкнутим ротором закритого типу ABB M2BA 80 MC2 найкращим чином підходять для основних областей застосування, коли важливе значення мають простота конструкції і наявність готового до застосування обладнання. Електродвигуни мають клас енергоефективності IE2.
Розшифровка позначення асинхронного трифазного електродвигуна ABB M2BA 80 MC2
M2BA - маркування серії
80 - висота осі обертання
MC - довжина сердечника
2 – число полюсів.
Код двгуна 3GBA 081 213-••B, где:
1-3 позиція: 3GB - електродвигун закритого типу з чавунною станиною статора
4 позиція: A - короткозамкнений ротор
5 і 6 позиції: 08 - типорозмір IEC=80
7 позиція: 1 - 2 полюса
8-10 позиції: 213 - поточний номер в серії
12 позиція*: • варіант способу монтажу: А - ІМ 1081 B3 (на лапах), В - ІМ 3081 B5 (фланець), H - ІМ 2081 B35 (комбінований)
13 позиція*: • варіант виконання по напрузі і частоті (S, D)
14 позиція*: B - виконання.
Конструктивне виконання асинхронного трифазного електродвигуна ABB M2BA 80 MC2
в залежності від способу монтажу трифазний двигун може мати виконання:
- ІМ 1081 B3 (на лапах)
- ІМ 2081 B35 (комбіноване)
- ІМ 3081 B5 (фланець)
Характеристики безпеки асинхронного трифазного електродвигуна ABB M2BA 80 MC2
Електродвигун ABB M2BA 80 MC2 випускається з короткозамкнутим ротором закритого виконання. Ступінь захисту корпусу складає IP55, що передбачає захист від води та пилу.
Застосування ізоляції класу F з класом перевищення температури B забезпечує виробам запас безпеки в 25 °C.
Загальні відомості про асинхронний трифазний електродвигун ABB M2BA 80 MC2
| Типорозмір електродвигуна |
80 |
| Статор |
Матеріал |
Чавун EN-GJL-150/GG 15/GRS 150 |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25 / NCS 4822 B05G |
| Оздоблення поверхні |
Фосфатуюча антикорозійна грунтовка, верхній шар - поліуретан, товщина ≥70 мкм |
| Лапи |
|
Відлиті із станиною. |
| Матеріал |
Чавун EN-GJL-150/GG 15/GRS 150 |
| Підшипникові щити |
Матеріал |
Чавун EN-GJL-150/GG 15/GRS 150 |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25 / NCS 4822 B05G |
| Оздоблення поверхні |
Фосфатуюча антикорозійна грунтовка, верхній шар - поліуретан, товщина ≥70 мкм |
| Підшипники |
Прив. кінець валу |
6204-2Z/C3 |
| Неприв. кінець валу |
6203-2Z/C3 |
Фіксовані в осьовому напрямку
|
Внутрішній кожух підшипника |
У стандартному виконанні - з фіксацією на прив. кінці вала |
| Ущільнення підшипників |
Прив. кінець валу |
V-подібне кільце |
| Непр. кінець валу |
Лабіринтове ущільнення. |
| Мастило |
Мастило на весь термін служби підшипників. Температурний діапазон мастила від -40 до +160 ° C |
| З'єднувальна коробка |
Матеріал |
Чавун EN-GJL-150/GG 15/GRS 150 |
| Оздоблення поверхні |
Аналогічно статору. |
| Гвинти |
Сталь 5G, гальванічне цинкове покриття і жовте хроматування |
| З'єднання |
Різьбові отвори |
2 x M25 |
| Максимальна площа перерізу мідного кабелю, мм2 |
6 |
| З'єднувальна коробка |
Кабельні наконечники, 6 клем. |
| Вентилятор |
Матеріал |
Поліпропілен. Армований 20% скловолокна. |
| Кожух вентилятора |
Матеріал |
Сталь. |
| Відтінок кольору фарби |
Чорний, RAL 9011 |
| Оздоблення поверхні |
Попередня обробка фосфатуванням, верхнє покриття - поліефірна порошкова фарба, товщина ≥70 мкм |
| Обмотка статора |
Матеріал |
Мідь |
| Захист обмотки |
Термістори PTC (3 шт. Послідовно), 150 ° C (у стандартному виконанні). |
| Клас ізоляції |
Клас ізоляції F. |
| Обмотка ротора |
Матеріал |
Алюміній, лиття під тиском. |
| Спосіб балансування |
Балансування з полушпонкой. |
| Шпоночні канавки |
Закрита шпонкова канавка |
| Нагрівальні елементи |
За запитом |
8 Вт |
| Корпус |
IP 55 |
| Спосіб охолодження |
IC 411 |
| Зливні отвори |
Зливні отвори з закриваються заглушками. Відкриті при поставці. |
| Підйомні вушка |
Прикріплені болтами до статора. |
*Значення позицій 12, 13 і 14, а також подальший код модифікації уточнюйте у менеджерів або в Умовних позначеннях.
