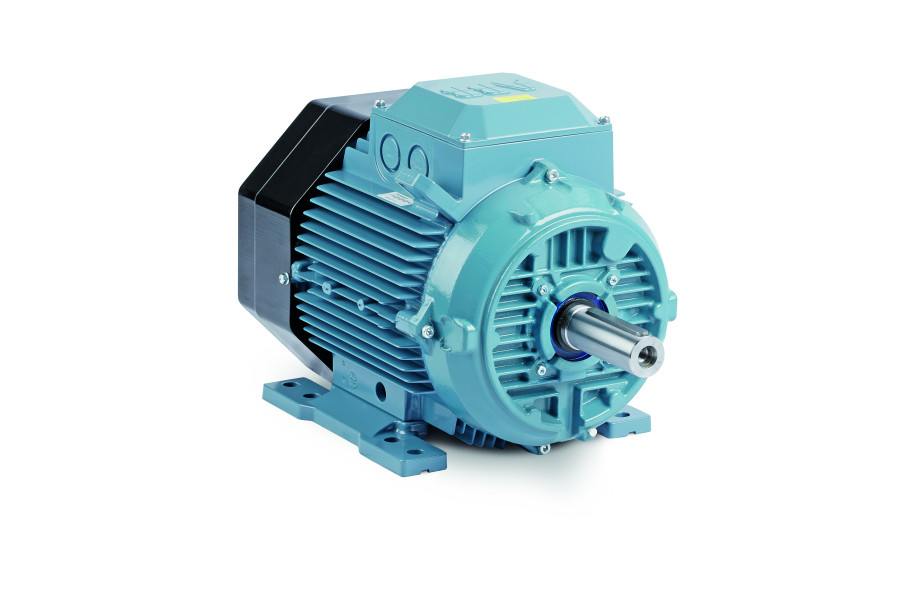

Призначення асинхронного трифазного електродвигуна ABB M2AA 225 SMB4
Низьковольтні асинхронні трифазні електродвигуни загального призначення з алюмінієвою станиною з короткозамкнутим ротором закритого типу ABB M2AA 225 SMB4 найкращим чином підходять для основних областей застосування, коли важливе значення мають простота конструкції і наявність готового до застосування обладнання. Електродвигуни мають клас енергоефективності IE2.
Розшифровка позначення асинхронного трифазного електродвигуна ABB M2AA 225 SMB4
M2AA - маркування серії
225 - висота осі обертання
SMB - довжина сердечника
4 – число полюсів.
Код двгуна 3GAA 222 044-••G, где:
1-3 позиція: 3GA - електродвигун закритого типу з алюмінієвою станиною статора
4 позиція: A - короткозамкнений ротор
5 і 6 позиції: 22 - типорозмір IEC=225
7 позиція: 2 - 4 полюса
8-10 позиції: 044 - поточний номер в серії
12 позиція*: • варіант способу монтажу: А - ІМ 1081 B3 (на лапах), В - ІМ 3081 B5 (фланець), H - ІМ 2081 B35 (комбінований)
13 позиція*: • варіант виконання по напрузі і частоті (S, D)
14 позиція*: G - виконання.
Конструктивне виконання асинхронного трифазного електродвигуна ABB M2AA 225 SMB4
в залежності від способу монтажу трифазний двигун може мати виконання:
- ІМ 1081 B3 (на лапах)
- ІМ 2081 B35 (комбіноване)
- ІМ 3081 B5 (фланець)
Характеристики безпеки асинхронного трифазного електродвигуна ABB M2AA 225 SMB4
Електродвигун ABB M2AA 225 SMB4 випускається з короткозамкнутим ротором закритого виконання. Ступінь захисту корпусу складає IP55, що передбачає захист від води та пилу.
Застосування ізоляції класу F з класом перевищення температури B забезпечує виробам запас безпеки в 25 °C.
Загальні відомості про асинхронний трифазний електродвигун ABB M2AA 225 SMB4
| Типорозмір електродвигуна |
225 |
| Статор |
Матеріал |
Алюмінієвий сплав, екструзія. |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25 / NCS 4822 B05G |
| Оздоблення поверхні |
Поліефірне порошкове покриття, товщина ≥ 60 мкм |
| Лапи |
|
Кріпляться бовтами, привернуті до станини. |
| Матеріал |
Чавун |
| Підшипникові щити |
Матеріал |
Чавун EN-GJL-200/GG 20/GRS 200 |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25 / NCS 4822 B05G |
| Оздоблення поверхні |
Двокомпонентна епоксидна фарба, товщина >60 мкм |
| Підшипники |
Прив. кінець валу |
6213-2Z/C3 |
| Неприв. кінець валу |
6210-2Z/C3 |
Фіксовані в осьовому напрямку
|
Внутрішній кожух підшипника |
Прив. кінець валу |
| Ущільнення підшипників |
Прив. кінець валу |
Осьове ущільнення |
| Мастило |
Мастило на весь термін служби підшипників. Мастило з широким температурним діапазоном |
| З'єднувальна коробка |
Матеріал |
Сталевий лист, метод глибокої витяжки, пригвинчена до статора. |
| Оздоблення поверхні |
Фосфатування. Поліефірна фарба. |
| Гвинти |
Сталь 8.8, гальванічне цинкове покриття і хроматирование. |
| З'єднання |
Отвори, що вирубуються |
2 x FL13, 2 x M40
2 x FL 21, 2 x M63 (код напруги S) |
| Максимальна площа перерізу мідного кабелю, мм2 |
70 |
| З'єднувальна коробка |
6 клем для підключення за допомогою кабельних наконечників (в поставку не включені). |
| Вентилятор |
Матеріал |
Поліпропілен. Армований 20% скловолокна. |
| Кожух вентилятора |
Матеріал |
Гарячеоцинкована сталь. |
| Відтінок кольору фарби |
Черный, NCS 8801-B09G |
| Оздоблення поверхні |
Поліефірне порошкове покриття, товщина ≥ 60 мкм |
| Обмотка статора |
Матеріал |
Мідь |
| Захист обмотки |
Термістори PTC (3 шт. послідовно), 150°C (у стандартному виконанні). |
| Клас ізоляції |
Клас ізоляції F. |
| Обмотка ротора |
Матеріал |
Алюміній, лиття під тиском. |
| Спосіб балансування |
Балансування з полушпонкой. |
| Шпоночні канавки |
Закрита шпонкова канавка |
| Нагрівальні елементи |
За запитом |
50 Вт |
| Корпус |
IP 55 |
| Спосіб охолодження |
IC 411 |
| Зливні отвори |
Зливні отвори з закриваються заглушками. Відкриті при поставці. |
| Підйомні вушка |
Прикріплені болтами до статора. |
*Значення позицій 12, 13 і 14, а також подальший код модифікації уточнюйте у менеджерів або в Умовних позначеннях.
