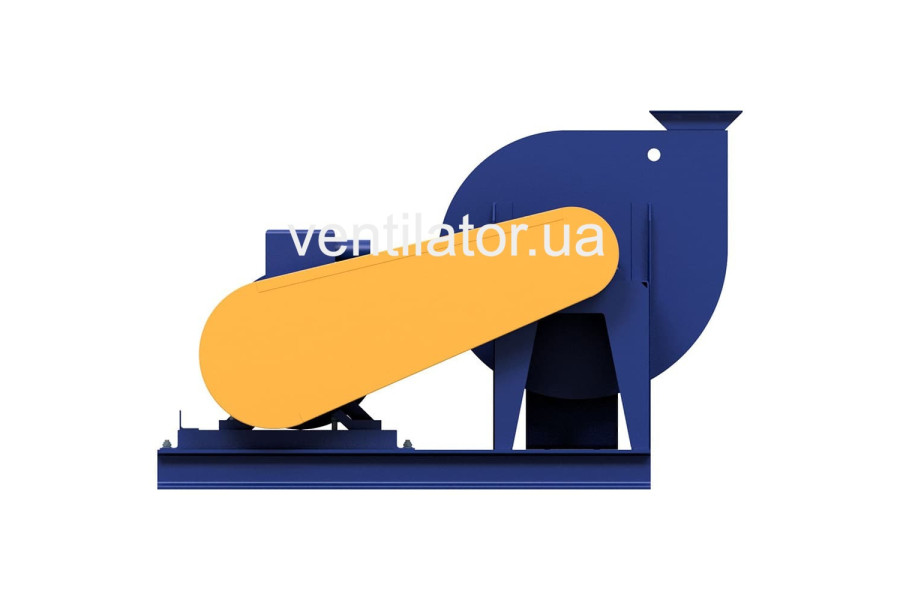

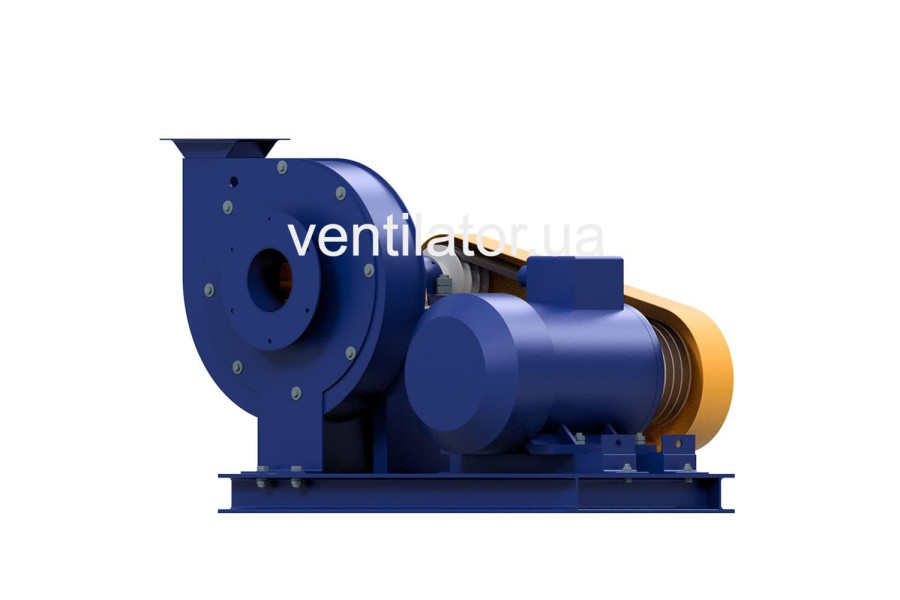

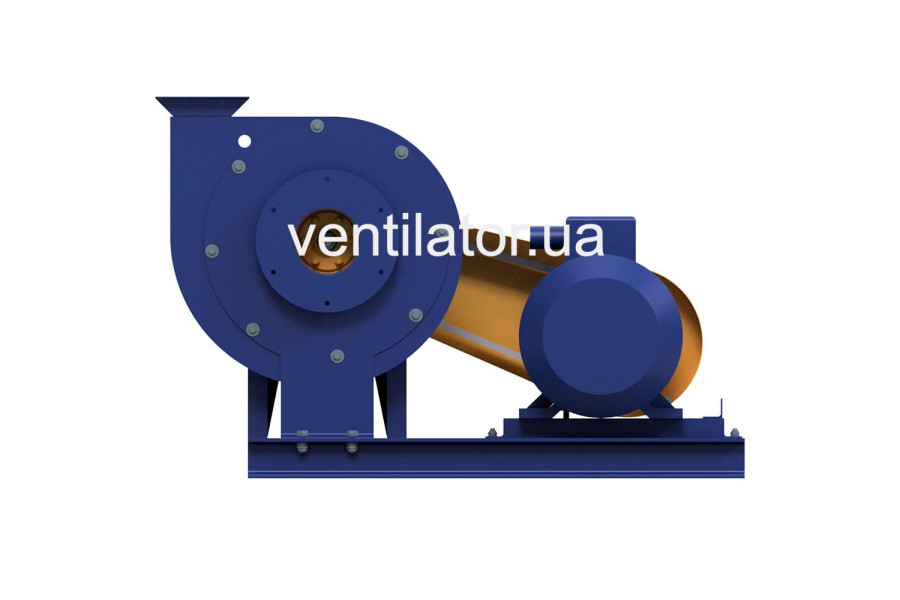

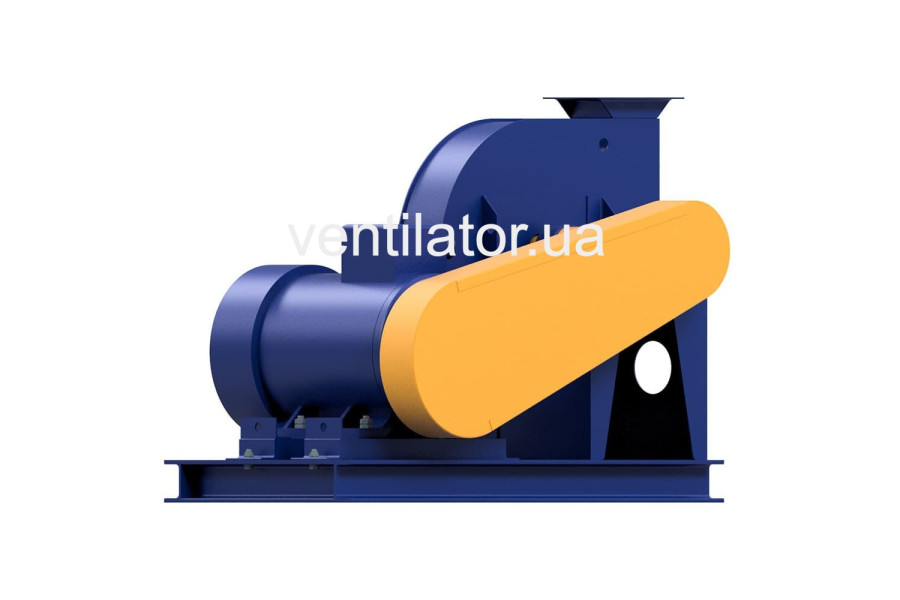

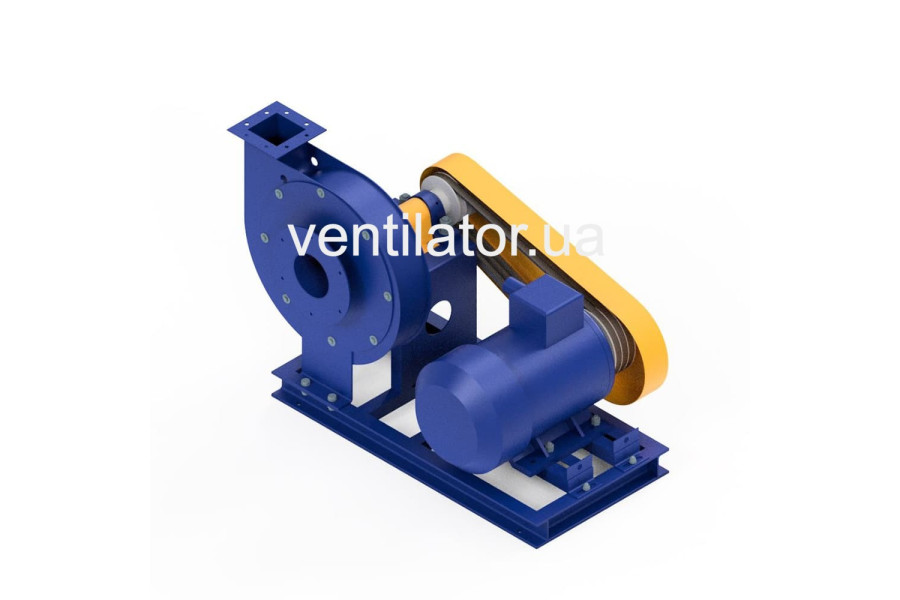

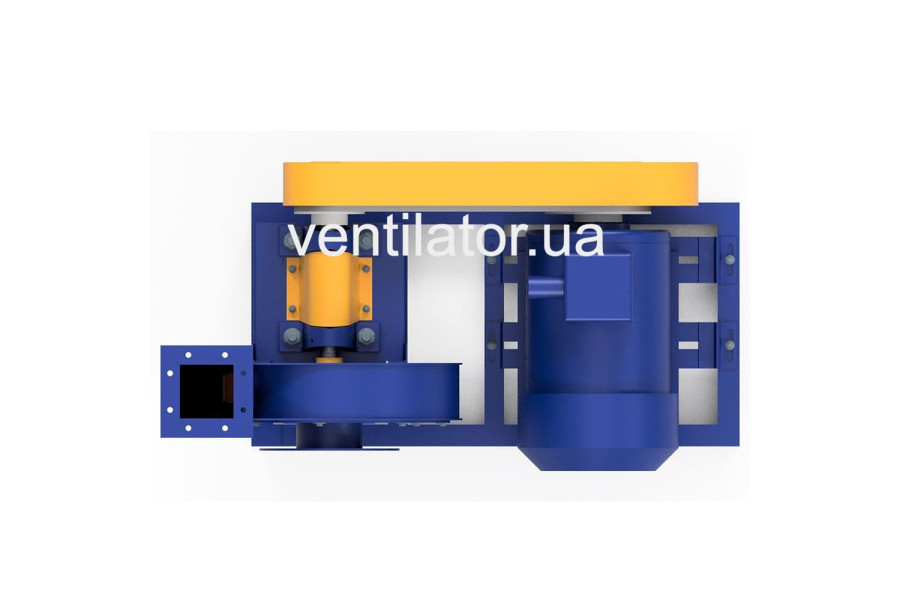

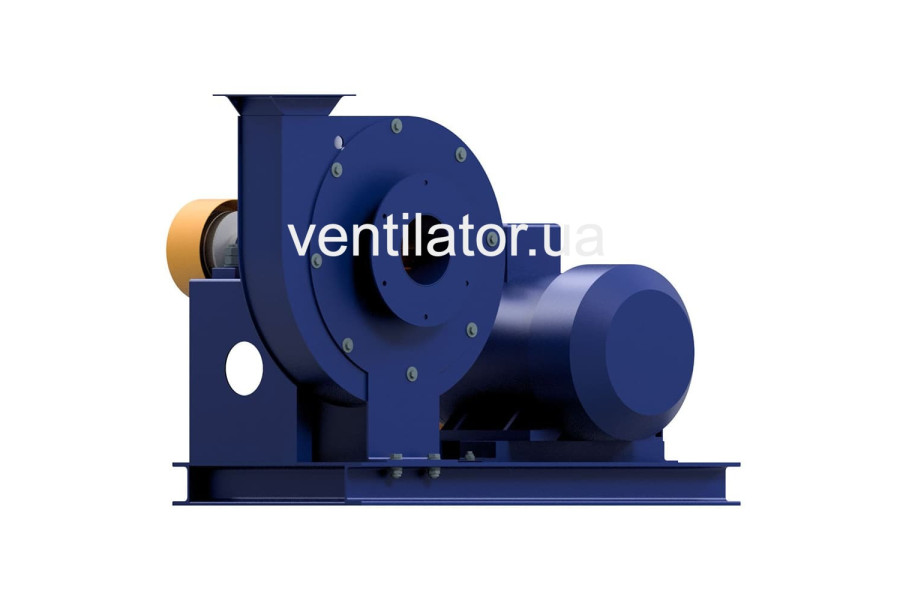

АВД-3,5М з ел.двигуном АІР 160 M2 18,5 кВт 3000 об./хв

Name: АВД-3,5М з ел.двигуном АІР 160 M2 18,5 кВт 3000 об./хв
Brand: КВЗ
SKU: АВД35
Price: 79705 UAH
Availability: InStock

Відцентровий вентилятор низького тиску

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

АВД-3,5М з ел.двигуном АІР 160 M2 18,5 кВт 3000 об./хв

Є в наявності

Код товару: ID37470

79 705₴

Знайшли дешевше?

Вентилятор відцентровий високого тиску АВД-3,5М з електродвигуном Електродвигун АІР 160 M2 18.5 Потужність електродвигуна кВт 3000 Об./хв загальнопромислового призначення. Робоча точка вентилятора: 1490 м³/год при тиску 10489 Па.

Продуктивність, м³/год:1490

Тиск, Па:10489

n, об./хв:3000

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

АВД-3,5М з ел.двигуном АІР 160 M2 18,5 кВт 3000 об./хв

79 705₴

Опис

Опис АВД-3,5М з ел.двигуном АІР 160 M2 18,5 кВт 3000 об./хв (ВР 220-16.1)

Вентилятори АВД-3,5М (ВР 220-16.1) призначені для переміщення повітря і інших невибухонебезпечних газопароповітряних середовищ, що не викликають прискореної корозії вуглецевої сталі, з вмістом пилу та інших твердих домішок не більше 100 мг/м³, не містять липких речовин і волокнистих матеріалів.

Загальна інформація про АВД-3,5М з ел.двигуном АІР 160 M2 18,5 кВт 3000 об./хв (ВР 220-16.1):

Високого тиску
Одностороннього всмоктування
Корпус спіральний поворотний
Вперед загнуті лопатки
Кількість лопаток - 12
Направлення обертання - правий
Схема виконання - №5 (клинопасове виконання) - з використанням клинопасової передачі (клинові ремені, провідний і ведений шківи)

Вентилятори виготовляються відповідно з ТУ У 29.2-00909779-002:2009:

з вуглецевої сталі
з нержавіючої сталі
з різнорідних металів

Вентилятори АВД-3,5М з ел.двигуном АІР 160 M2 18,5 кВт 3000 об./хв (ВР 220-16.1) застосовуються:

для подачі стисненого атмосферного повітря у форсунку спалювання рідкого палива в зерносушарках
в системах кондиціонування і вентиляції виробничих і громадських будівель
інші виробничі та санітарно-технічні цілі

Допустима вібрація вентилятора - до 5 мм/с

Положення корпусу радіальних вентиляторів правого (ПР) і лівого (ЛІВ) обертання, вид з боку всмоктувального отвору:

а) праве обертання

б) ліве обертання

Характеристики

Основні

Модель

АВД-3,5М

Тип електродвигуна

АІР

Продуктивність, м³/год

1490

Тиск, Па

10489

n, об./хв

3000

Межа забрудненості, мг/м3

100

Маса, кг

Мін. температура переміщуваного повітря, °С

Потужність двигуна, Вт

18500

Електродвигун АІР 160 M2

Основні

Модель

АІР 160 M2

Тип електродвигуна

асинхронний

Вид

загальнопромисловий

Серія двигуна

АІР

Діаметр вала, мм

Напруга, В

220/380

Частота струму, Гц

Потужність електродвигуна кВт

18.5

Об./хв

3000

n, об./хв

2925

Кліматичне виконання

У3

Клас захисту пристрою, IP

ККД, %

89,3

Коефіцієнт потужності, cosφ

0,89

Маса, кг

140

Габарит (висота осі обертання), мм

160

Споживаний номінальний струм, Iн (А)

36,3

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,4

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,2

Ставлення пускового струму до номінального, Iпуск/Iн

7,1

Фазність

3-фазний

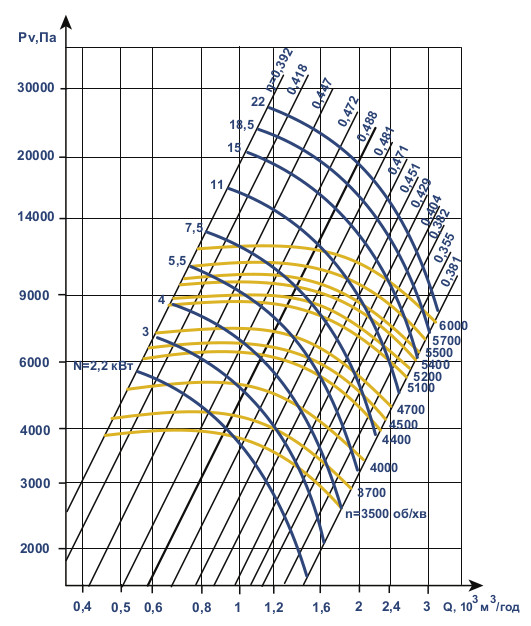

Аеродинамічні характеристики промислового вентилятора АВД-3,5М з ел.двигуном АІР 160 M2 18,5 кВт 3000 об./хв

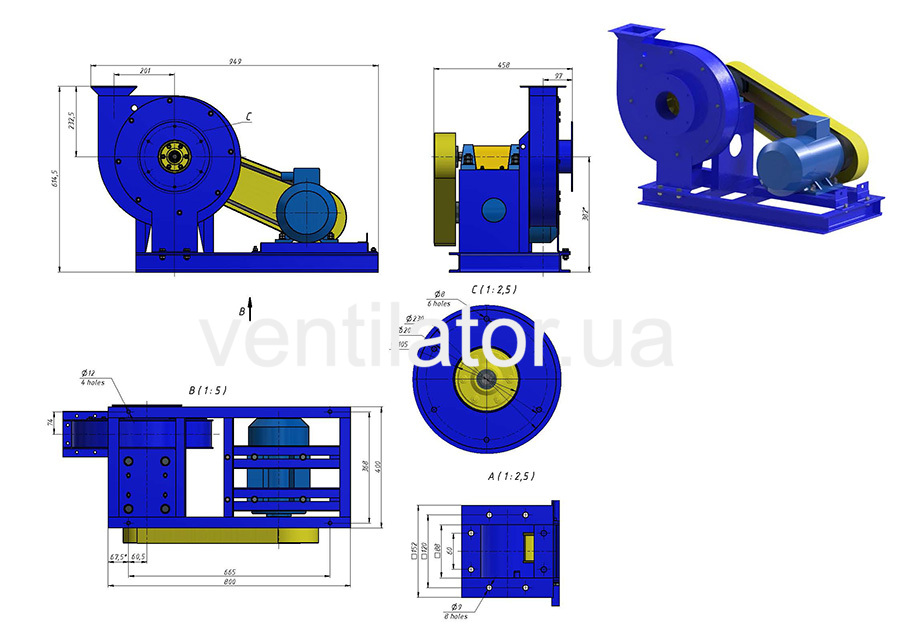

Габаритні розміри промислового вентилятора АВД-3,5М з ел.двигуном АІР 160 M2 18,5 кВт 3000 об./хв
