Призначення асинхронного трифазного електродвигуна ABB M3AA 80 A8
Низьковольтні асинхронні трифазні електродвигуни промислового призначення з алюмінієвої станиною з короткозамкненим ротором закритого типу ABB M3AA 80 A8 відрізняються універсальністю і високим класом енергоефективності IE2.
За рахунок особливостей конструкції двигуни промислового призначення споживають менше електроенергії і вимагають менших експлуатаційних витрат, при цьому працюють надійно і дозволяють уникнути непланових простоїв.
Розшифровка позначення асинхронного трифазного електродвигуна ABB M3AA 80 A8
M3AA - маркування серії
80 - висота осі обертання
А - довжина сердечника
8 – число полюсів.
Код двгуна 3GAA 084 001-••E, где:
1-3 позиція: 3GA - електродвигун закритого типу з алюмінієвою станиною статора
4 позиція: A - короткозамкнений ротор
5 і 6 позиції: 08 - типорозмір IEC=80
7 позиція: 4 - 8 полюсів
8-10 позиції: 001 - поточний номер в серії
12 позиція*: • варіант способу монтажу: А - ІМ 1081 B3 (на лапах), В - ІМ 3081 B5 (фланець), H - ІМ 2081 B35 (комбінований)
13 позиція*: • варіант виконання по напрузі і частоті (S, D)
14 позиція*: E - виконання.
Конструктивне виконання асинхронного трифазного електродвигуна ABB M3AA 80 A8
в залежності від способу монтажу трифазний двигун може мати виконання:

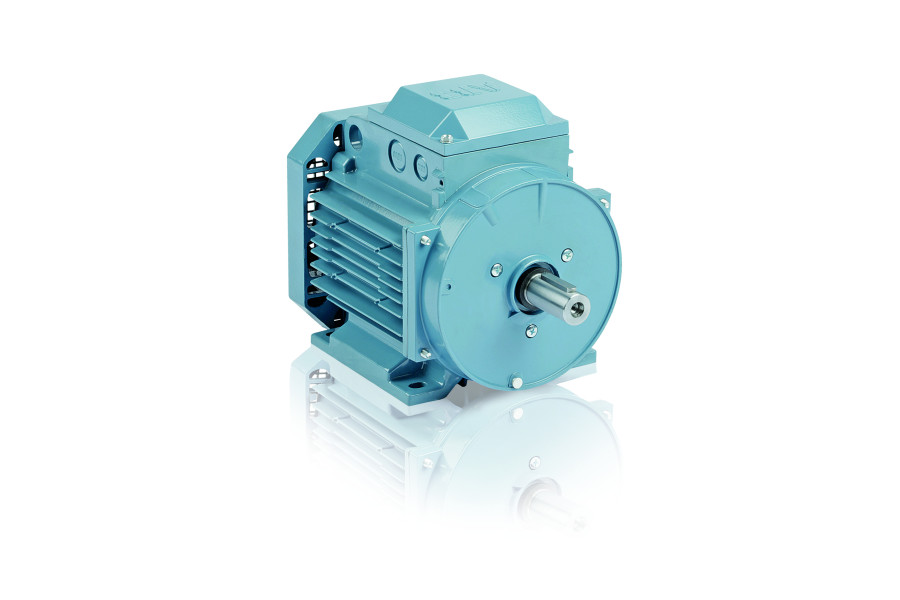

- ІМ 1081 B3 (на лапах)
- ІМ 2081 B35 (комбіноване)

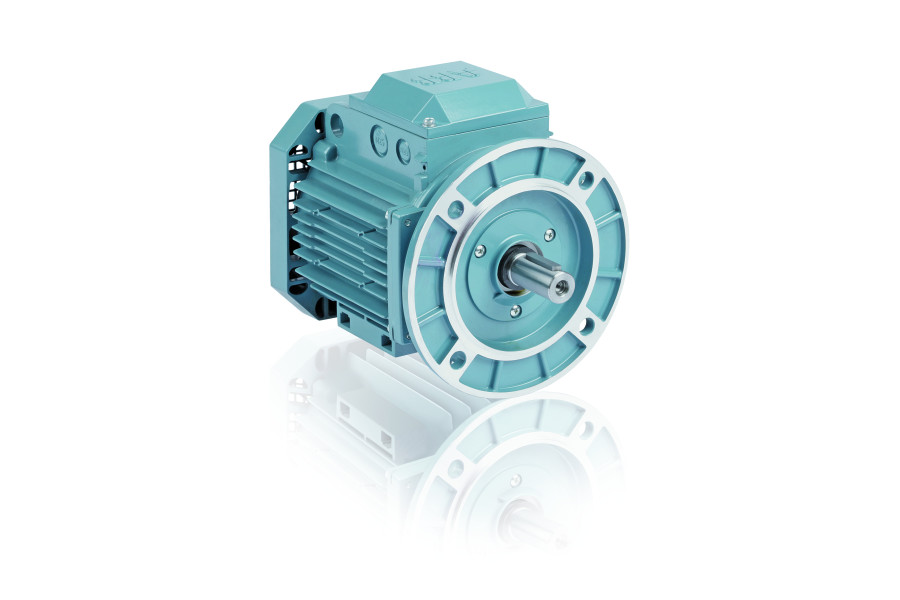

- ІМ 3081 B5 (фланець)
Характеристики безпеки асинхронного трифазного електродвигуна ABB M3AA 80 A8
Електродвигун ABB M3AA 80 A8 випускається з короткозамкнутим ротором закритого виконання, ступінь захисту якого складає IP 55, що передбачає захист від води та пилу.
Клас захисту від зовнішніх механічних впливів IK 08 - оболонка електродвигуна витримує удар з енергією до 5 кДж.
Застосування ізоляції класу F з класом перевищення температури B забезпечує виробам запас безпеки в 25 °C.
Загальні відомості про асинхронний трифазний електродвигун ABB M3AA 80 A8
| Типорозмір електродвигуна |
80 |
| Статор |
Матеріал |
Алюмінієвий сплав, лиття під тиском. |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25 / NCS 4822 B05G |
| Оздоблення поверхні |
Поліефірна порошкова фарба, товщина ≥ 30 мкм |
| Лапи |
|
Відлиті зі станиною |
| Матеріал |
Алюмінієвий сплав, об'єднані зі статором |
| Підшипникові щити |
Матеріал |
Алюмінієвий сплав, лиття під тиском |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25/NCS 4822 B05G |
| Оздоблення поверхні |
Поліефірна порошкова фарба, товщина ≥ 30 мкм |
| Підшипники |
Прив. кінець валу |
6204-2Z/C3 |
| Неприв. кінець валу |
6203-2Z/C3 |
| Фіксовані в осьовому напрямку підшипники |
Внутрішній кожух підшипника |
Внутрішнє стопорне кільце на приводному кінці валу |
| Ущільнення підшипників |
Прив. кінець валу |
V-подібне ущільнення |
| Неприв. кінець валу |
Лабіринтове ущільнення |
| Мастило |
Мастило на весь термін служби підшипників з щитами. Температурний діапазон консистентного мастила від -40 ° C до +160 ° C |
| З'єднувальна коробка |
Матеріал |
Алюмінієвий сплав, лиття під тиском, основа відлита зі статором |
| Оздоблення поверхні |
Аналогічно статору |
| Гвинти |
Сталь 5G, з гальванопокриттям. |
| З'єднання |
Отвори, що вирубуються |
2 x (M20 + M20) |
| Максимальна площа перерізу мідного кабелю, мм2 |
4 |
| З'єднувальна коробка |
Кабельні наконечники, 6 клем. |
| Вентилятор |
Матеріал |
Поліпропілен. Армований 20% скловолокна. |
| Кожух вентилятора |
Матеріал |
Поліпропілен. |
| Обмотка статора |
Матеріал |
Мідь |
| Просочення |
Поліефірний лак. Тропікоустійкий |
| Клас ізоляції |
Клас ізоляції F. Клас перевищення температури B, якщо не вказано інше. |
| Датчики температури обмотки статора |
За додатковим замовленням. |
| Обмотка ротора |
Матеріал |
Алюміній, лиття під тиском. |
| Спосіб балансування |
Балансування з полушпонкой. |
| Шпоночні канавки |
Закрита шпонкова канавка |
| Нагрівальні елементи |
За запитом |
25 Вт |
| Корпус |
IP 55 |
| Спосіб охолодження |
IC 411 |
| Зливні отвори |
Зливні отвори з заглушками, що закриваються. Відкриті при поставці. |
| Підйомні вушка |
Відлиті із статором. |
*Значення позицій 12, 13 і 14, а також подальший код модифікації уточнюйте у менеджерів або в Умовних позначеннях.
