Призначення асинхронного трифазного електродвигуна ABB M3AA 280 SMB4
Низьковольтні асинхронні трифазні електродвигуни промислового призначення з алюмінієвої станиною з короткозамкненим ротором закритого типу ABB M3AA 280 SMB4 відрізняються універсальністю і високим класом енергоефективності IE2.
За рахунок особливостей конструкції двигуни промислового призначення споживають менше електроенергії і вимагають менших експлуатаційних витрат, при цьому працюють надійно і дозволяють уникнути непланових простоїв.
Розшифровка позначення асинхронного трифазного електродвигуна ABB M3AA 280 SMB4
M3AA - маркування серії
280 - висота осі обертання
SMB - довжина сердечника
4 – число полюсів.
Код двгуна 3GAA 282 032-••G, где:
1-3 позиція: 3GA - електродвигун закритого типу з алюмінієвою станиною статора
4 позиція: A - короткозамкнений ротор
5 і 6 позиції: 28 - типорозмір IEC=280
7 позиція: 2 - 4 полюса
8-10 позиції: 032 - поточний номер в серії
12 позиція*: • варіант способу монтажу: А - ІМ 1081 B3 (на лапах), В - ІМ 3081 B5 (фланець), H - ІМ 2081 B35 (комбінований)
13 позиція*: • варіант виконання по напрузі і частоті (S, D)
14 позиція*: G - виконання.
Конструктивне виконання асинхронного трифазного електродвигуна ABB M3AA 280 SMB4
в залежності від способу монтажу трифазний двигун може мати виконання:
- ІМ 1081 B3 (на лапах)
- ІМ 2081 B35 (комбіноване)

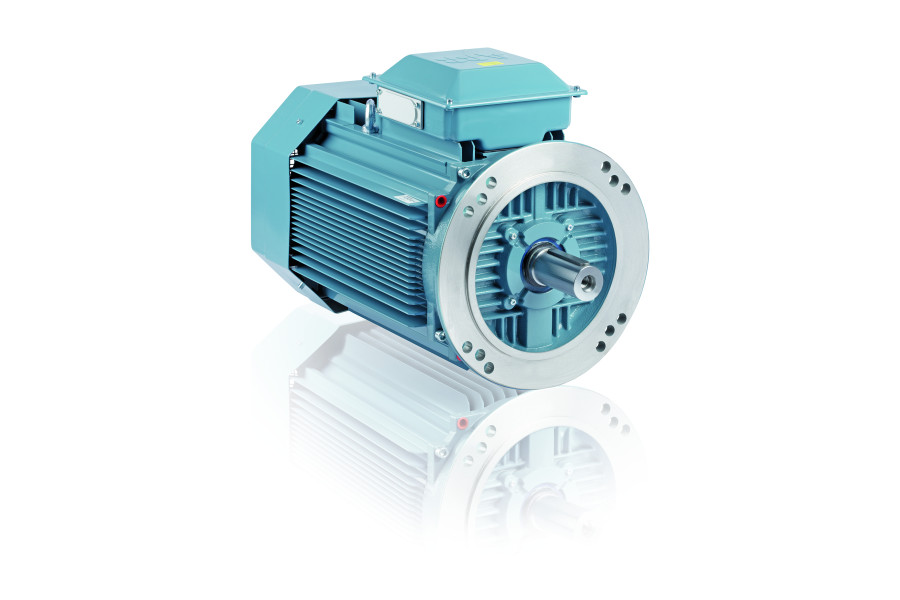

- ІМ 3081 B5 (фланець)
Характеристики безпеки асинхронного трифазного електродвигуна ABB M3AA 280 SMB4
Електродвигун ABB M3AA 280 SMB4 випускається з короткозамкнутим ротором закритого виконання, ступінь захисту якого складає IP 55, що передбачає захист від води та пилу.
Клас захисту від зовнішніх механічних впливів IK 08 - оболонка електродвигуна витримує удар з енергією до 5 кДж.
Застосування ізоляції класу F з класом перевищення температури F забезпечує виробам запас безпеки в 50 °C.
Загальні відомості про асинхронний трифазний електродвигун ABB M3AA 280 SMB4
| Типорозмір електродвигуна |
280 |
| Статор |
Матеріал |
Алюмінієвий сплав, екструзія. |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25/NCS 4822 B05G |
| Оздоблення поверхні |
Поліефірна порошкова фарба, товщина ≥ 100 мкм |
| Лапи |
Матеріал |
Чавун, прикручені до станини |
| Підшипникові щити |
Матеріал |
Чавун EN-GJL-200/GG 20/GRS 200 |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25 / NCS 4822 B05G |
| Оздоблення поверхні |
Двокомпонентна епоксидна фарба, товщина ≥ 100 мкм |
| Підшипники |
Прив. кінець валу |
6316-2Z/C3 |
| Неприв. кінець валу |
6213-2Z/C3 |
| Фіксовані в осьовому напрямку підшипники |
Внутрішній кожух підшипника |
У стандартній комплектації фіксований на приводному кінці валу |
| Ущільнення підшипників |
У стандартній комплектації з осьовим ущільненням. |
| Мастило |
Повторне мастило. Температурний діапазон мастила від -40 до 150 °C. |
| З'эднувальна коробка |
Матеріал |
Стальний лист, метод глибокого витягування, пригвинчена до статору |
| Оздоблення поверхні |
Фосфатування. Полієфірна фарба. |
| Гвинти |
Сталь 8.8, гальванічне цинкове покриття і хроматування |
| З'єднання |
Отвори, що вирубуються, Фланець - отвори |
2 x FL21, 2 x M63, 1 x M16 |
| Гвинти |
M10 |
| Максимальна площа перерізу мідного кабелю, мм2 |
70 |
| З'єднувальна коробка |
6 клем для підключення за допомогою кабельних наконечників (в постачання не включені) |
| Вентилятор |
Матеріал |
Поліпропілен. Армований 20% скловолокна. |
| Кожух вентилятора |
Матеріал |
Поліефірна порошкова фарба, товщина ≥ 100 мкм |
| Відтінок кольору фарби |
Синій, Munsell 8B 4.5/3.25/NCS 4822 B05G |
| Оздоблення поверхні |
Поліефірна порошкова фарба, товщина ≥ 100 мкм |
| Обмотка статора |
Матеріал |
Мідь |
| Просочення |
Поліефірний лак. Тропікоустойчівий |
| Клас ізоляції |
Клас ізоляції F. Клас перевищення температури B, якщо не вказано інше. |
| Датчики температури обмотки статора |
Термістори PTC, 150 ° C, 3 шт. послідовно |
| Обмотка ротора |
Матеріал |
Алюміній, лиття під тиском. |
| Спосіб балансування |
Балансування з полушпонкой. |
| Шпоночні канавки |
Закрита шпоночна канавка |
| Нагрівальні елементи |
За запитом |
50 Вт |
| Корпус |
IP 55 |
| Спосіб охолодження |
IC 411 |
*Значення позицій 12, 13 і 14, а також подальший код модифікації уточнюйте у менеджерів або в Умовних позначеннях.
