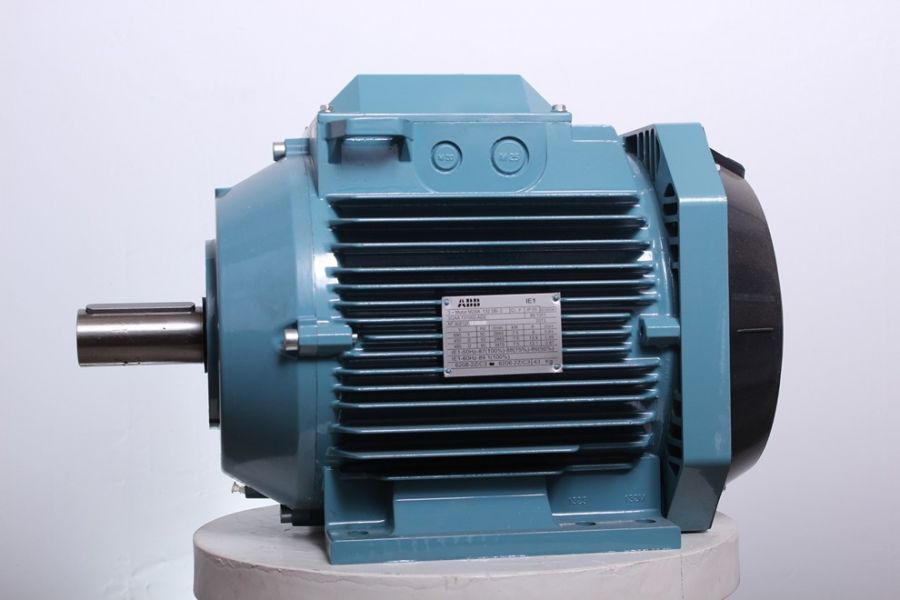

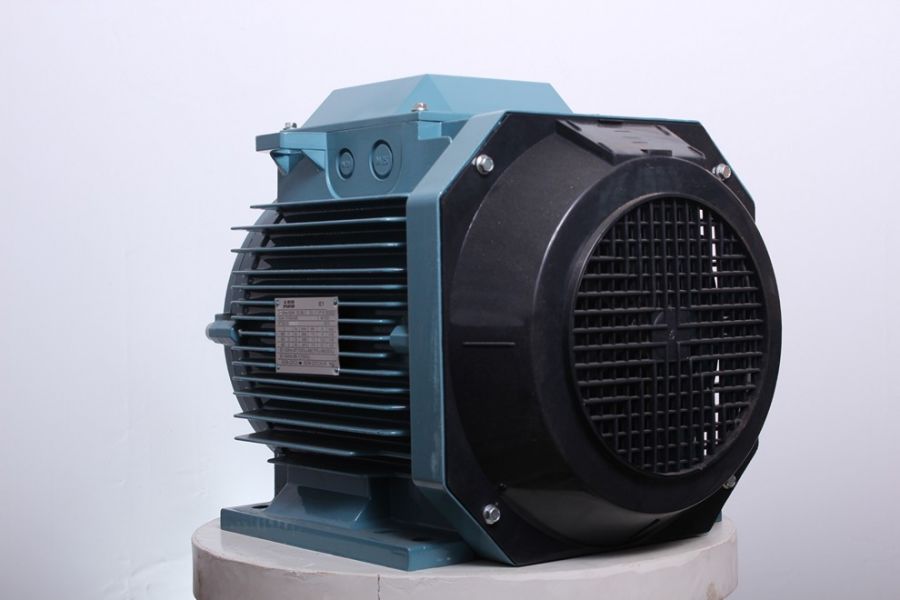

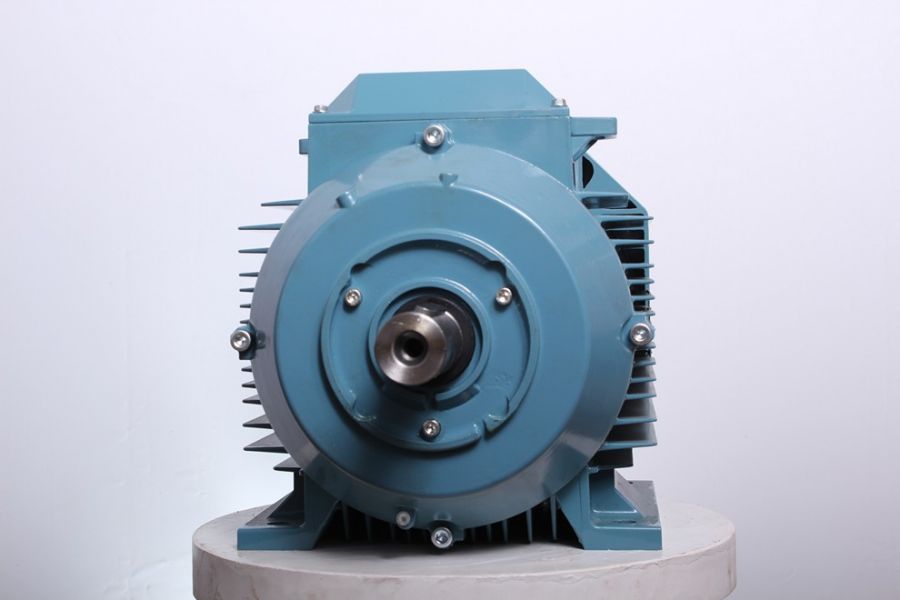

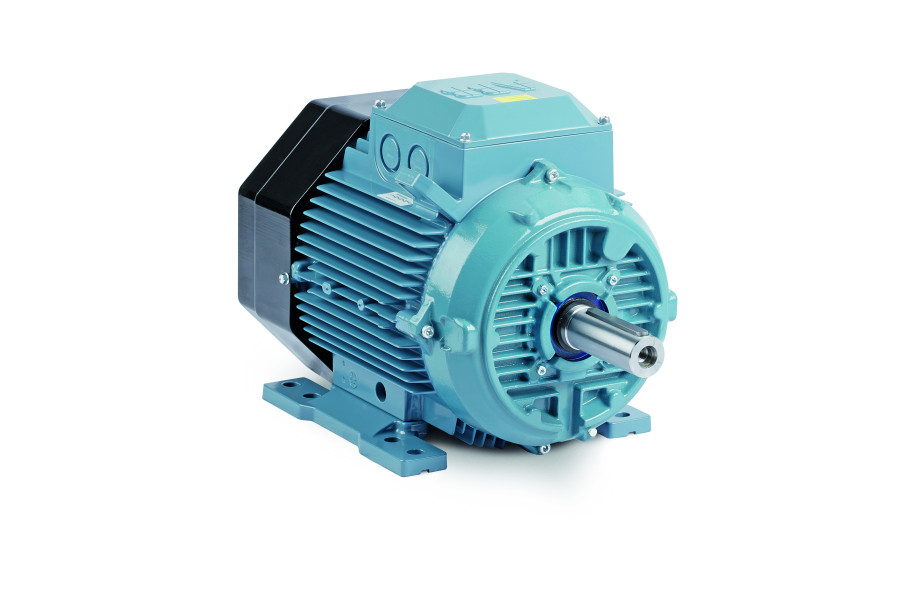

Електродвигун ABB M2AA 63 B4

Name: Електродвигун ABB M2AA 63 B4
Brand: ABB
Price: 5017 UAH
Availability: OutOfStock

Асинхронний трифазний електродвигун

Виробник: ABB

Все про товар

Опис

Характеристики

Габаритні розміри

Відгуки 0

Популярний

Немає в наявності

Код товару: ID19139

5 017₴

Електродвигун асинхронний ABB M2AA 63 B4: потужність: 0.18 кВт; номінальна швидкість обертання: 1500 об/хв; габарит (висота осі обертання): 63 мм; діаметр вала: 11 мм; частота змінного струму 50 Гц; напруга: 380 В.

Варіанти монтажного виконання:

IM1081 на лапах, IM3081 з фланцем, IM2081 комбінований.

Напруга, В:380

Потужність електродвигуна кВт:0.18

Об./хв:1500

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Електродвигун ABB M2AA 63 B4

5 017₴

Опис

Призначення асинхронного трифазного електродвигуна ABB M2AA 63 B4

Низьковольтні асинхронні трифазні електродвигуни загального призначення з алюмінієвою станиною з короткозамкнутим ротором закритого типу ABB M2AA 63 B4 найкращим чином підходять для основних областей застосування, коли важливе значення мають простота конструкції і наявність готового до застосування обладнання. Електродвигуни мають поліпшені показники енергоефективності та терміну служби. Клас енергоефективності IE1 і використання підшипників SKF забезпечує їх довговічність і надійність.

Розшифровка позначення асинхронного трифазного електродвигуна ABB M2AA 63 B4

M2AA - маркування серії
63 - висота осі обертання
B - довжина сердечника
4 – число полюсів.

Код двгуна 3GAA 062 002-••C, где:
1-3 позиція: 3GA - електродвигун закритого типу з алюмінієвою станиною статора
4 позиція: A - короткозамкнений ротор
5 і 6 позиції: 06 - типорозмір IEC=63
7 позиція: 2 - 4 полюса
8-10 позиції: 002 - поточний номер в серії
12 позиція*: • варіант способу монтажу: А - ІМ 1081 B3 (на лапах), В - ІМ 3081 B5 (фланець), H - ІМ 2081 B35 (комбінований)
13 позиція*: • варіант виконання по напрузі і частоті (S, D)
14 позиція*: C - виконання.

Конструктивне виконання асинхронного трифазного електродвигуна ABB M2AA 63 B4

в залежності від способу монтажу трифазний двигун може мати виконання:

ІМ 1081 B3 (на лапах)
ІМ 2081 B35 (комбіноване)
ІМ 3081 B5 (фланець)

Характеристики безпеки асинхронного трифазного електродвигуна ABB M2AA 63 B4

Електродвигун ABB M2AA 63 B4 випускається з короткозамкнутим ротором закритого виконання, ступінь захисту якого складає IP 55, що передбачає захист від води та пилу.

Клас захисту від зовнішніх механічних впливів IK 08 - оболонка електродвигуна витримує удар з енергією до 5 кДж.

Застосування ізоляції класу F з класом перевищення температури B забезпечує виробам запас безпеки в 25 °C.

Загальні відомості про асинхронний трифазний електродвигун ABB M2AA 63 B4

Типорозмір електродвигуна		63
Статор	Матеріал	Алюмінієвий сплав, лиття під тиском.
	Відтінок кольору фарби	Синій, Munsell 8B 4.5/3.25 / NCS 4822-B05G / RAL 5014
	Оздоблення поверхні	Епоксидно-поліефірна порошкова фарба, товщина ≥ 30 мкм
Лапи		Відлиті із станиною.
Лапи	Матеріал	Алюмінієвий сплав
Підшипникові щити	Матеріал	Алюмінієвий сплав, лиття під тиском
	Відтінок кольору фарби	Синій, Munsell 8B 4.5/3.25 / NCS 4822 B05G
	Оздоблення поверхні	Епоксидно-поліефірна порошкова фарба, товщина 30 мкм
Підшипники	Прив. кінець валу	6202-2Z/C3
Підшипники	Неприв. кінець валу	6201-2Z/C3
Фіксовані в осьовому напрямку підшипники		Внутрішнє стопорне кільце на приводному кінці валу
Ущільнення підшипників	Прив. кінець валу	V-подібне ущільнення
Мастило		Мастило на весь термін служби підшипників з щитами. Температурний діапазон мастила від -40 до +160 ° C
З'єднувальна коробка	Матеріал	Алюмінієвий сплав, лиття під тиском, основа відлита зі статором.
	Оздоблення поверхні	Аналогічно статору.
	Гвинти	Сталь 5G, з гальванопокриттям.
З'єднання	Отвори, що вирубуються	1 x M16 x Pg11
	Максимальна площа перерізу мідного кабелю, мм2	2,5
	З'єднувальна коробка	Кабельні наконечники, 6 клем.
Вентилятор	Матеріал	Поліпропілен. Армований 20% скловолокна.
Кожух вентилятора	Матеріал	Поліпропілен.
Кожух вентилятора	Відтінок кольору фарби	Чорний
Обмотка статора	Матеріал	Мідь
	Просочення	Поліефірний лак. Тропікостійкий.
	Клас ізоляції	Клас ізоляції F. Клас перевищення температури B, якщо не вказано інше.
Датчики температури обмотки статора		За додатковим замовленням.
Обмотка ротора	Матеріал	Алюміній, лиття під тиском.
Спосіб балансування		Балансування з полушпонкой.
Шпоночні канавки		Закрита шпонкова канавка
Нагрівальні елементи	За запитом	8 Вт
Корпус		IP 55
Спосіб охолодження		IC 411
Зливні отвори		Зливні отвори з закриваються заглушками. Відкриті при поставці.
Підйомні вушка		Відлиті із статором.

*Значення позицій 12, 13 і 14, а також подальший код модифікації уточнюйте у менеджерів або в Умовних позначеннях.

Характеристики

Основні

Модель

ABB M2AA 63 B4

Тип електродвигуна

асинхронний

Вид

загального призначення

Серія двигуна

M2AA

Діаметр вала, мм

Клас енергоефективності

Напруга, В

380

Частота струму, Гц

Потужність електродвигуна кВт

0.18

Об./хв

1500

n, об./хв

1380

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

Алюміній

ККД, %

65,6

Коефіцієнт потужності, cosφ

0,64

Маса, кг

4,5

Габарит (висота осі обертання), мм

Кількість полюсів

Неважлива характеристика, що настроюється 1

3GAA 062 002-••C

Рівень шуму на відстані 3м, dB(A)

Споживаний номінальний струм, Iн (А)

0,63

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,6

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,5

Ставлення пускового струму до номінального, Iпуск/Iн

3,1

Фазність

3-фазний

Шток

SKF

Схеми габаритних розмірів при різних монтажних виконаннях електродвигуна ABB M2AA 63 B4:

Габаритні розміри електродвигуна ABB M2AA 63 B4

Монтажне виконання 1081

Габаритні розміри електродвигуна ABB M2AA 63 B4

Монтажне виконання 3081

Модель ел.двигуна	Габаритні разміри, мм
	IM 1081 і IM 3081					IM 1081							IM 3081
	D	GA	F	E	Lmax	A	B	B'	C	HD	K	H	M	N	P	S
ABB M2AA 63 B4	11	12,5	4	23	214	100	80	-	40	171	7	63	115	95	140	10
