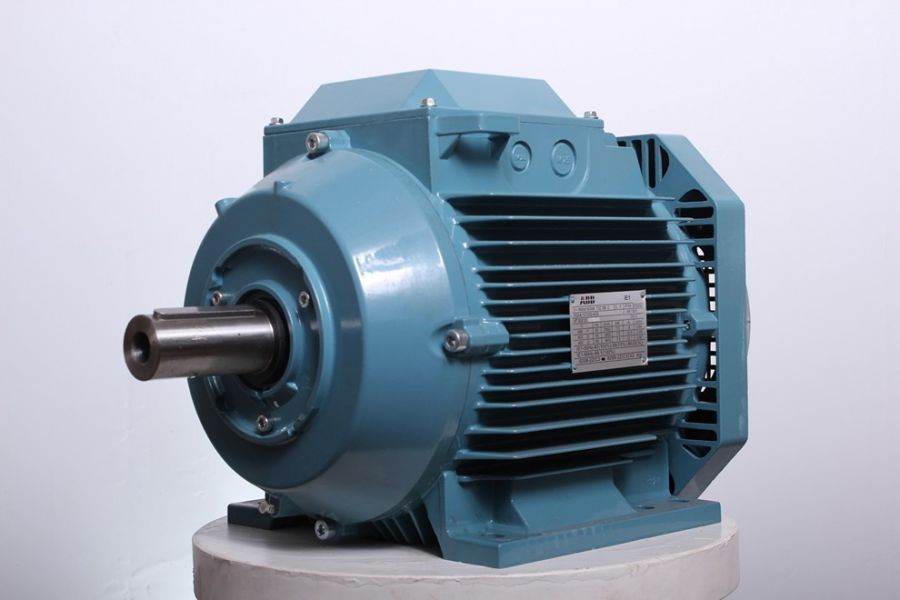

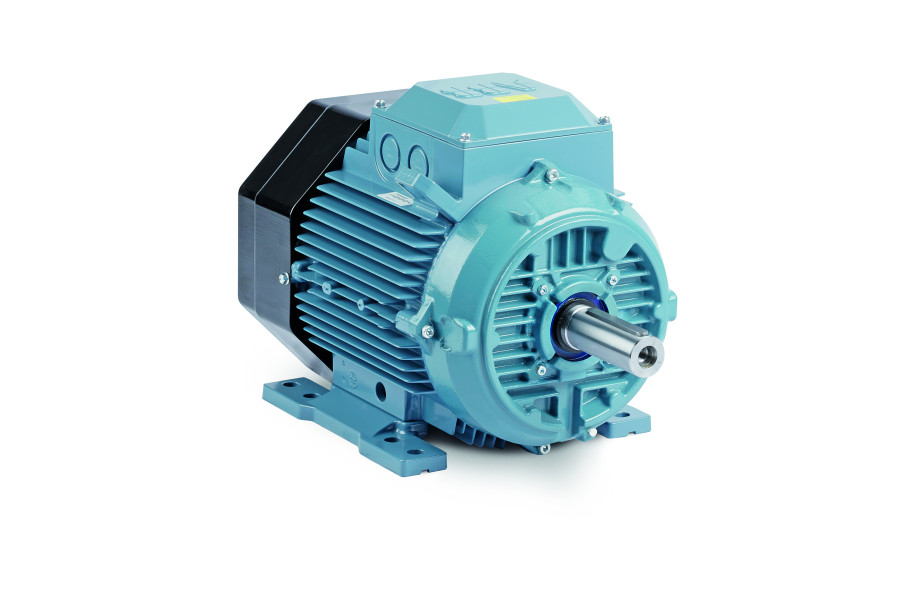

Електродвигун ABB M2AA 225 SMB4

Name: Електродвигун ABB M2AA 225 SMB4
Brand: ABB
Price: 119388 UAH
Availability: OutOfStock

Асинхронний трифазний електродвигун

Виробник: ABB

Все про товар

Опис

Характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Немає в наявності

Код товару: ID19168

119 388₴

Електродвигун асинхронний ABB M2AA 225 SMB4: потужність: 45 кВт; номінальна швидкість обертання: 1500 об/хв; габарит (висота осі обертання): 225 мм; діаметр вала: 60 мм; частота змінного струму 50 Гц; напруга: 380 В.

Варіанти монтажного виконання:

IM1081 на лапах, IM3081 з фланцем, IM2081 комбінований.

Напруга, В:380

Потужність електродвигуна кВт:45

Об./хв:1500

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Електродвигун ABB M2AA 225 SMB4

119 388₴

Опис

Призначення асинхронного трифазного електродвигуна ABB M2AA 225 SMB4

Низьковольтні асинхронні трифазні електродвигуни загального призначення з алюмінієвою станиною з короткозамкнутим ротором закритого типу ABB M2AA 225 SMB4 найкращим чином підходять для основних областей застосування, коли важливе значення мають простота конструкції і наявність готового до застосування обладнання. Електродвигуни мають поліпшені показники енергоефективності та терміну служби. Клас енергоефективності IE1 і використання підшипників SKF забезпечує їх довговічність і надійність.

Розшифровка позначення асинхронного трифазного електродвигуна ABB M2AA 225 SMB4

M2AA - маркування серії
225 - висота осі обертання
SMB - довжина сердечника
4 – число полюсів.

Код двгуна 3GAA 222 042-••G, где:
1-3 позиція: 3GA - електродвигун закритого типу з алюмінієвою станиною статора
4 позиція: A - короткозамкнений ротор
5 і 6 позиції: 22 - типорозмір IEC=225
7 позиція: 2 - 4 полюса
8-10 позиції: 042 - поточний номер в серії
12 позиція*: • варіант способу монтажу: А - ІМ 1081 B3 (на лапах), В - ІМ 3081 B5 (фланець), H - ІМ 2081 B35 (комбінований)
13 позиція*: • варіант виконання по напрузі і частоті (S, D)
14 позиція*: G - виконання.

Конструктивне виконання асинхронного трифазного електродвигуна ABB M2AA 225 SMB4

в залежності від способу монтажу трифазний двигун може мати виконання:

ІМ 1081 B3 (на лапах)
ІМ 2081 B35 (комбіноване)
ІМ 3081 B5 (фланець)

Характеристики безпеки асинхронного трифазного електродвигуна ABB M2AA 225 SMB4

Електродвигун ABB M2AA 225 SMB4 випускається з короткозамкнутим ротором закритого виконання, ступінь захисту якого складає IP 55, що передбачає захист від води та пилу.

Клас захисту від зовнішніх механічних впливів IK 08 - оболонка електродвигуна витримує удар з енергією до 5 кДж.

Застосування ізоляції класу F з класом перевищення температури B забезпечує виробам запас безпеки в 25 °C.

Загальні відомості про асинхронний трифазний електродвигун ABB M2AA 225 SMB4

Типорозмір електродвигуна		225
Статор	Матеріал	Алюмінієвий сплав, екструзія.
	Відтінок кольору фарби	Синій, Munsell 8B 4.5/3.25/NCS 4822-B05G/RAL 5014
	Оздоблення поверхні	Епоксидно-поліефірна порошкова фарба, товщина ≥ 30 мкм
Лапи		Відлиті із станиною.
Лапи	Матеріал	Чавун
Підшипникові щити	Матеріал	Чавун EN-GJL-200/GG 20/GRS 200
	Відтінок кольору фарби	Синій, Munsell 8B 4.5/3.25/NCS 4822 B05G
	Оздоблення поверхні	Двокомпонентна епоксидна фарба, товщина ≥ 100 мкм
Підшипники	Прив. кінець валу	6213-2Z/C3
Підшипники	Непри. кінець валу	6210-2Z/C3
Фіксовані в осьовому напрямку підшипники		Внутрішній кожух підшипника на приводному кінці валу
Ущільнення підшипників	Прив. кінець валу	Осьове ущільнення
Мастило		Мастило на весь термін служби підшипників з щитами. Мастило з широким температурним діапазоном.
З'єднувальна коробка	Матеріал	Сталевий лист, метод глибокої витяжки, пригвинчена до статора.
	Оздоблення поверхні	Фосфатування. Поліефірна фарба.
	Гвинти	Сталь 8.8, гальванічне цинкове покриття і хроматирование
З'єднання	Отвори, що вирубуються. Фланець - отвори.	2 x FL13, 2 x M40
	Максимальна площа перерізу мідного кабелю, мм2	70
	З'єднувальна коробка	6 клем для підключення за допомогою кабельних наконечників (в постачання не включені)
	Гвинти	M10

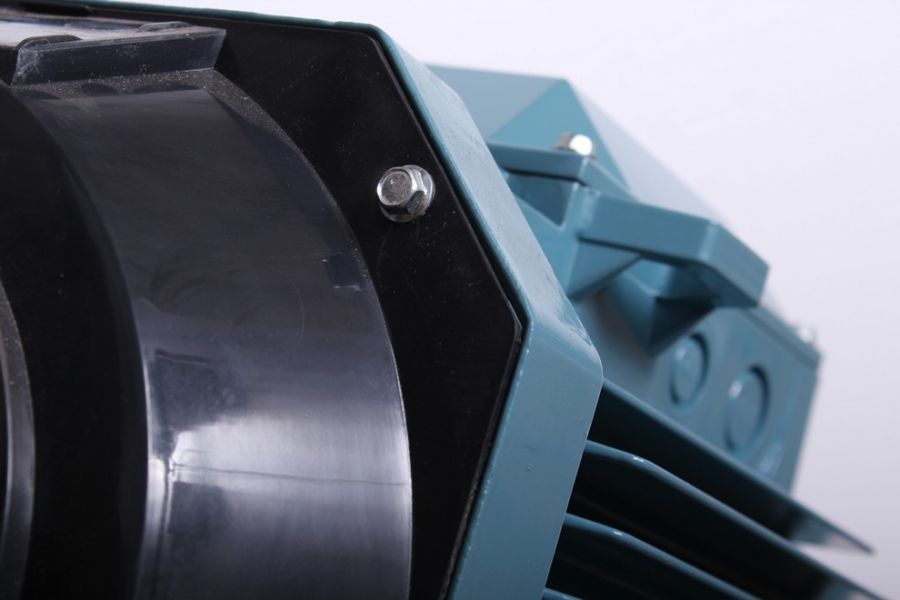

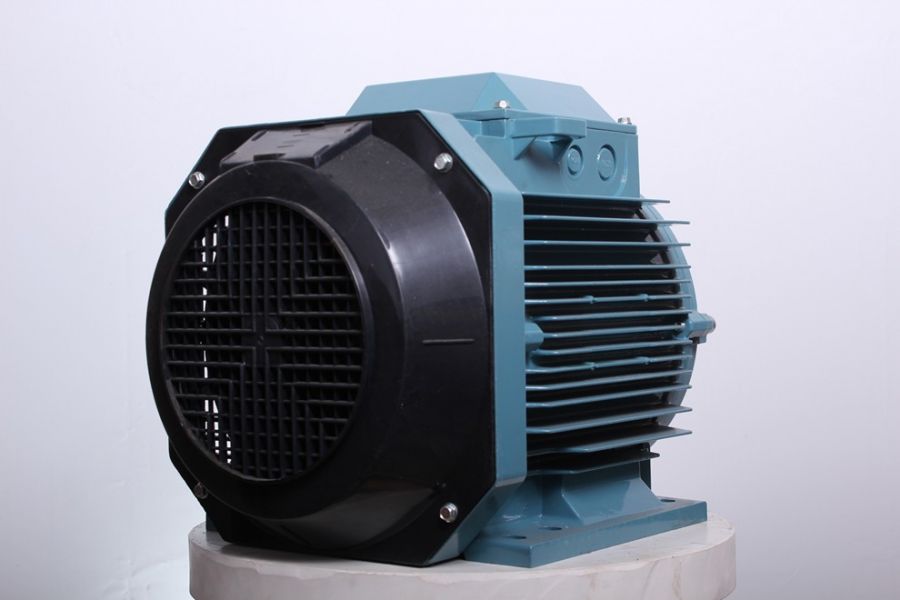

Вентилятор	Матеріал	Поліпропілен. Армований 20% скловолокна.
Кожух вентилятора	Матеріал	Гарячеоцинкована сталь
	Відтінок кольору фарби	Чорний, NCS 8801-B09G
	Оздоблення поверхні	Поліефірна порошкова фарба, товщина 100 мкм
Обмотка статора	Матеріал	Мідь
	Просочення	Поліефірний лак. Тропікостійкий
	Клас ізоляції	Клас ізоляції F. Клас перевищення температури B, якщо не вказано інше.
Датчики температури обмотки статора		За додатковим замовленням.
Обмотка ротора	Матеріал	Алюміній, лиття під тиском.
Спосіб балансування		Балансування з полушпонкой.
Шпоночні канавки		Закрита шпонкова канавка
Нагрівальні елементи	За запитом	50 Вт
Корпус		IP 55
Спосіб охолодження		IC 411
Зливні отвори		Зливні отвори з заглушками, що закриваються. Відкриті при поставці.
Підйомні вушка		Прикріплені болтами до статора.

*Значення позицій 12, 13 і 14, а також подальший код модифікації уточнюйте у менеджерів або в Умовних позначеннях.

Характеристики

Основні

Модель

ABB M2AA 225 SMB4

Тип електродвигуна

асинхронний

Вид

загального призначення

Серія двигуна

M2AA

Діаметр вала, мм

Клас енергоефективності

Напруга, В

380

Частота струму, Гц

Потужність електродвигуна кВт

Об./хв

1500

n, об./хв

1478

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

Алюміній

ККД, %

92,1

Коефіцієнт потужності, cosφ

0,84

Маса, кг

257

Габарит (висота осі обертання), мм

225

Кількість полюсів

Неважлива характеристика, що настроюється 1

3GAA 222 042-••G

Рівень шуму на відстані 3м, dB(A)

Споживаний номінальний струм, Iн (А)

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

3,0

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,4

Ставлення пускового струму до номінального, Iпуск/Iн

7,4

Фазність

3-фазний

Шток

SKF

Схеми габаритних розмірів при різних монтажних виконаннях електродвигуна ABB M2AA 225 SMB4:

Габаритні розміри електродвигуна ABB M2AA 225 SMB4

Монтажне виконання 1081

Габаритні розміри електродвигуна ABB M2AA 225 SMB4

Монтажне виконання 3081

Модель ел.двигуна	Габаритні разміри, мм
	IM 1081 і IM 3081					IM 1081							IM 3081
	D	GA	F	E	Lmax	A	B	B'	C	HD	K	H	M	N	P	S
ABB M2AA 225 SMB4	60	64	18	140	851	356	286	311	149	525	18	225	400	350	450	19
