Насос 1Д.Насоси двостороннього входу призначені для перекачування води та інших рідин, аналогічних за хімічної активності, температурою до 85°С, в'язкістю до 36сСт. У насосах центробіжних 1д можливо вміст твердих включень до 0,05% за масою і розміром до 0,2 мм. |
Відцентрові насоси двостороннього входу класу 1Д і виконані на їх базі електроагрегати розроблені для перекачування води, інших схожих з водою рідин по хімічній активності, в'язкості (не більше 36 сСт) з температурою діапазону - (0 ÷ 85 °С). Причому масова концентрація твердих сторонніх включень розміром не вище 0,2 мм при мікротвердості понад 650 кгс/мм2 (6,5 ГПа) не повинна перевищувати 0,05%. Величина гранично допустимої вакуумметричноъ висоти всмоктування розглянутого класу насосів становить сім метрів.
Приклад - насос «1Д 630-90б», де:

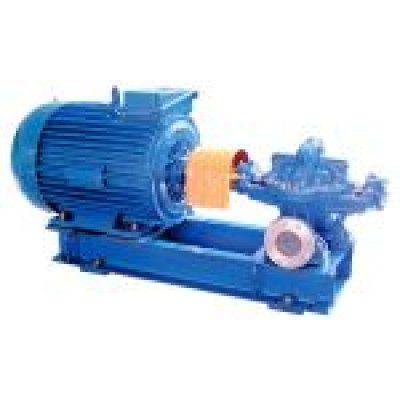

Горизонтальний одноступінчатий насос класу 1Д відцентрового типу має напівспіральнє двостороннє підведення рідиноводібного середовища, що перекачується до основного робочого органу агрегату - робочого колеса, а також спіральний відвід. Корпус такого насоса - чавунна або сталева виливка. Як правило, роз'єм корпусу у цього насоса, розташований в горизонтальній площині, що перетинає вісь ротора. Насоси класу 1Д обладнані спрямованими в різні боки патрубками напору і всмоктування в нижній зоні корпусу. Завдяки цьому розбирання і заміна роторних комплектуючих проводиться без демонтажу двигуна і від'єднання трубопроводу. Привід ротора у будь-якої моделі цього класу приводиться в дію від електродвигуна за допомогою пружної втулочно-пальчикової муфточки. Ротор спирається на радіальні, або радіально-упорні підшипники. Гідрозатвор сальника функціонує за рахунок підведення по каналу рідини конкретно до кільця сальника в кришці агрегату. Робоче колесо двостороннього входу врівноважує основні осьові сили. Залишки осьових сил сприймаються радіальними або радіально-упорними підшипниками. Виключений навіть незначний витік по валу завдяки використанню, як правило, подвійних сальникових ущільнень. Матеріалом деталей проточної частини насосів класу 1Д служить сірий чавун. Для видалення повітря, що знаходиться в насосі, в момент запуску агрегату необхідно під'єднати вакуумнасос до спеціального отвору в верхній ділянці кришки. Повітря мимовільно видаляється при заповненні насоса водою.
Принцип дії насоса класу 1Д - перетворення механічної енергії приводу в гідравлічну, але вже рідини завдяки гідродинамічному впливу багатолопатевого робочого колеса, системі підведення - відведення.
Вони затребувані для здійснення функціонування насосних станцій і промислового, і міського, і сільського водопостачання, наприклад, для меліорації або зрошення полів. Без розглянутих насосів не обійтися на насосних станціях, де відбувається забір води з нижчого рівня, ніж нульова відмітка.
Відцентрові насоси двостороннього входу класу 1Д і виконані на їх базі електроагрегати виконуються в кліматичному виконанні УХЛ 3.1, Т2 і У2 (нормативи ГОСТу 15150-69). В інтернет-магазині Ventilator представлений широкий асортимент насосів класу 1Д. Надійність і безсумнівна якість пропонованого товару гарантується постадійною перевіркою якості сировини, комплектуючих, ретельним контролем всього виробничого процесу виготовлення насосів і здійсненням фінішних випробувань на спеціальному стенді зразків кожної партії. Завдяки добре організованому телефонному зв'язку «замовник - магазин» клієнт зможе отримати інформацію, що його цікавить. Він без особливих зусиль підбере відповідну модель насоса класу 1Д, виходячи із завдань, що стоять перед його виробництвом, за прийнятною ціною.
