Відцентровий вентилятор гарячого дуття

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

ВГДН №15 з ел.двигуном АІР 315 М4 200 кВт 1500 об./хв, виконання 3

Є в наявності

Код товару: ID16510

1 683 507₴

Знайшли дешевше?

Відцентровий вентилятор гарячого дуття ВГДН №15 (Н – нагнітаючий)

Номінальна продуктивність: 72210 м³/год
Номінальний тиск: 3740 Па

Гранична температура повітря: не повинна перевищувати 400 °C на вході у вентиляторний агрегат.
У конструкції передбачено встановлення масляної ванни, яка забезпечує ефективне охолодження та безперервне змащування підшипників, що суттєво подовжує строк їх експлуатації.

Продуктивність, м³/год:72210

Тиск, Па:3740

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ВГДН №15 з ел.двигуном АІР 315 М4 200 кВт 1500 об./хв, виконання 3

1 683 507₴

Опис

Призначення вентиляторів гарячого дуття ВГДН №15
Відцентрові вентилятори гарячого дуття одностороннього всмоктування ВГДН №15 застосовуються для подачі повітря, нагрітого в повітропідігрівачах, в топки парових стаціонарних котлів (вентилятори первинного повітря). Допускається застосування вентиляторів в різних технологічних установках для переміщення чистого повітря і неагресивних незапилених газів з температурою до 400 °С.
Загальні відомості про вентилятори гарячого дуття ВГДН №15
Одностороннього всмоктування
Корпус спіральний поворотний
Вперед загнуті лопатки
Кількість лопаток – 16
Напрямок обертання – праве і ліве

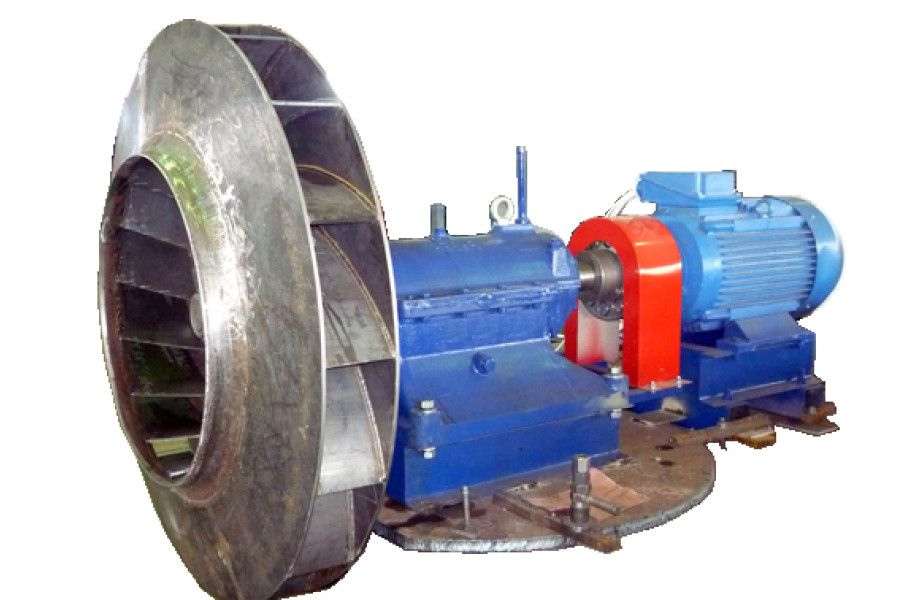

Конструкція вентиляторів гарячого дуття ВГДН №15
Конструкція вентиляторів гарячого дуття виконана за типом дуттьових вентиляторів типу ВД.
Вентилятор складається з наступних основних вузлів: робочого колеса, спірального корпусу, ходової частини, осьового направляючого апарату, рам під ходову частину і приводного електродвигуна з рамою.
Беручи до уваги підвищену температуру газоповітряної суміші, що перекачується, крильчатка робочого колеса, вхідний патрубок і направляючий апарат виготовляються з низьковуглецевої молібденової сталі.
Передбачена система охолодження валу ходової частини.
Умови експлуатації вентиляторів гарячого дуття ВГДН №15
Вентилятори гарячого дуття ВГДН №15 призначені для довготривалої роботи на відкритому повітрі і в приміщенні (поза будівлі під захистом від атмосферних опадів) в умовах помірного клімату (виконання У, категорія розміщення 2). Дозволяється температура навколишнього середовища не нижче -30 °С. Гранична температура повітря перед вентагрегатом не повинна перевищувати 400 °С.
Кути розвороту корпуса вентиляторів ВГДН №15:

Характеристики

Основні

Модель

ВГДН №15

Тип електродвигуна

АІР

Продуктивність, м³/год

72210

Тиск, Па

3740

Кліматичне виконання

У2

Макс. температура переміщуваного повітря, °С

400

Маса, кг

2470

Максимальний ККД, ηmax (%)

Електродвигун АІР 315 M4

Основні

Модель

АІР 315 М4

Тип електродвигуна

асинхронний

Вид

загальнопромисловий

Серія двигуна

АІР

Діаметр вала, мм

Напруга, В

380/660

Частота струму, Гц

Потужність електродвигуна кВт

200.0

Об./хв

1500

n, об./хв

1480

Кліматичне виконання

У3

Клас захисту пристрою, IP

ККД, %

Коефіцієнт потужності, cosφ

0,89

Маса, кг

1243

Габарит (висота осі обертання), мм

315

Споживаний номінальний струм, Iн (А)

369

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,4

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,2

Ставлення пускового струму до номінального, Iпуск/Iн

6,4

Фазність

3-фазний

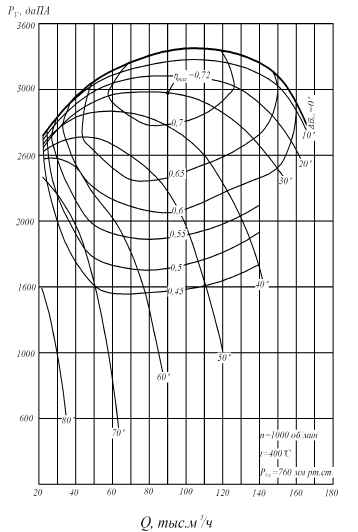

Аеродинамічні характеристики ВГДН №15 з ел.двигуном АІР 315 М4 200 кВт 1500 об./хв

Габаритні розміри вентилятора ВГДН №15 з ел.двигуном АІР 315 М4 200 кВт 1500 об./хв
