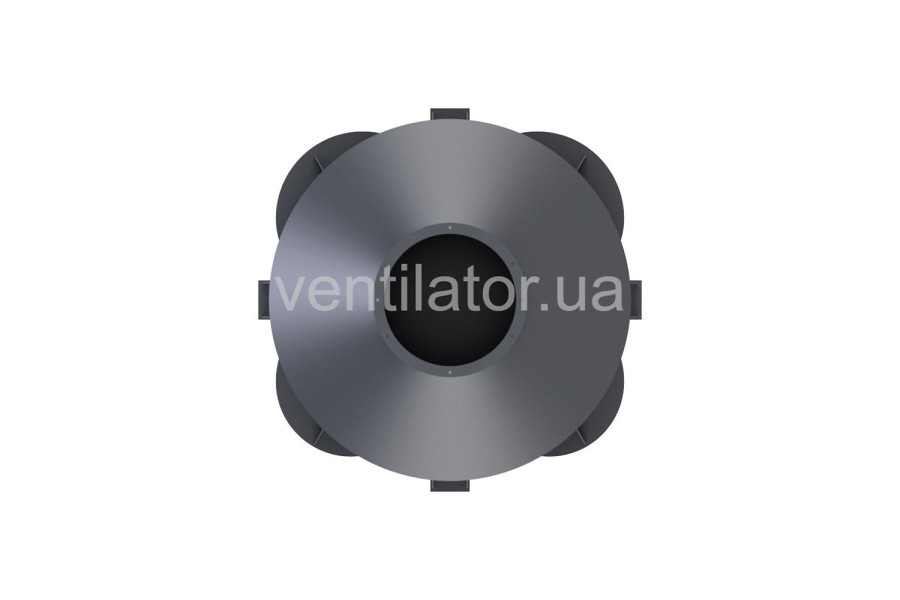

СЦН-40-500x4

Призначення циклонів СЦН-40-500x4
Високоефективний циклон-пиловловлювач СЦН-40-500x4 призначений для очищення газів і аспіраційного повітря від дрібного та середньодисперсного пилу. Розмір часток, що уловлюються з ефективністю 50%, у циклону СЦН-40 є найкращим серед усіх циклонів НІІОГАЗ і становить 1 мкм. Високий ступінь очищення досягається завдяки підвищеній інтенсивності обертального руху газу в корпусі циклону та зменшенню швидкості радіального стоку в напрямку вихлопної труби.

Переваги циклонів СЦН-40-500x4

• Ефективність очищення повітря становить 90–98%
• Можливість використання на будь-якому підприємстві
• Відсутність аналогів
• Доступна ціна
• Проста і надійна конструкція

Принцип роботи циклонів СЦН-40-500x4
Очищення газу відбувається за рахунок його руху по спіралі вниз по корпусу циклону. Завдяки закручуванню потоку виникає відцентрова сила, яка відокремлює тверді частки від газу, направляючи їх до стінок циклону, після чого вони осідають у бункер.

Рух матеріалу в циклоні:

• Газ, пил, пісок і метал надходять у циклон через бічний отвір, де починається процес очищення.
• Під дією відцентрової сили тверді частки досягають стінок циклону і поступово опускаються вниз у бункер. Швидкість руху складає 3–8 м/с, кількість обертів – 3–7.
• Пил накопичується у спеціальному бункері.

Конструкція циклонів СЦН-40-500x4

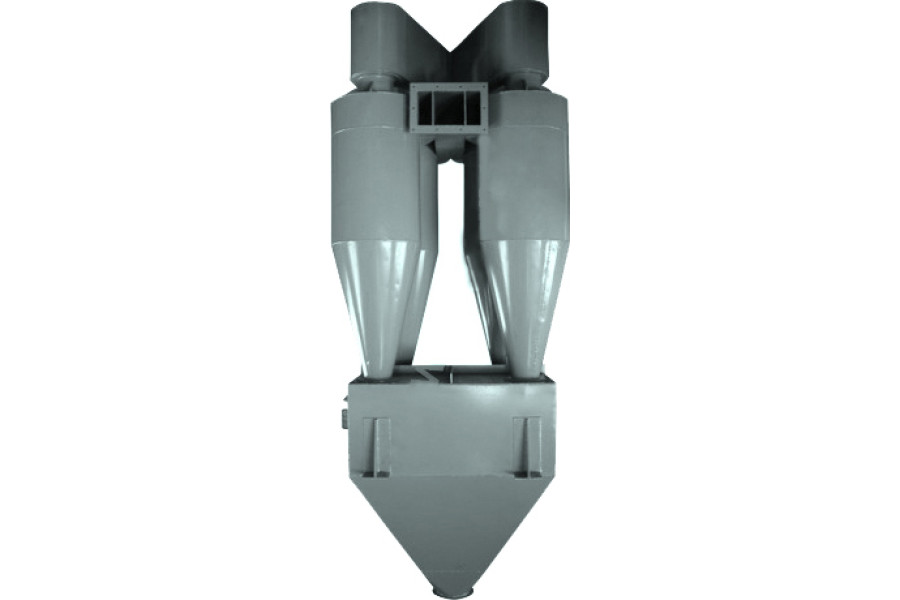

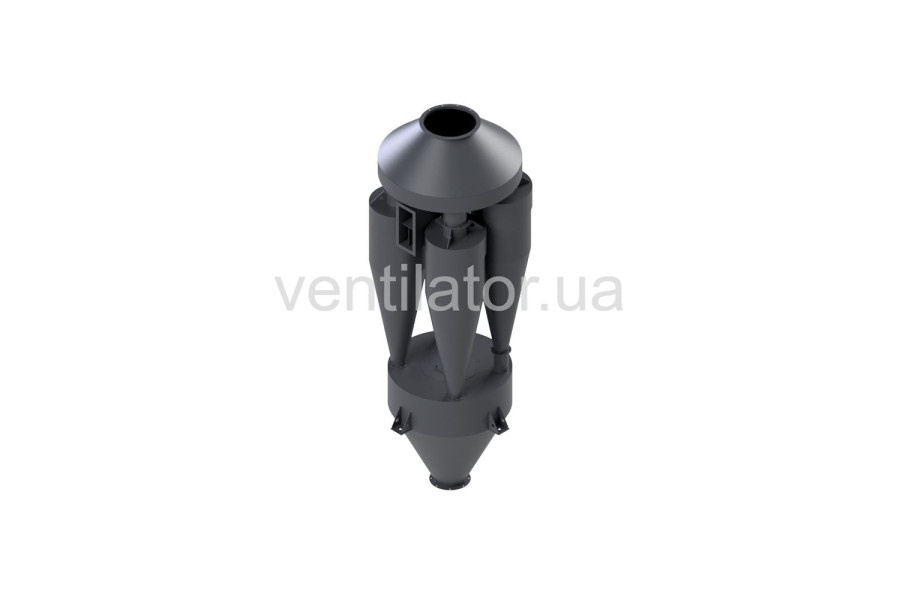

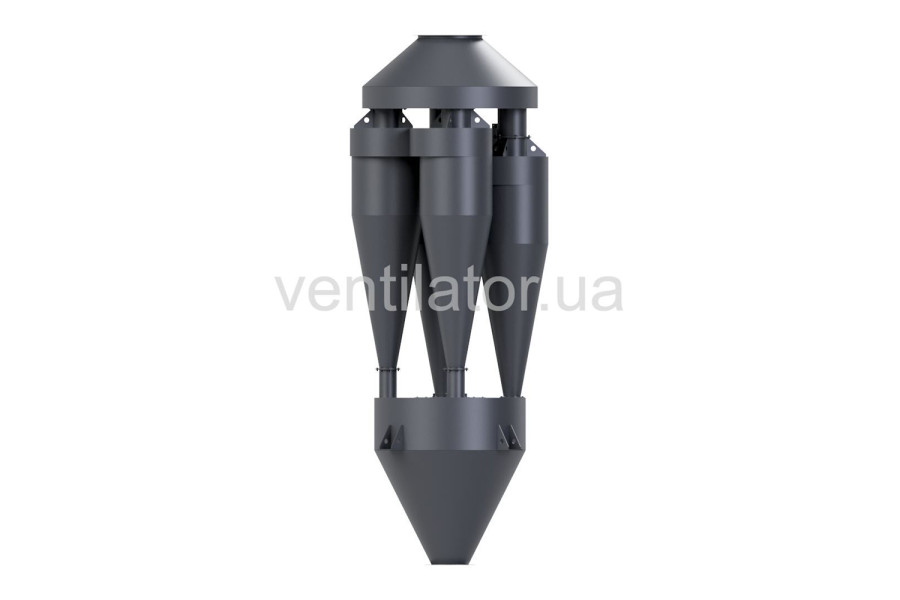

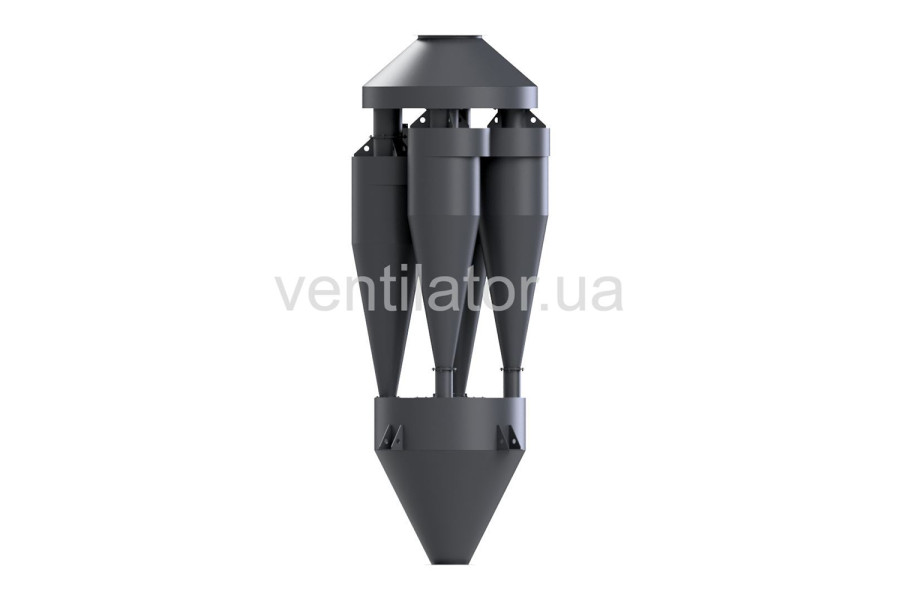

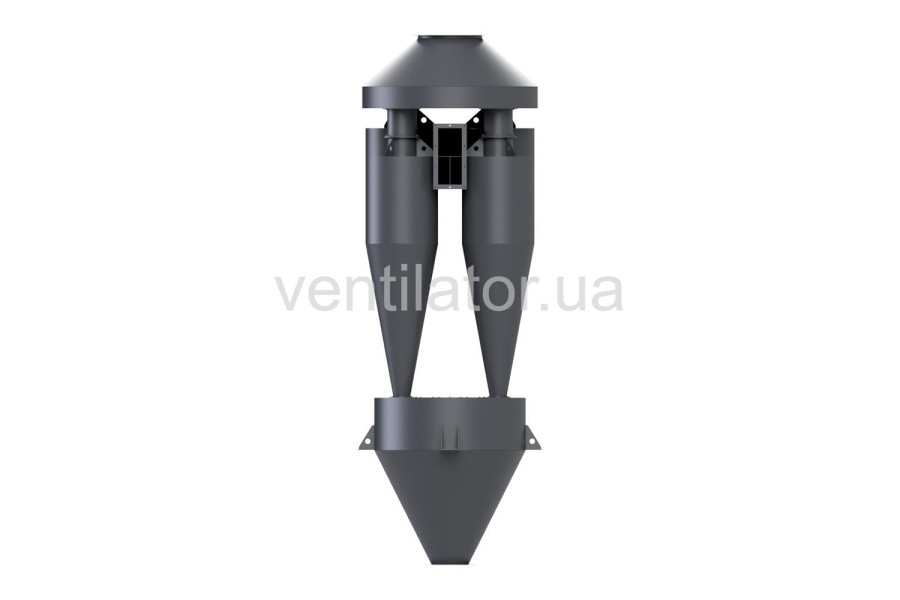

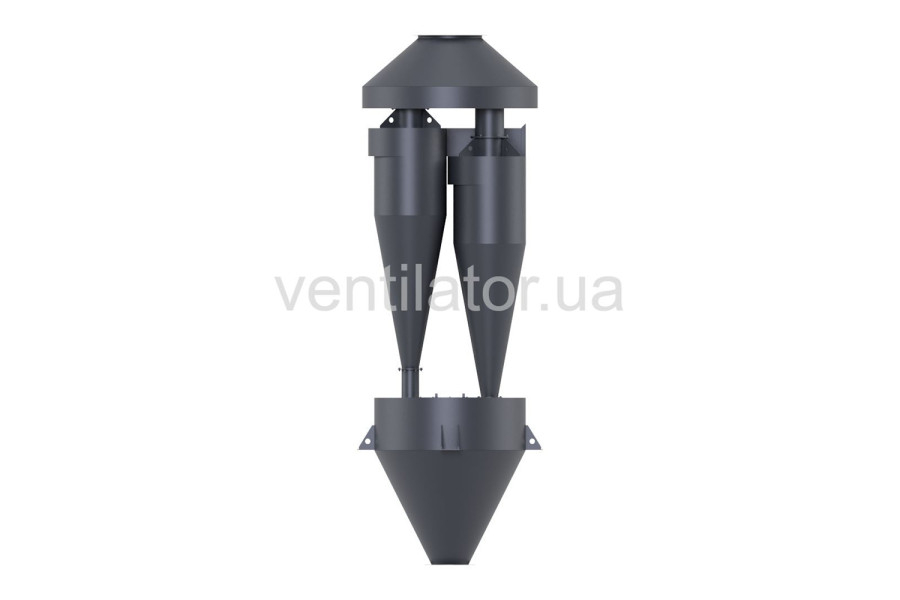

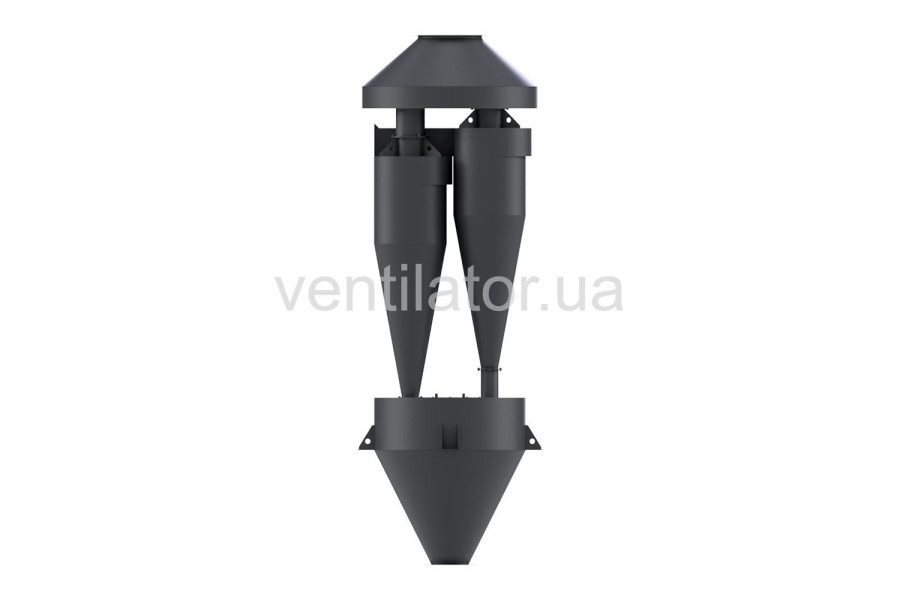

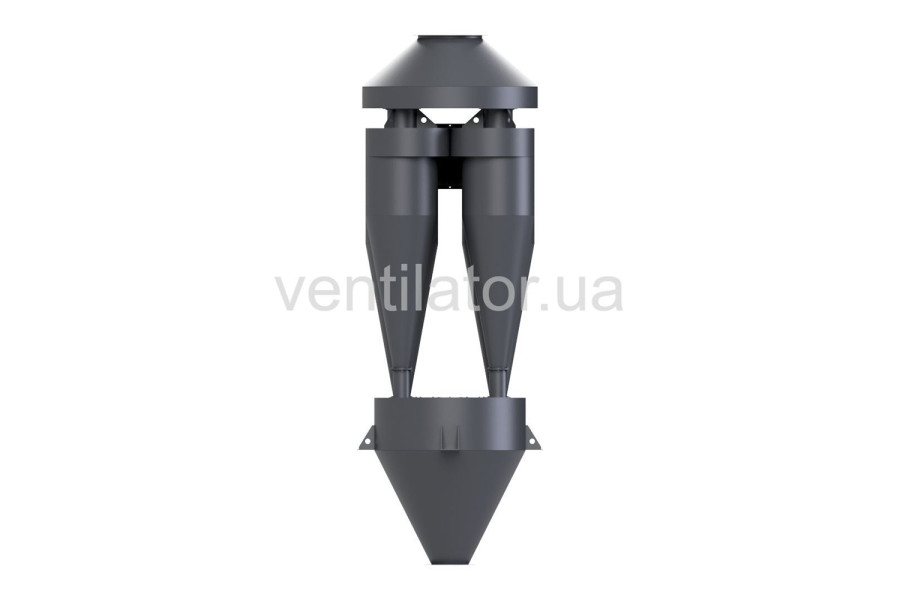

Циклони виготовляються з нержавіючої сталі (для харчової промисловості) або з чорного металу. Можливе виготовлення з інших матеріалів під замовлення. Усі отвори обладнані фланцями для зручного з'єднання елементів в єдину систему. Виріб покривається захисною фарбою та пакується в плівку. Доступні правобічні та лівосторонні варіанти виконання. Модель СЦН-40 може об’єднуватися у батарейні установки від 2 до 10 шт.

Циклон комплектується бункером. Його форма, товщина металу, габарити та ціна залежать від умов експлуатації і вимог замовника. Бункер виготовляють з урахуванням інтервалів між очищенням.

Монтаж циклонів СЦН-40-500x4
Газовий потік нагнітається пиловим вентилятором у циклон СЦН-40, де відбувається очищення. Вентилятор може розташовуватись як перед циклоном, так і після нього:

• При розташуванні перед циклоном доцільно використовувати пилові вентилятори.
• При монтажі після циклону можливе використання вентиляторів ВЦ 14-46 (за умови наявності розкручування повітря).

Ціна на циклон СЦН-40-500x4 вказана без урахування вартості бункера, постаменту та пилового затвора (розраховується окремо).

Технічні особливості

• Збірна коробка може повертатись відносно осі циліндра на кут:
  • 90º – для СЦН-40-300
  • 60º – для СЦН-40-400; СЦН-40-500; СЦН-40-600
  • 45º – для СЦН-40-700; СЦН-40-800; СЦН-40-900
  • 36º – для СЦН-40-1000; СЦН-40-1100; СЦН-40-1200
• Фракційна ефективність пиловловлення:
  • 2,5–3,0 мкм – 39,2%
  • 2,5–4,0 мкм – 45,2%
  • 4,0–6,3 мкм – 53,1%
  • 6,3–10,0 мкм – 60,0%
  • 10,0–16,0 мкм – 65,1%
  • 16,0–25,0 мкм – 72,0%
  • 25,0–40,0 мкм – 81,1%
  • 40,0–63,0 мкм – 86,8%
  • 63,0–100,0 мкм – 91,6%
  • 100,0–160,0 мкм – 96,9%
  • 160,0–1000,0 мкм – 100%
• Швидкість входу повітря V = 16,0 – 21,5 м/с
• Коефіцієнт гідравлічного опору ξвх = 8,3
• Максимальна концентрація пилу на вході – не більше 500 г/м³
• Температура газу, що очищається – до 400 °С
• Максимальний тиск (розрідження) – 15000 Па
