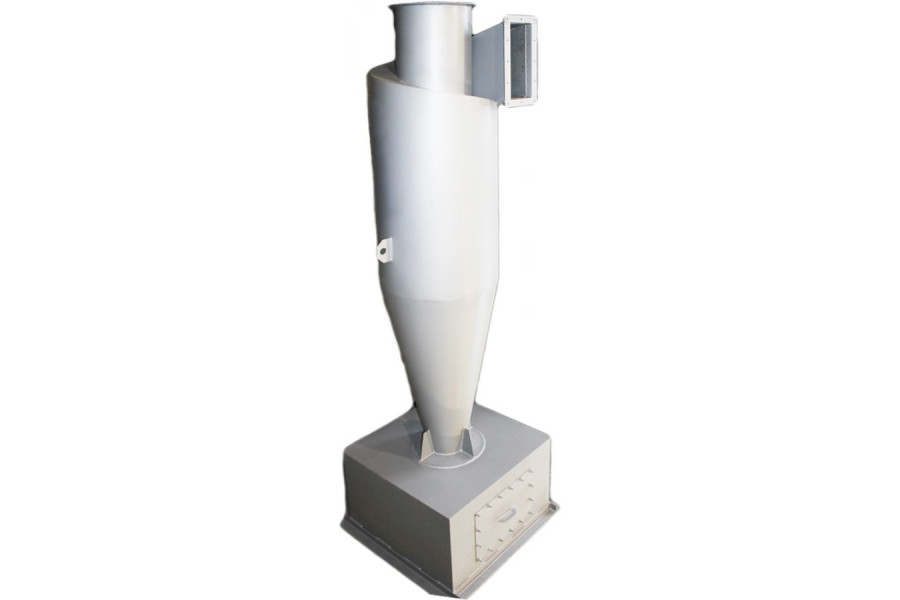

Універсальний циклон-пиловловлювач одиночного виконання з равликом і бункером ЦН-15-700х1УП

Name: ЦН-15-700х1УП
Brand: КВЗ
Price: 130130 UAH
Availability: InStock

Виробник: КВЗ

Все про товар

Опис

Характеристики

Відгуки 0

Популярний

Є в наявності

Код товару: ID16743

130 130₴

Знайшли дешевше?

ЦН - 15 - 700 - 1УП

Ц – циклон;
Н – конструкция НИИОГаза;
15 – угол наклона входного патрубка;
700 – диаметр цилиндрической части циклона – 700 мм.
1 – одиночне виконання.
У – камера очищеного газу у формі равлика (улітки).
П – пірамідальний бункер для збору пилу.

Продуктивність, м³/год:4400-5180

Тиск, Па:500

Діаметр, мм:700

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

ЦН-15-1000х1УП 234 234₴
ЦН-15-1200х1УП 320 320₴
ЦН-15-1400х1УП 426 426₴
ЦН-15-300х1УП 35 035₴
ЦН-15-400х1УП 52 052₴
ЦН-15-450х1УП 56 056₴
ЦН-15-500х1УП 64 064₴
ЦН-15-550х1УП 87 087₴
ЦН-15-600х1УП 96 096₴
ЦН-15-650х1УП 115 115₴

Каталог

ЦН-15-700х1УП

130 130₴

Опис

Застосування циклонів ЦН-15-700х1УП

Циклон ЦН 15 — найбільш затребувана і універсальна модель пиловловлювача. Його функція — видалення з газоподібного середовища частинок сухого пилу. Цей пристрій встановлюється в дробильних, помольних установках, використовується при переміщенні сипких матеріалів і транспортуванні летючого попелу.

Циклони ЦН-15-700х1УП застосовуються для очищення сухих газів, які виділяються при різних технологічних процесах. Однак для очищення газоподібних середовищ, в яких присутня крапельно-рідка фаза або конденсат пари, дані установки застосовувати не рекомендується. Також їх не слід використовувати для очищення повітря від злипаючогося або волокнистого пилу та в умовах токсичних або вибухонебезпечних середовищ.

Принцип роботи циклонів ЦН-15-700х1УП

Уловлювання пилу в циклоні ЦН відбувається під дією відцентрових сил, що виникають при тангенціальній подачі запиленого газу в корпус циклону з відносно високою швидкістю. Частки пилу відкидаються до стінки циклона, швидкість газу після виходу з кільцевого зазору між корпусом циклону та трубою виходу газу значно знижується і стає меншою за швидкість витання частинок пилу. У центральній частині циклону відбувається зміна напряму руху газу на 180° і повне відділення частинок пилу під дією сил інерції. Пил осідає в нижній частині корпусу й потрапляє в бункер-накопичувач.

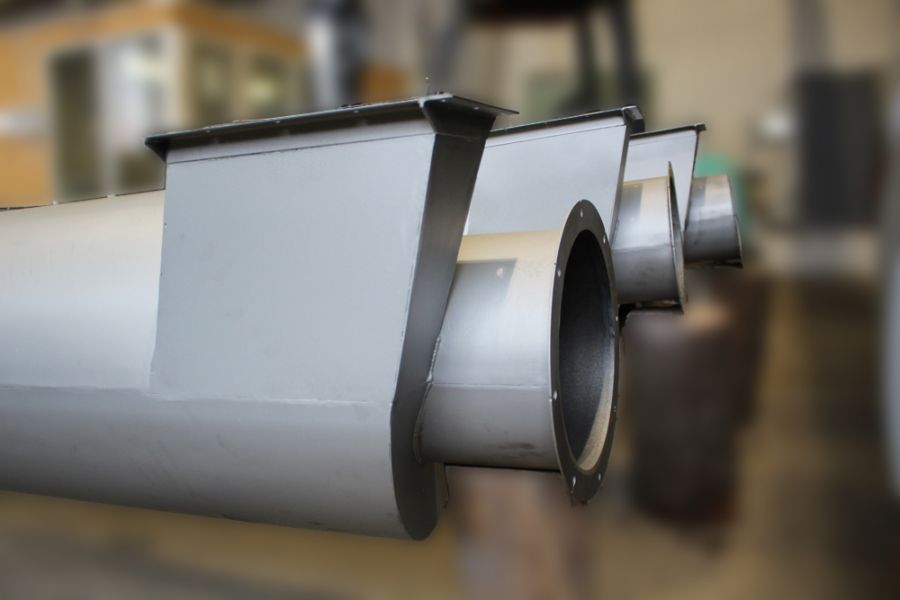

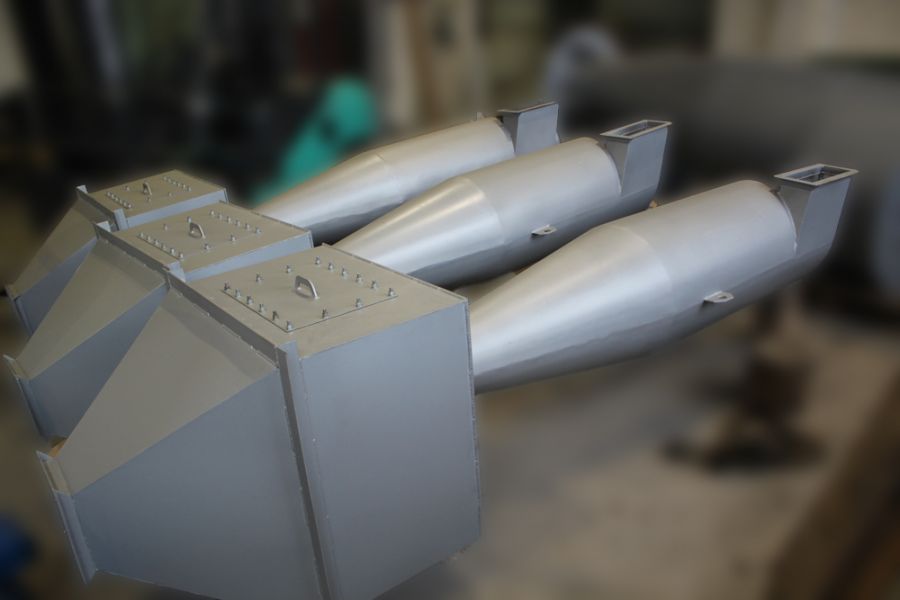

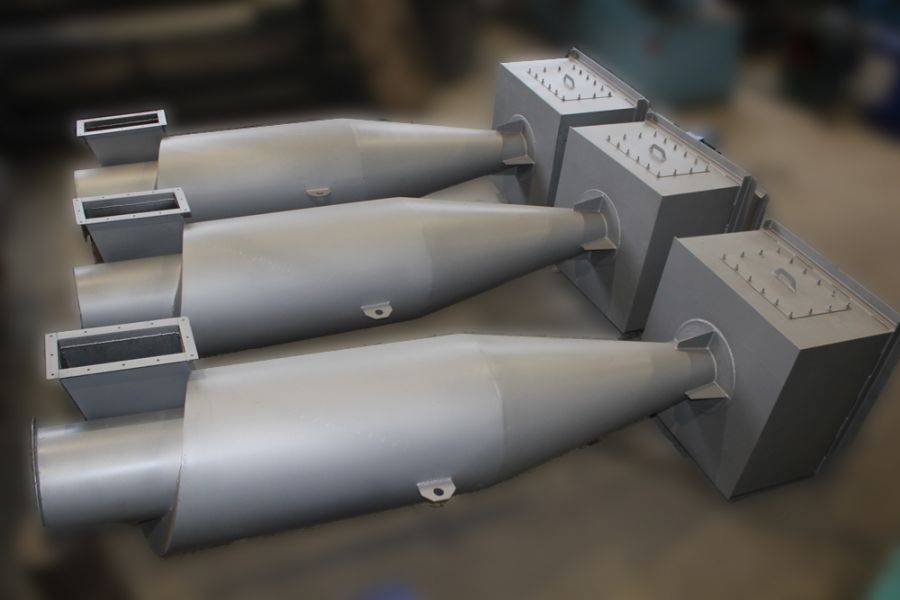

Конструкція циклонів ЦН-15-700х1УП

Циклони ЦН-15 можуть виготовлятися у вибухобезпечному виконанні — конструктивно передбачені вибухові клапани, а бункер має мінімальні розміри, щоб уникнути накопичення вибухонебезпечного пилу. Для збільшення терміну служби циклонів у місцях найбільшого зносу (у нижній частині конуса, у вхідній частині «равлика») дозволено приварювати додаткові листи із зовнішнього боку корпусу. Циклони діаметром менше 800 мм не рекомендується застосовувати для уловлювання абразивного пилу через підвищений знос.

Матеріал виготовлення — вуглецева сталь (до -40^оС), при нижчих температурах використовуються низьколеговані сталі.

В залежності від умов експлуатації циклони ЦН-15 випускають в одиночному або груповому виконанні. Групові циклони можуть бути з правим або лівим напрямком обертання потоку, а одиночні — лише з правим (але за запитом замовника напрямок може змінюватися). Групові агрегати можуть мати камеру очищеного газу («збірник» або «равлик»), а одиночний — лише «равлика».

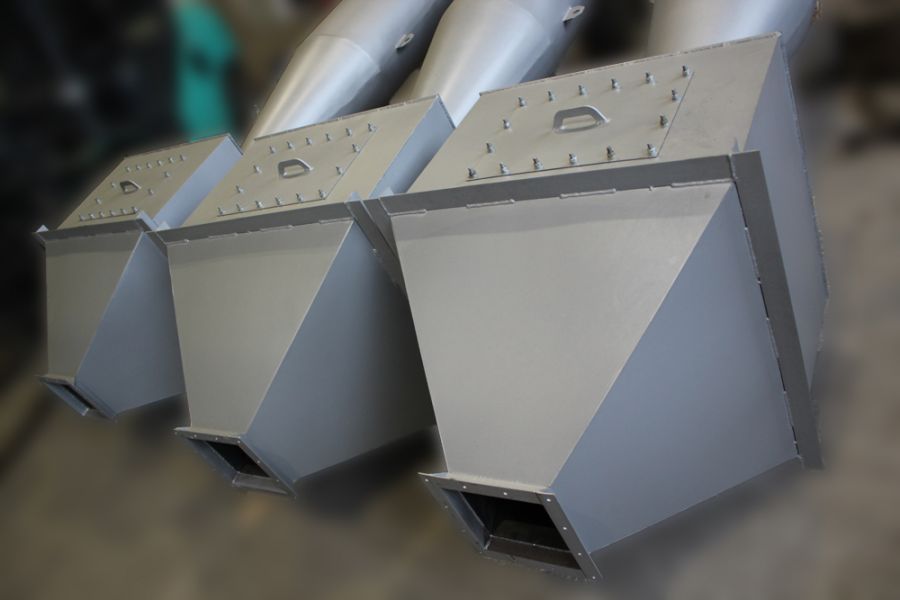

Циклон може поставлятись із бункером. Його розміри, форма та вартість варіюються залежно від бажаного інтервалу очищення. Бункери мають пірамідальну форму.

Монтаж циклонів ЦН-15-700х1УП

Пиловий вентилятор подає повітря в систему, а циклон фільтрує його. Вентилятор може розміщуватись перед або після циклону. У першому випадку доцільно використовувати пиловий вентилятор. У другому (вентилятор після циклону) можна застосувати ВЦ 14-46, але обов’язково за наявності розкручувача повітря.

Характеристики

Основні

Модель

ЦН-15-700х1УП

Продуктивність, м³/год

4400-5180

Тиск, Па

500

Маса, кг

650

Висота, мм

5088

Ширина, мм

1032х1032

Діаметр, мм

700

Довжина прямокутного перерізу, мм

472

Температура переміщуваного середовища, °С

400

Ширина прямокутного перерізу, мм

192
