Конструктівні елементи на прикладі моделі ЦН-15-200х1УП(С)
- Ц - циклон;
- Н - конструкція НДІОгаза;
- 15 - кут нахилу вхідного патрубка відносно горизонталі (град.);
- 200 - внутрішній діаметр циліндричної частини циклона (мм);
- 1 - кількість циклонів в групі;
- У - з камерою очищеного газу у вигляді «равлика»;
- C – з камерою очищеного газу у вигляді збірки;
- П - пірамідальна форма бункера.
- Опис
- Умовні
позначення - Конструктивні
елементи - Технічні
характеристики - Габаритні
розміри - Відгуки
- Задати
питання
Товари в цій серії (14)

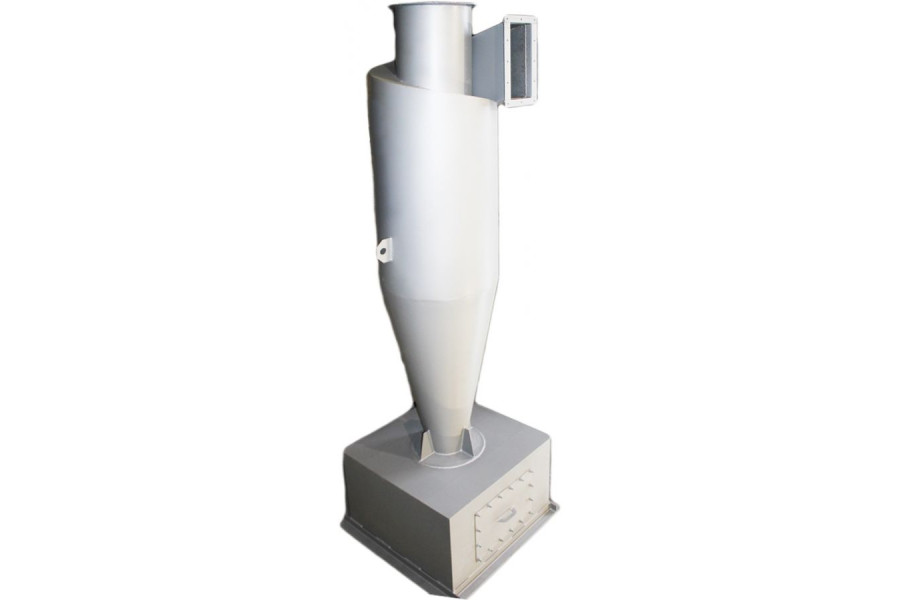

Універсальний циклон-пиловловлювач одиночного виконання з равликом і бункером | Продуктивність, м3/год | Висота, мм | Діаметр, мм | Маса, кг | Робочий тиск (макс.), Па | Ціна, грн. з ПДВ |
---|---|---|---|---|---|---|
ЦН-15-1000х1УП | 7100-11300 | 6926 | 1000 | 1170 | 500 | Договірна |
ЦН-15-1200х1УП | 10200-16200 | 8248 | 1200 | 1600 | 500 | Договірна |
ЦН-15-1400х1УП | 13900-22200 | 9470 | 1400 | 2130 | 500 | Договірна |
ЦН-15-300х1УП | 828-954 | 2493 | 300 | 170 | 500 | Договірна |
ЦН-15-400х1УП | 1450-1691 | 3000 | 400 | 260 | 500 | Договірна |
ЦН-15-450х1УП | 1835-2141 | 3333 | 450 | 315 | 500 | Договірна |
ЦН-15-500х1УП | 2270-2645 | 3665 | 500 | 370 | 500 | Договірна |
ЦН-15-550х1УП | 2740-3200 | 4024 | 550 | 435 | 500 | Договірна |
ЦН-15-600х1УП | 3262-3810 | 4382 | 600 | 500 | 500 | Договірна |
ЦН-15-650х1УП | 3825-4460 | 4735 | 650 | 575 | 500 | Договірна |
ЦН-15-700х1УП | 4400-5180 | 5088 | 700 | 650 | 500 | Договірна |
ЦН-15-750х1УП | 5100-5950 | 5396 | 750 | 725 | 500 | Договірна |
ЦН-15-800х1УП | 5800-6740 | 5704 | 800 | 800 | 500 | Договірна |
ЦН-15-900х1УП | 5700-9200 | 6310 | 900 | 980 | 500 | Договірна |
