Універсальний циклон-пиловловлювач одиночного виконання без равлика ЦН-15-300х1

Застосування циклонів ЦН-15-300х1
ЦН-15-300х1 – універсальний та найбільш затребуваний тип циклона для очищення повітря від сухого пилу. Він ефективно працює у дробильних і помольних установках, використовується при транспортуванні сипких матеріалів та летючого попелу.

Циклони ЦН-15-300х1 застосовуються для очищення сухих газів, що виділяються у технологічних процесах. Водночас їх не рекомендується використовувати у випадках, коли:

• в газовому середовищі є крапельно-рідка фаза або конденсат;
• повітря містить злипаючийся чи волокнистий пил;
• умови експлуатації пов’язані з токсичними або вибухонебезпечними середовищами.

Принцип роботи циклону ЦН-15-300х1
Робота циклону базується на дії відцентрових сил. Запилений газ тангенціально надходить у корпус з великою швидкістю, утворюючи вихровий потік. Частки пилу відкидаються до стінок циклона, швидкість газу зменшується нижче швидкості витання частинок, і вони осідають у нижній частині корпусу, потрапляючи у бункер-накопичувач. Очищене повітря виходить через вихлопну трубу.

Конструкція циклонів ЦН-15-300х1

• Може виготовлятися у вибухобезпечному виконанні (вибухові клапани, мінімальний бункер);

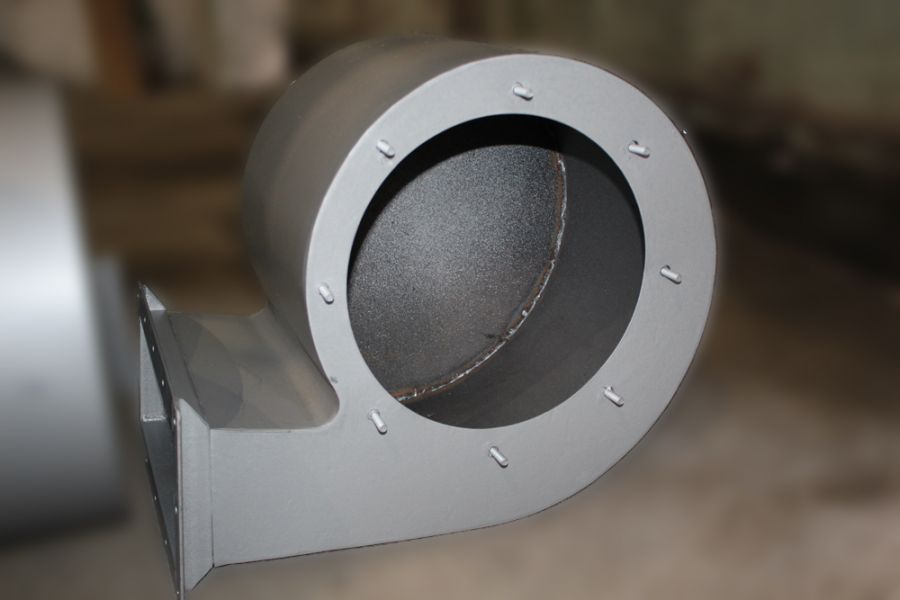

• Для підвищення зносостійкості можливе укріплення найбільш вразливих ділянок корпусу (нижня частина конуса, вхід «равлика»);
• Циклони діаметром менше 800 мм не рекомендується застосовувати для абразивного пилу через підвищений знос;
• Матеріал виготовлення – вуглецева сталь (експлуатація до -40°С), для нижчих температур використовуються низьколеговані сталі;
• Випускаються в одиночному та груповому виконанні (з правим або лівим напрямком потоку);

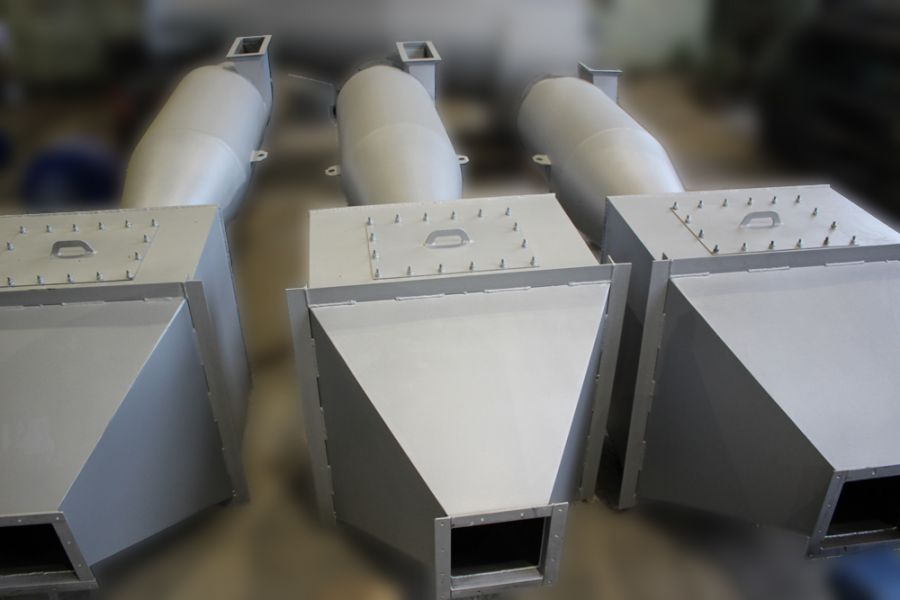

• Можуть комплектуватися бункером пірамідальної форми для збору пилу.

Монтаж циклонів ЦН-15-300х1
Циклон монтується у систему з пиловим вентилятором:

• Вентилятор може розташовуватись перед циклоном (рекомендується пиловий вентилятор);
• Або після циклону – з використанням ВЦ 14-46 і встановленням розкручувача повітря.

Технічні характеристики циклону ЦН-15-300х1

• Фракційна ефективність пиловловлення:
  • δ50 = 2,5–3,0 мкм – 48,1%;
  • δ50 = 2,5–4,0 мкм – 56,5%;
  • δ50 = 4,0–6,3 мкм – 77,2%;
  • δ50 = 6,3–10,0 мкм – 80,0%;
  • δ50 = 10,0–16,0 мкм – 85,0%;
  • δ50 = 16,0–25,0 мкм – 86,3%;
  • δ50 = 25,0–40,0 мкм – 88,0%;
  • δ50 = 40,0–63,0 мкм – 89,9%;
  • δ50 = 63,0–100,0 мкм – 99,3%;
  • δ50 = 100,0–160,0 мкм – 99,8%;
  • δ50 = 160,0–1000,0 мкм – 100%.
• Швидкість входу повітря: 15,0 – 21,0 м/с;
• Коефіцієнт гідравлічного опору:
  • з «равликом» ξ = 6,7;
  • без «равлика» ξ = 7,8.
• Максимальна концентрація пилу на вході:
  • для нелипкого пилу – до 1000 г/м³;
  • для пилу середньої липкості – до 250 г/м³.
• Температура газу, що очищається – до 400°С;
• Максимальний тиск (розрідження) – до 5000 Па.

Висновок
Циклон ЦН-15-300х1 – це надійний і ефективний апарат для очищення повітря від сухого пилу, який поєднує універсальність, довговічність і простоту обслуговування. Він підходить як для одиночного, так і для групового використання у промислових умовах.
