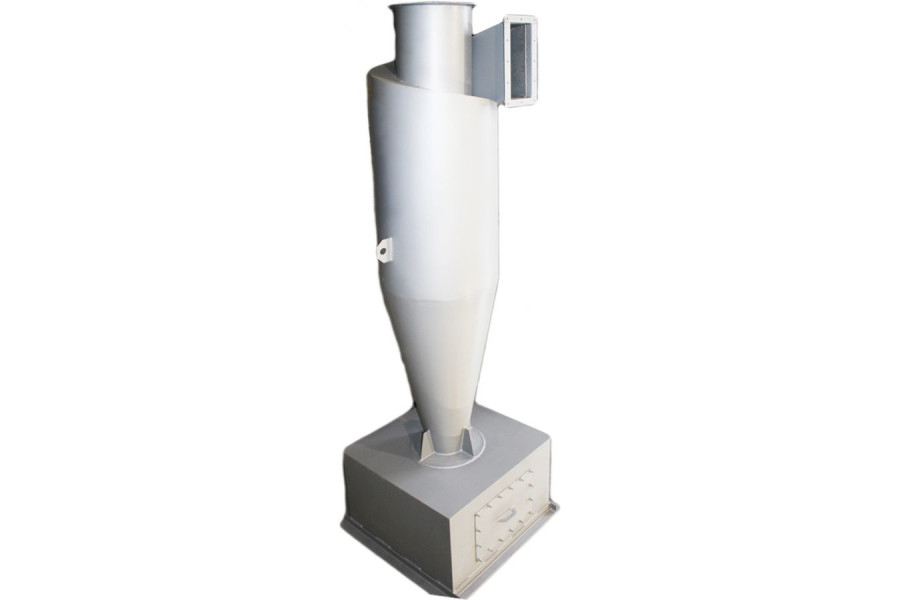

Конструктівні елементи на прикладі моделі ЦН-15-200х1УП(С)
- Ц - циклон;
- Н - конструкція НДІОгаза;
- 15 - кут нахилу вхідного патрубка відповідно горизонталі (град.);
- 200 - внутрішній діаметр циліндричної частини циклона (мм);
- 1 - кількість циклонів в групі;
- У - з камерою очищеного газу у вигляді «равлика»;
- C – з камерою очищеного газу у вигляді збірника;
- П - пірамідальна форма бункера.
- Опис
- Умовні
позначення - Конструктивні
елементи - Технічні
характеристики - Габаритні
розміри - Відгуки
- Задати
питання
Товари в цій серії (28)
Універсальний циклон-пиловловлювач одиночного виконання без равлика | Продуктивність, м3/год | Висота, мм | Діаметр, мм | Маса, кг | Робочий тиск (макс.), Па | Ціна, грн. з ПДВ |
---|---|---|---|---|---|---|
ЦН-15-1000х1 | 7100-11300 | 4560 | 1000 | 450 | 500 | Договірна |
ЦН-15-1000х1У | 7100-11300 | 5110 | 1000 | 563 | 500 | Договірна |
ЦН-15-1200х1 | 10200-16200 | 5472 | 1200 | 647 | 500 | Договірна |
ЦН-15-1200х1У | 10200-16200 | 6132 | 1200 | 868 | 500 | Договірна |
ЦН-15-1400х1 | 13900-22200 | 6384 | 1400 | 881 | 500 | Договірна |
ЦН-15-1400х1У | 13900-22200 | 7154 | 1400 | 1100 | 500 | Договірна |
ЦН-15-300х1 | 828-954 | 1368 | 300 | 40 | 500 | Договірна |
ЦН-15-300х1У | 828-954 | 1533 | 300 | 50 | 500 | Договірна |
ЦН-15-400х1 | 1450-1691 | 1824 | 400 | 72 | 500 | Договірна |
ЦН-15-400х1У | 1450-1691 | 2044 | 400 | 90 | 500 | Договірна |
ЦН-15-450х1 | 1835-2141 | 2052 | 450 | 91 | 500 | Договірна |
ЦН-15-450х1У | 1835-2141 | 2300 | 450 | 115 | 500 | Договірна |
ЦН-15-500х1 | 2270-2645 | 2280 | 500 | 112 | 500 | Договірна |
ЦН-15-500х1У | 2270-2645 | 2555 | 500 | 146 | 500 | Договірна |
ЦН-15-550х1 | 2740-3200 | 2508 | 550 | 136 | 500 | Договірна |
ЦН-15-550х1У | 2740-3200 | 2810 | 550 | 170 | 500 | Договірна |
ЦН-15-600х1 | 3262-3810 | 2736 | 600 | 162 | 500 | Договірна |
ЦН-15-600х1У | 3262-3810 | 3067 | 600 | 202 | 500 | Договірна |
ЦН-15-650х1 | 3825-4460 | 2964 | 650 | 190 | 500 | Договірна |
ЦН-15-650х1У | 3825-4460 | 3322 | 650 | 238 | 500 | Договірна |
ЦН-15-700х1 | 4400-5180 | 3192 | 700 | 220 | 500 | Договірна |
ЦН-15-700х1У | 4400-5180 | 3577 | 700 | 275 | 500 | Договірна |
ЦН-15-750х1 | 5100-5950 | 3420 | 750 | 253 | 500 | Договірна |
ЦН-15-750х1У | 5100-5950 | 3833 | 750 | 316 | 500 | Договірна |
ЦН-15-800х1 | 5800-6740 | 3648 | 800 | 288 | 500 | Договірна |
ЦН-15-800х1У | 5800-6740 | 4088 | 800 | 360 | 500 | Договірна |
ЦН-15-900х1 | 5700-9200 | 4104 | 900 | 364 | 500 | Договірна |
ЦН-15-900х1У | 5700-9200 | 4599 | 900 | 455 | 500 | Договірна |
