Застосування циклонів ЦН-15-1200х1

Циклон ЦН 15 — найбільш затребувана і універсальна модель пиловловлювача. Його функція — видалення з газоподібного середовища частинок сухого пилу. Цей пристрій встановлюється в дробильних, помольних установках, використовується при переміщенні сипких матеріалів і транспортуванні летючого попелу.

Циклони ЦН-15-1200х1 застосовуються для очищення сухих газів, які виділяються при різних технологічних процесах. Однак для очищення газоподібних середовищ, в яких присутня крапельно-рідка фаза або конденсат пари, дані установки застосовувати не рекомендується. Також їх не слід використовувати для очищення повітря від злипаючогося або волокнистого пилу та в умовах токсичних або вибухонебезпечних середовищ.

Принцип роботи циклонів ЦН-15-1200х1

Уловлювання пилу в циклоні ЦН відбувається під дією відцентрових сил, що виникають при тангенціальній подачі запиленого газу в корпус циклону з відносно високою швидкістю. Частки пилу відкидаються до стінки циклона, швидкість газу після виходу з кільцевого зазору між корпусом циклону та трубою виходу газу значно знижується і стає меншою за швидкість витання частинок пилу. У центральній частині циклону відбувається зміна напряму руху газу на 180° і повне відділення частинок пилу під дією сил інерції. Пил осідає в нижній частині корпусу й потрапляє в бункер-накопичувач.

Конструкція циклонів ЦН-15-1200х1

Циклони ЦН-15 можуть виготовлятися у вибухобезпечному виконанні — конструктивно передбачені вибухові клапани, а бункер має мінімальні розміри, щоб уникнути накопичення вибухонебезпечного пилу. Для збільшення терміну служби циклонів у місцях найбільшого зносу (у нижній частині конуса, у вхідній частині «равлика») дозволено приварювати додаткові листи із зовнішнього боку корпусу. Циклони діаметром менше 800 мм не рекомендується застосовувати для уловлювання абразивного пилу через підвищений знос.

Матеріал виготовлення — вуглецева сталь (до -40^оС), при нижчих температурах використовуються низьколеговані сталі.

В залежності від умов експлуатації циклони ЦН-15 випускають в одиночному або груповому виконанні. Групові циклони можуть бути з правим або лівим напрямком обертання потоку, а одиночні — лише з правим (але за запитом замовника напрямок може змінюватися). Групові агрегати можуть мати камеру очищеного газу («збірник» або «равлик»), а одиночний — лише «равлика».

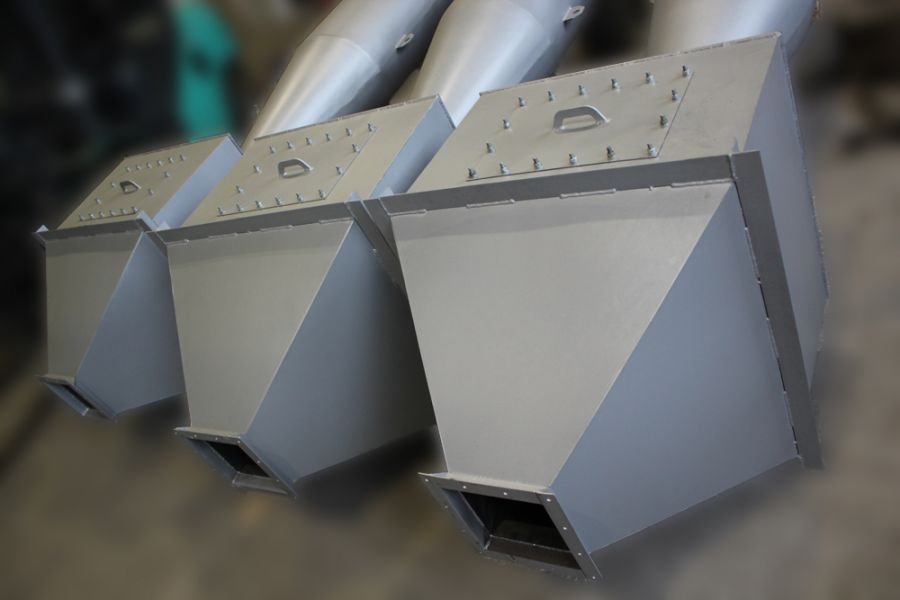

Циклон може поставлятись із бункером. Його розміри, форма та вартість варіюються залежно від бажаного інтервалу очищення. Бункери мають пірамідальну форму.

Монтаж циклонів ЦН-15-1200х1

Пиловий вентилятор подає повітря в систему, а циклон фільтрує його. Вентилятор може розміщуватись перед або після циклону. У першому випадку доцільно використовувати пиловий вентилятор. У другому (вентилятор після циклону) можна застосувати ВЦ 14-46, але обов’язково за наявності розкручувача повітря.
