Пиловловлюючий агрегат ЗІЛ-900М з ел.двигуном АІР 80 B2 2,2 кВт 3000 об./хв

Пиловловлюючий агрегат серії ЗІЛ-900М (ЗИЛ 900) з електродвигуном Електродвигун АІР 80 B2 2.2 Потужність електродвигуна кВт 3000 Об./хв, являє собою установку (промисловий пилосос), який застосовується для очищення повітря в приміщеннях з температурою повітря від -40 до +40°С і вологістю до 100%.

Пиловловлюючий агрегат ЗІЛ-900М з ел.двигуном АІР 80 B2 2,2 кВт 3000 об./хв (ЗИЛ 900) не може використовуватися в приміщеннях, в повітрі яких утримуються липкі, хімічно активні і волокнисті забруднення. Максимальний рівень допустимої запиленості приміщень для пиловловлювача ЗІЛ складає 350 г/м³.

Пиловловлюючий агрегат ЗІЛ-900М складається з наступних вузлів:

• вентилятор ЗІЛ-900М з електродвигуном Електродвигун АІР 80 B2 2.2 Потужність електродвигуна кВт 3000 Об./хв;
• корпус, в якому розташовані циклон і дванадцять фільтруючих рукавів;
• бункер із совком для видалення пилу.

Рукавниий фільтр агрегату періодично очищується від пилу за допомогою ручного механізму, що струшується. Для відводу запиленого повітря з укриття слід застосовувати круглі металеві повітроводи або гнучкі металеві рукави. Повітроводи прокладаються по найкоротшому шляху, бажано без відводів.

Вентиляційні пиловловлюючі агрегати ЗІЛ-900М з ел.двигуном АІР 80 B2 2,2 кВт 3000 об./хв (ЗИЛ 900) виготовляються відповідно до ДСТУ 10616-90.

Застосування пиловловлюючого агрегату ЗІЛ-900М з ел.двигуном АІР 80 B2 2,2 кВт 3000 об./хв (ЗИЛ 900):

У технологічному циклі багатьох промислових приміщень утворюється пил різних фракцій, гранично допустима концентрація якого регламентується ДСТУ 12.1.005-88. Найбільша кількість пилу утворюється при обробці дерева або будівельних матеріалів, шліфовці і різанні металу, а також у легкій і харчовій промисловості. Підвищений вміст пилу у виробничих приміщеннях знижує продуктивність праці, тому повітря підлягає примусовому очищенню від пилу. Найбільш економічно доцільним рішенням по очистки пилу є установка агрегатів-пиловловлювачів, призначених для видалення пилу, стружки з робочої зони приміщень.

Пиловловлюючий агрегат ЗІЛ-900М з ел.двигуном АІР 80 B2 2,2 кВт 3000 об./хв (ЗИЛ 900) може фільтрувати 720 м³ повітря і не потребує влаштуванні додаткових елементів для припливу повітря ззовні. Вентиляційний пиловловлюючий агрегат ЗІЛ-900м найчастіше застосовується для уловлювання пилу, що відсмоктується від укриття абразивних кругів заточувальних, обдирних і шліфувальних верстатів.

Конструкція і принцип дії пиловловлюючого агрегату ЗІЛ-900М з ел.двигуном АІР 80 B2 2,2 кВт 3000 об./хв (ЗИЛ 900):

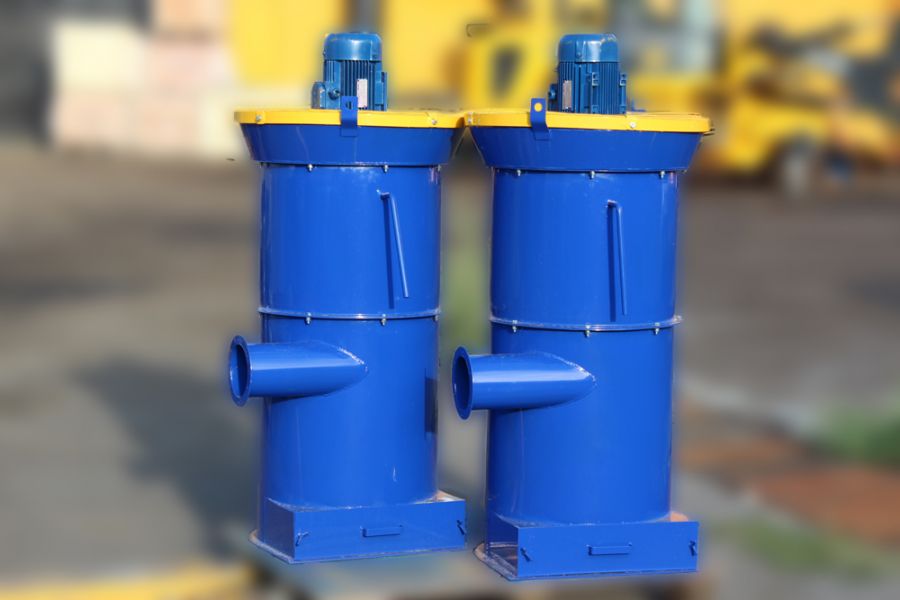

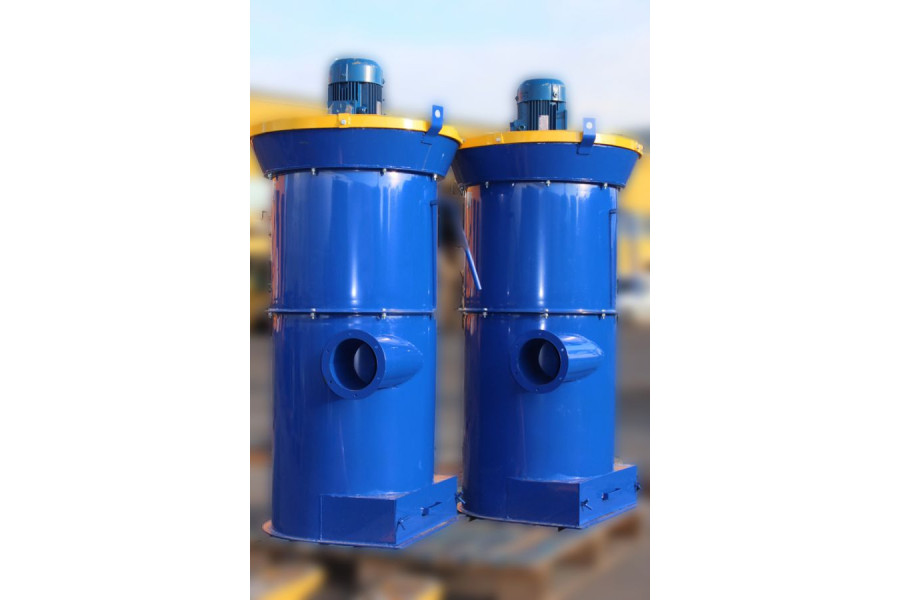

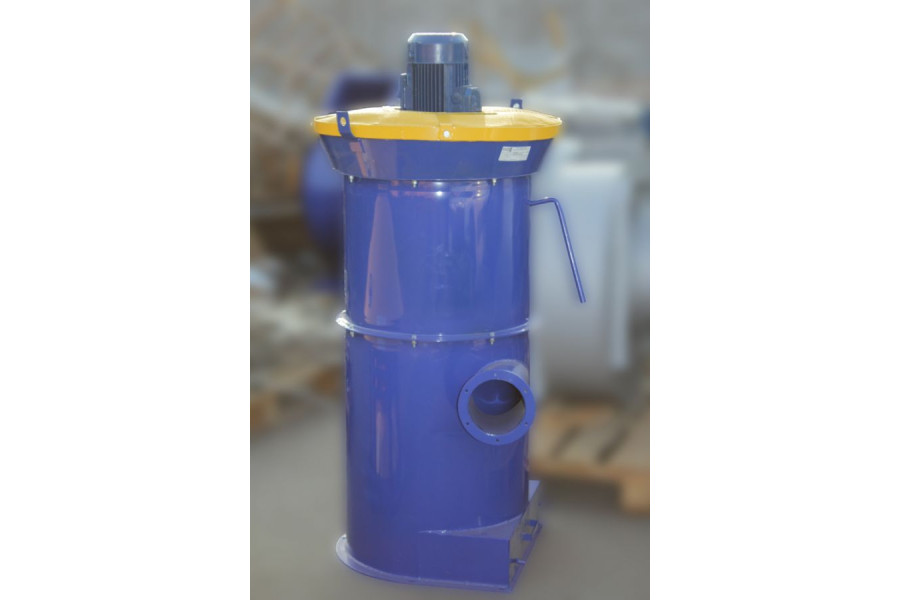

Агрегат зовні виглядають як металева ємність циліндричної форми, усередині якої встановлені окремі конструктивні елементи. Корпус пиловловлювача розбірний, що спрощує ремонт і технічне обслуговування.

Агрегат здійснює двоступеневу очистку повітря, що відсмоктується.

- перша ступінь очищення - «груба очистка» або сухий циклон, має на увазі осідання великих частинок в результаті вихрового руху повітря;

- друга ступінь - «тонке очищення» повітря фільтрується через семирукавний фільтр.

Повітря всмоктується в пиловловлювач через патрубок, викид очищеного повітря здійснюється через грати у верхній частині пиловловлювача. Агрегат здатний відфільтровувати більше 99% пилу. Рух повітря і роботу пиловловлюючого агрегату забезпечує лопатевої вентилятор, що приводиться в рух загальнопромисловим електродвигуном. Агрегат працює по рециркуляційної схемою. Очищене повітря надходить в обслуговуване приміщення.

Особливості експлуатації пиловловлювача ЗІЛ-900М з ел.двигуном АІР 80 B2 2,2 кВт 3000 об./хв (ЗИЛ 900):

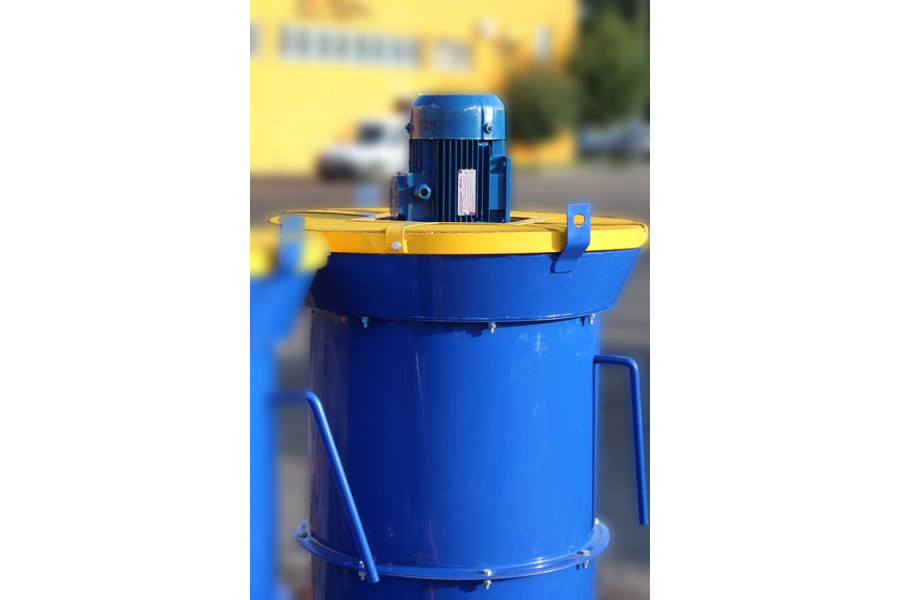

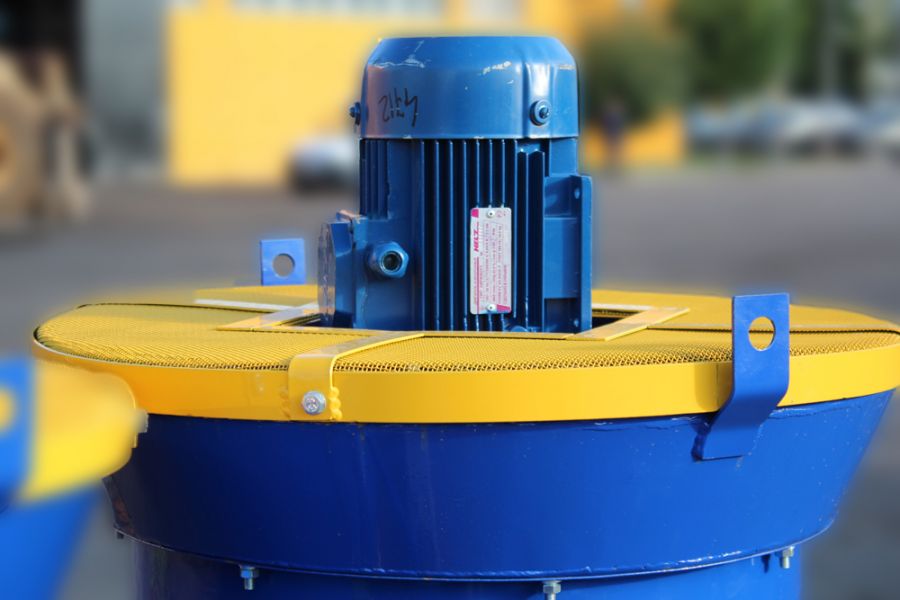

Передача обертання лопатевому вентилятору здійснюється за допомогою електродвигуна і короткої муфти, що забезпечує стійкість приводу пиловловлювачів ЗІЛ до зносу. В процесі експлуатації ефективність фільтрації збільшується. Причиною підвищення фільтруючих властивостей є те, що пил, що осідає на фільтрі-рукаві, зменшує його проникність, виконуючи функції додаткового елементу, що фільтрує.

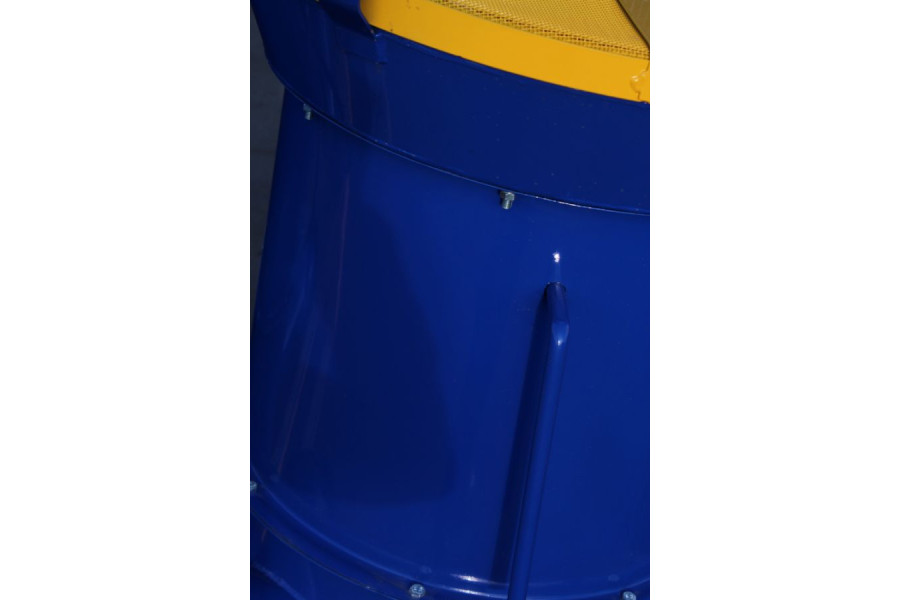

Тканинні фільтри-рукави, якими комплектуються пиловловлюючий агрегат ЗІЛ, відновлювальні, тобто для відновлення фільтруючої здатності достатньо провести очищення струшуванням фільтра-рукава за допомогою спеціального механізму, яким оснащений пиловловлювач, при цьому розкривати корпус пиловловлювача не потрібно.

У ході роботи в нижній частині пиловловлювача скупчується інфільтрат, який періодично необхідно очищати - для цього достатньо висунути бункер, яким обладнаний агрегат. Агрегати-пиловловлювачі виділяють незначну кількість теплової енергії, яка не здатна вплинути на мікроклімат в робочих приміщеннях. Рівень шуму, створюваний агрегатами-пиловловлювачами, також незначний (в рамках ДСТУ 12.1.003-83).
