ВВСМ-2-I

Name: ВВСМ-2-I
Brand: КВЗ

Млиновий відцентровий вентилятор

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID16463

договірна

Відцентровий млиновий вентилятор ВВСМ-2-I. Частота обертання двигуна: 1000 об./хв; Продуктивність: 33000 м³/год; Повний тиск: 5021 Па.

Об./хв:1000

Граничний тиск, Па:5021

Продуктивність, м³/год:33000

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ВВСМ-2-I

Опис

Призначення млинових вентиляторів ВВСМ-2-I

Вентилятори відцентрові млинові одностороннього всмоктування ВВСМ-2-I призначені для пневматичного транспортування вугільного пилу в системах пилоприготування на котлах, що працюють на твердому паливі, при розмелюванні палива барабанно-кульовими млинами. Можливе використання в технологічних лініях з виробництва металу на підприємствах чорної і кольорової металургії. Вентилятори створюють високий тиск при відносно невеликій продуктивності і схильні до інтенсивного абразивного зносу вугільного пилу.

Загальні відомості про млинові вентилятори ВВСМ-2-I

Прямий привод
Корпус вулика спірально-поворотний
Одностороннього всмоктування
Кількість лопаток -12
Лопатки загнуті вперед
Направлениея обертання - праве и ліве.

Умови експлуатації млинових вентиляторів ВВСМ-2-I

Конструкція вентиляторів розрахована на установку їх після сепараторів і циклонів і допускає запиленість потоку повітря до 80 г вугільного пилу на 1 м³ повітря. Допускається експлуатація вентиляторів при швидкості обертання до 1000 об/хв. Максимальна температура переміщуваного середовища для млинових вентиляторів становить 200 °С.

Обертання корпуса млинових вентиляторів ВВСМ-2-I

Корпус вентиляторів млинових радільних з кутом разворота от 0° до 270° через кожні 15°, при тому додаткові ребра жорсткості корпусу, що заважають фіксації під кут, підрізаються.

Правого обертання (з боку електродвигуна)

Поворот корпусу млинового вентилятора ВВСМ

Лівого обертання (з боку електродвигуна)

Поворот корпусу млинового вентилятора ВВСМ

Характеристики

Основні

Модель

ВВСМ-2-I

Тип електродвигуна

АІР

Об./хв

1000

Макс. температура переміщуваного повітря, °С

200

Межа забрудненості, мг/м3

Маса, кг

3950

Граничний тиск, Па

5021

Макс. температура переміщуваного повітря 120 хв, °С

Максимальний ККД, ηmax (%)

Продуктивність, м³/год

33000

УМОВНІ ПОЗНАЧЕННЯ
Q	- Продуктивність, тис. м³/год
Н	- Повний тиск, даПа
_Ny	- Встановлена потужність, кВт
η	- Частота обертання робочого колеса, об./хв

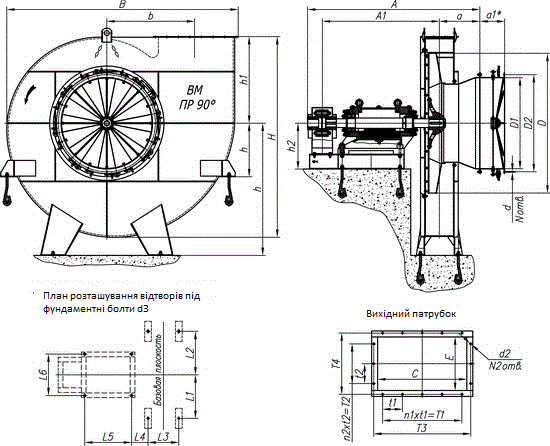

Габаритні розміри вентилятора ВВСМ-2-I

Модель	Габаритні розміри, мм
Модель	A	A1	a	a1*	B	b	D	D1	D2	d	N	H	h	h1	h2
ВВСМ-2-I	2086	1426	480	300	2850	1062	1700	1100	1175	14	16	2430	1600	1048	555

Модель	Розміри кріплення, мм
Модель	d3	L1	L2	L3	L4	L5	L6
ВВСМ-2-I	M24	650	650	458	258	700	620

Модель	Приєднувальні розміри, мм
Модель	C	E	N2	d2	n1	n2	t1	t2	T1	T2	T3	T4
ВВСМ-2-I	906	340	20	18	7	3	140	140	980	420	980	420
