Відцентровий тягодуттєвий вентилятор ВВР-22

Name: ВВР-22
Brand: КВЗ

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Під замовлення

Код товару: ID16303

договірна

Відцентровий (радіальний) тягодуттєвий вентилятор ВВР-22. Продуктивність: 170000 м3/год; Повний тиск: 9047 Па.

Граничний тиск, Па:9047

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

ВВН-18 1 250 214₴
ВВН-20 1 386 200₴
ВВР-18 -

Каталог

ВВР-22

Опис

Призначення тягодуттєвих вентиляторів ВВР-22

Вентилятори ВВР-22 використовуються для переміщення неагресивних газів у технологічних установках чорної металургії та інших галузей.

Загальні відомості про тягодуттєві вентилятори ВВР-22

Відцентрові (радіальні) вентилятори одностороннього всмоктування ВВР-22 призначені для пневматичного транспортування неагресивних газів. Вентиляторами комплектуються системи газоочищення різних технологічних установок, а також системи пилоприготування парових стаціонарних котлів різної паропродуктивності при розмелюванні твердих невибухонебезпечних палив середньоходовими млинами під наддувом.

Допускається робота вентиляторів при запиленості газів твердими частинками не більше 80 г/нм³, що не відрізняються абразивністю і схильністю до налипання від частинок вугільного пилу марки АШ.

Застосування вентиляторів ВВР-22 в технологічних лініях інших галузей народного господарства підлягає спеціальному погодженню.

Умови експлуатації тягодуттєвих вентиляторів ВВР-22:

Вентилятори радіальні ВВР-22 можуть експлуатуватися в приміщеннях і на відкритому повітрі в умовах помірного клімату (кліматичне виконання У, категорія розміщення 1). Пуск вентиляторів дозволяється при температурі в равлику не нижче -30 °С; максимально допустима температура переміщуваних газів на вході в вентилятори не повинна перевищувати 200 °С.

Кути розвороту корпуса тягодуттєвих вентиляторів ВВР-22

Поворот корпусу тягодуттєвого вентилятора ВВР-22

Характеристики

Основні

Модель

ВВР-22

Тип електродвигуна

ДАЗО, АОД

Кліматичне виконання

У1

Макс. температура переміщуваного повітря, °С

200

Межа забрудненості, мг/м3

Маса, кг

7215

Граничний тиск, Па

9047

Діаметр робочого колеса, мм

2200

Мін. температура переміщуваного повітря, °С

-30

Макс. температура переміщуваного повітря 120 хв, °С

Максимальний ККД, ηmax (%)

Номінальне ковзання, %

716

Потужність на валу, Вт

574000

Продуктивність, м³/год

170000

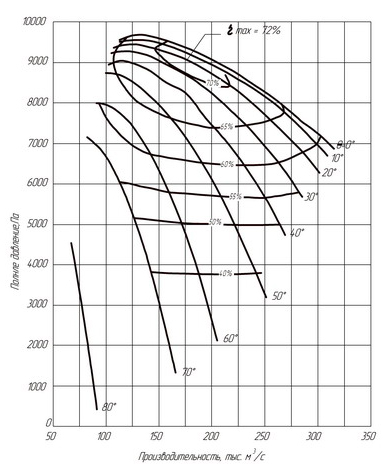

Аеродинамічні характеристики ВВР-22

Габаритні розміри вентилятора ВВР-22

Модель	Габаритні розміри, мм
Модель	h	H	H1	B	I	Lmax	A
ВВР-22	630	1740	3790	4105	1033	3265	1512

Модель	Приєднувальні розміри, мм
Модель	A1	A2	a1	a2	t1	t2	N	N1	n1	n2	K	K1	D	D1
ВВР-22	1530	1000	1382	880	255	250	20	24	6	4	22	19	1600	1715

Модель	Розміри кріплення, мм
Модель	N2	K2	C	C1	C2	C3	C6	C7	L1	L2
ВВР-22	8	28	1000	1000	378	920	1050	1050	2035	1615
