ВВН-18

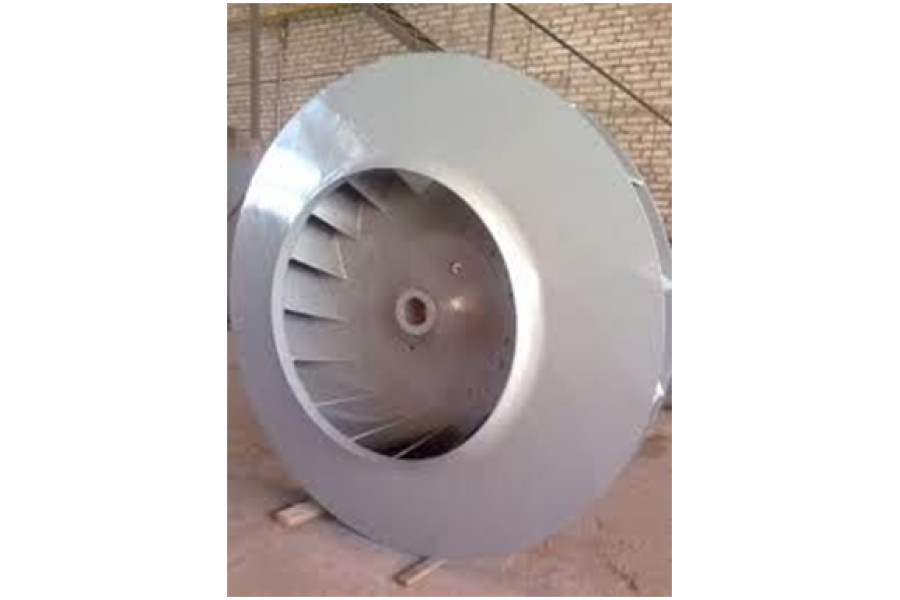

Відцентровий тягодуттєвий вентилятор

Виробник: КВЗ
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Популярний
ВВН-18
Немає в наявності
Код товару: ID16177
1 250 210₴

Відцентровий (радіальний) тягодуттєвий вентилятор ВВН-18. Потужність двигуна: 500 кВт; Частота обертання двигуна: 1500 об./хв; Продуктивність: 110000 м3/год; Повний тиск: 10800 Па.

Потужність електродвигуна кВт:500
Об./хв:1500
Граничний тиск, Па:10800
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
ВВН-18
1 250 210₴
Опис

Призначення тягодуттєвих вентиляторів ВВН-18

Вентилятори ВВН-18 використовуються для переміщення неагресивних газів у технологічних установках чорної металургії та інших галузей.

Загальні відомості про тягодуттєві вентилятори ВВН-18

Відцентрові (радіальні) вентилятори одностороннього всмоктування ВВН-18 призначені для пневматичного транспортування неагресивних газів. Вентиляторами комплектуються системи газоочищення різних технологічних установок, а також системи пилоприготування парових стаціонарних котлів різної паропродуктивності при розмелюванні твердих невибухонебезпечних палив середньоходовими млинами під наддувом.

Допускається робота вентиляторів при запиленості газів твердими частинками не більше 10 г/нм3, що не відрізняються абразивністю і схильністю до налипання від частинок вугільного пилу марки АШ.

Застосування вентиляторів ВВН-18 в технологічних лініях інших галузей народного господарства підлягає спеціальному погодженню.

Умови експлуатації тягодуттєвих вентиляторів ВВН-18:

Вентилятори радіальні ВВН-18 можуть експлуатуватися в приміщеннях і на відкритому повітрі в умовах помірного клімату (кліматичне виконання У, категорія розміщення 1). Пуск вентиляторів дозволяється при температурі в равлику не нижче -30 °С; максимально допустима температура переміщуваних газів на вході в вентилятори не повинна перевищувати 200 °С.

Кути розвороту корпуса тягодуттєвих вентиляторів ВВН-18

Правого обертання (з боку електродвигуна)

Поворот корпусу тягодуттєвого вентилятора ВВН-18

Лівого обертання (з боку електродвигуна)

Поворот корпусу тягодуттєвого вентилятора ВВН-18

Характеристики
Основні
Модель
ВВН-18
Тип електродвигуна
ДАЗО
Потужність електродвигуна кВт
500
Об./хв
1500
Кліматичне виконання
У1
Макс. температура переміщуваного повітря, °С
200
Межа забрудненості, мг/м3
10
Маса, кг
4600
Граничний тиск, Па
10800
Мін. температура переміщуваного повітря, °С
-30
Макс. температура переміщуваного повітря 120 хв, °С
70
Максимальний ККД, ηmax (%)
80
Продукти­вність, м³/год
110000

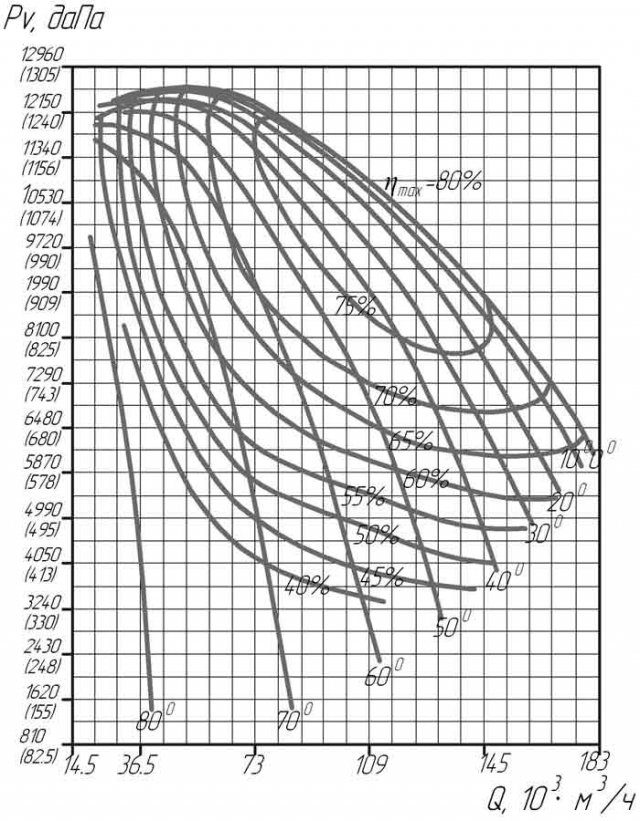

Аеродинамічні характеристики ВВН-18
УМОВНІ ПОЗНАЧЕННЯ
Q - продуктивність,
тис. м3/год;
Pv - повний тиск,
даПа;
ηmax - ККД.


Габаритні розміри вентиляторів ВВН-18

Габаритні розміри вентилятора ВВН-18

Модель Габаритні розміри, мм
A B D H1 H L I
ВВН-18 1170 3100 1800 1100 2125 2571 793

Розміри для кріплення вентиляторів ВВН-18

Габаритні розміри вентилятора ВВН-18

Модель Розміри кріплення, мм
C C1 C2 C3 F F1 F2 d2 n4
ВВН-18 400 400 525 920 1350 1090 1050 32 12

Приєднувальні розміри вентиляторів ВВН-18

Габаритні розміри вентилятора ВВН-18

Модель Приєднувальні розміри, мм
a1 a2 A1 A2 D1 D2 t1 t2 n1 n2 d n3 d1 N
ВВН-18 900 540 1015 650 1170 1280 145 130 7 5 18 24 19 24
