ВШЦ-16БК

Name: ВШЦ-16БК
Brand: КВЗ

Вентилятор відцентровий прохідницький

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID35878

договірна

Вентилятор прохідницький ВШЦ-16БК. Напруга живлення: 380/660 В; Частота обертання: 990 об./хв; Продуктивність: 117000 м³/год; Потужність електродвигуна: 132 кВт.

Напруга, В:380/660

Потужність електродвигуна кВт:132

n, об./хв:990

Діаметр, мм:1610

Продуктивність, м³/год:117000

Робочий тиск (макс.), Па:3000

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ВШЦ-16БК

Опис

Застосування вентилятора ВШЦ-16БК

Відцентровий прохідницький вентилятор, призначений для шурфового провітрювання шахт і копалень. Також вентилятор ВШЦ-16БК може застосовуватися для головного провітрювання шахт (рудників) в установці з обвідними каналами, на нагнітання або всмоктування при проходженні стволів шахт, в системах опалення і вентиляції, для охолодження електричних машин і в інших промислових цілях.

Конструкція вентилятора ВШЦ-16БК

У стандартному виконанні вентилятор ВШЦ-16БК виготовляється правого і лівого обертання з кутом розвороту спірального корпусу 180° (за бажанням замовника кут може бути змінений). Вентилятор виробляється на загальній рамі з ходовою частиною на підшипникових вузлах SKF на консистентним мастилі. Для тонкого регулювання оснащений осьовим напрямним апаратом.

Характеристики

Основні

Модель

ВШЦ-16БК

Напруга, В

380/660

Потужність електродвигуна кВт

132

n, об./хв

990

ККД, %

Маса, кг

4600

Діаметр, мм

1610

Продуктивність, м³/год

117000

Робочий тиск (макс.), Па

3000

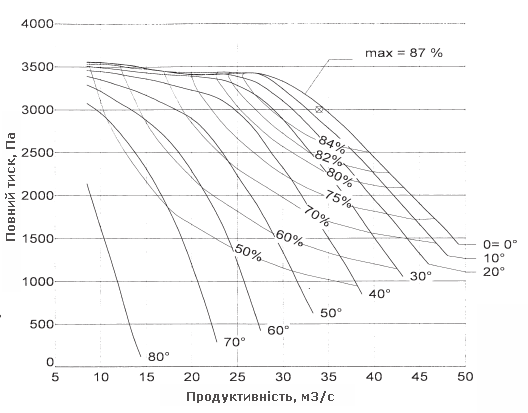

Аеродинамічна характеристика в кривих повного тиску ВШЦ-16БК

Аеродинамічні характеристики ВШЦ-16БК

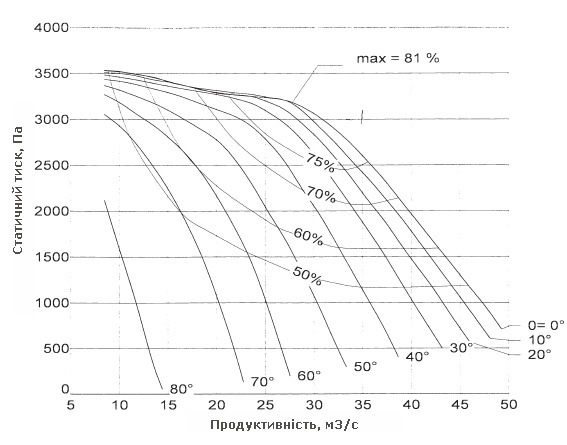

Аеродинамічна характеристика в кривих статичного тиску ВШЦ-16БК

Аеродинамічні характеристики ВШЦ-16БК

На вході в вентилятор:

тиск 101300 Па
частота 990 об/хв
щільність середовища 1.1649 кг/м3
температура 30 °С

Габаритні розміри ВШЦ-16БК

Маса обертових частин 850 кг
Максимальна частота обертання 1000 об/хв
Момент інерції ротора 180 кг*м2
Вентилятор лівого обертання є дзеркальним відображенням вентилятора правого обертання щодо вертикальної осі.
* Розміри для довідок
** Маса дана без обліку маси електродвигуна.
