ВОД-50Б

Name: ВОД-50Б
Brand: КВЗ

Реверсивний осьовий двоступеневий вентилятор головного провітрювання шахт

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID35876

договірна

Вентилятор головного провітрювання шахт ВОД-50Б. Напруга живлення: 6000 В; Частота обертання: 300 об./хв; Продуктивність: 1404000 м³/год; Потужність електродвигуна: 2500 кВт.

Напруга, В:6000

Потужність електродвигуна кВт:2500

n, об./хв:300

Діаметр, мм:5000

Продуктивність, м³/год:1404000

Робочий тиск (макс.), Па:2900

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ВОД-50Б

Опис

Застосування вентилятора ВОД-50Б

Реверсивний осьовий двоступеневий вентилятор ВОД-50Б призначений для головного провітрювання великих вугільних і гірничорудних шахт.

Вентилятор може застосовуватися як у всмоктуючих, так і в нагнітальних шахтних вентиляторних установках. В інших галузях промисловості вентилятор може застосовуватися для переміщення повітря і неагресивних газів.

Конструкція і принцип дії вентилятора ВОД-50Б

Реверсування повітряного струменя в установці ВОД-50Б здійснюється шляхом зміни напрямку обертання приводного електродвигуна з одночасною зміною кута установки лопаток направляючого і спрямлюючого апаратів відповідно на кути 153-158º. Реверсування здійснюється без застосування всмоктуючої кишені і обвідного каналу і забезпечує подачу 60% від нормальної роботи вентилятора.

Характеристики

Основні

Модель

ВОД-50Б

Напруга, В

6000

Потужність електродвигуна кВт

2500

n, об./хв

300

ККД, %

80,6

Маса, кг

88040

Діаметр, мм

5000

Продуктивність, м³/год

1404000

Робочий тиск (макс.), Па

2900

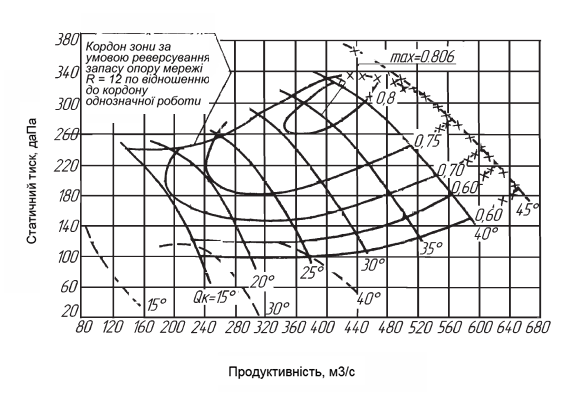

Аеродинамічна характеристика в кривих статичного тиску вентилятора ВОД-50Б

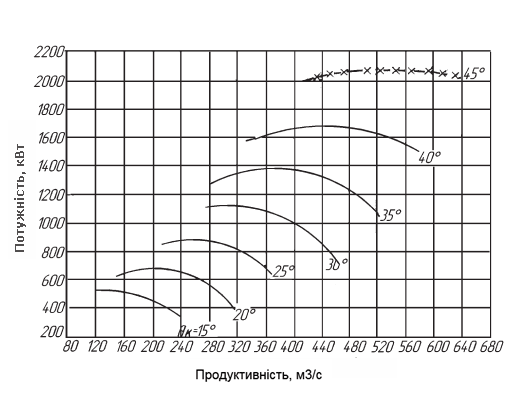

Аеродинамічні характеристики ВОД-50Б

напірні характеристики при нормальній роботі
при реверсивної роботі

Аеродинамічні характеристики ВОД-50Б

На вході в вентилятор:

тиск 101300 Па
частота 300 об/хв
щільність середовища 1.1649 кг/м3
температура 30 °С

Габаритні розміри ВОД-50Б
