ВОД-40Б

Name: ВОД-40Б
Brand: КВЗ

Реверсивний осьовий двоступеневий вентилятор головного провітрювання шахт

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID35862

договірна

Вентилятор головного провітрювання шахт ВОД-40Б. Напруга живлення: 6000 В; Частота обертання: 375 об./хв; Продуктивність: 882000 м³/год; Потужність електродвигуна: 1600 кВт.

Напруга, В:6000

Потужність електродвигуна кВт:1600

n, об./хв:375

Діаметр, мм:4000

Продуктивність, м³/год:882000

Робочий тиск (макс.), Па:2900

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ВОД-40Б

Опис

Застосування вентилятора ВОД-40Б

Реверсивний осьовий двоступеневий вентилятор ВОД-40Б призначений для головного провітрювання великих вугільних і гірничорудних шахт, рудників і технологічних об'єктів промислових підприємств.

Вентилятор може застосовуватися як у всмоктуючих, так і в нагнітальних шахтних вентиляторних установках. В інших галузях промисловості вентилятор може застосовуватися для переміщення повітря і неагресивних газів.

Конструкція і принцип дії вентилятора ВОД-40Б

Реверсування повітряного струменя в установці ВОД-40Б здійснюється шляхом зміни напрямку обертання приводного електродвигуна з одночасною зміною кута установки лопаток направляючого і спрямлюючого апаратів відповідно на кути 153-158º. Реверсування здійснюється без застосування всмоктуючої кишені і обвідного каналу і забезпечує подачу 60-70% від нормальної роботи вентилятора.

Характеристики

Основні

Модель

ВОД-40Б

Напруга, В

6000

Потужність електродвигуна кВт

1600

n, об./хв

375

ККД, %

Маса, кг

47600

Діаметр, мм

4000

Продуктивність, м³/год

882000

Робочий тиск (макс.), Па

2900

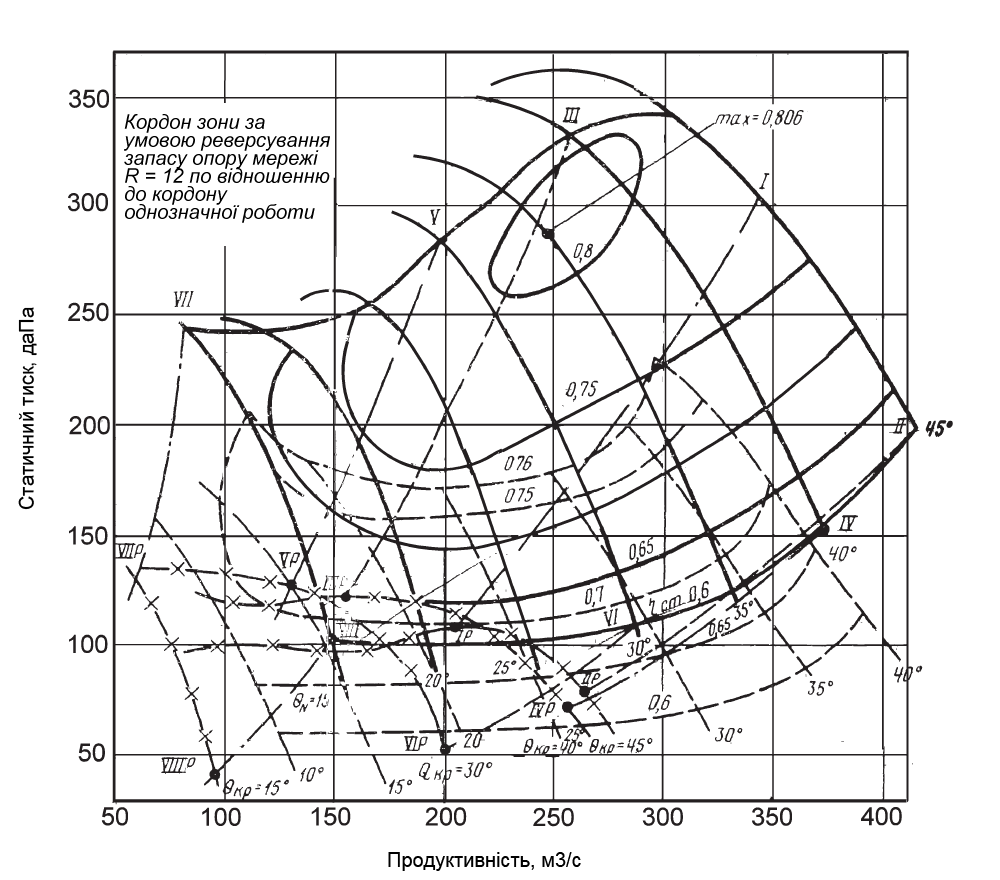

Аеродинамічна характеристика в кривих статичного тиску вентилятора ВОД-40Б

Аеродинамічні характеристики ВОД-40Б

напірні характеристики при нормальній роботі
при реверсивної роботі
при знятті шести лопаток робочого колеса другого ступеня
криві еквівалентних отворів шахти

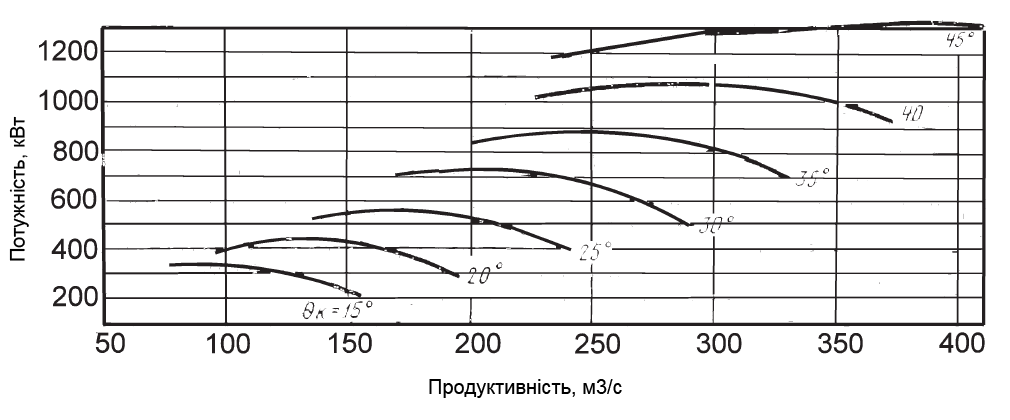

Аеродинамічні характеристики ВОД-40Б

На вході в вентилятор:

тиск 101300 Па
частота 375 об/хв
щільність середовища 1.1649 кг/м3
температура 30 °С

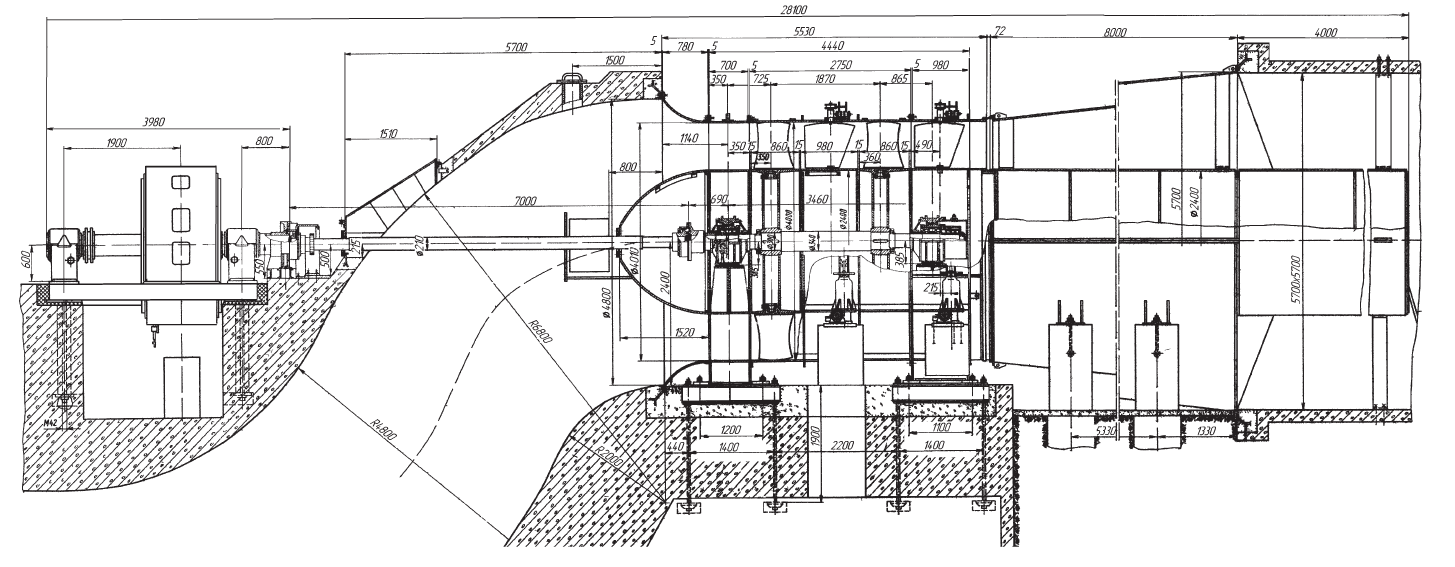

Габаритні розміри ВОД-40Б
