Реверсивний осьовий двоступеневий вентилятор головного провітрювання шахт ВОД-21Б

Name: ВОД-21Б
Brand: КВЗ

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Під замовлення

Код товару: ID35875

договірна

Вентилятор головного провітрювання шахт ВОД-21Б. Напруга живлення: 6000 В; Частота обертання: 750 об./хв; Продуктивність: 259200 м³/год; Потужність електродвигуна: 450 кВт.

Напруга, В:6000

Потужність електродвигуна кВт:450

n, об./хв:750

Діаметр, мм:2100

Продуктивність, м³/год:259200

Робочий тиск (макс.), Па:3200

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

ВОД-21Б

Опис

Застосування вентилятора ВОД-21Б

Реверсивний осьової двоступеневий вентилятор ВОД-21Б призначений для головного провітрювання вугільних і гірничорудних шахт, а також застосовується в вентиляційних системах підприємств інших галузей промисловості, розрахованих на переміщення повітря і неагресивних газів.

Вентилятор може застосовуватися для всмоктування і нагнітальної вентиляції.

Конструкція і принцип дії вентилятора ВОД-21Б

Реверсування повітряного струменя в установці ВОД-21Б здійснюється шляхом зміни напрямку обертання приводного електродвигуна з одночасною зміною кута установки лопаток проміжного направляє та спрямляющего апаратів на 153-158°. При реверсі забезпечується подача 60-70% повітря від продуктивності при прямій роботі.

Вентилятор складається з ротора з двома робочими колесами, спрямляющего апарату, направляючого апарату, колектора і дифузора.

Характеристики

Основні

Модель

ВОД-21Б

Напруга, В

6000

Потужність електродвигуна кВт

450

n, об./хв

750

ККД, %

Маса, кг

11720

Діаметр, мм

2100

Продуктивність, м³/год

259200

Робочий тиск (макс.), Па

3200

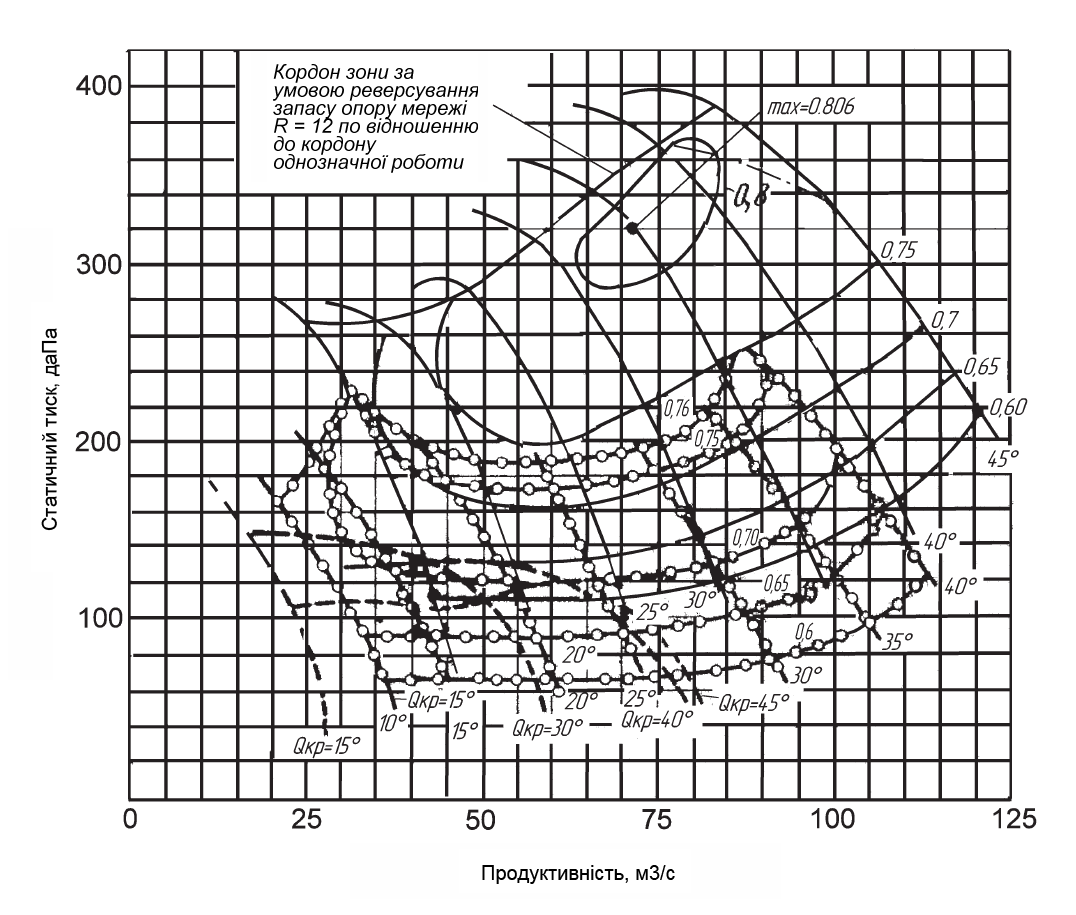

Аеродинамічна характеристика в кривих статичного тиску вентилятора ВОД-21Б

Аеродинамічні характеристики ВОД-21Б

напірні характеристики при нормальній роботі
при реверсивної роботі
при знятті шести лопаток робочого колеса другого ступеня

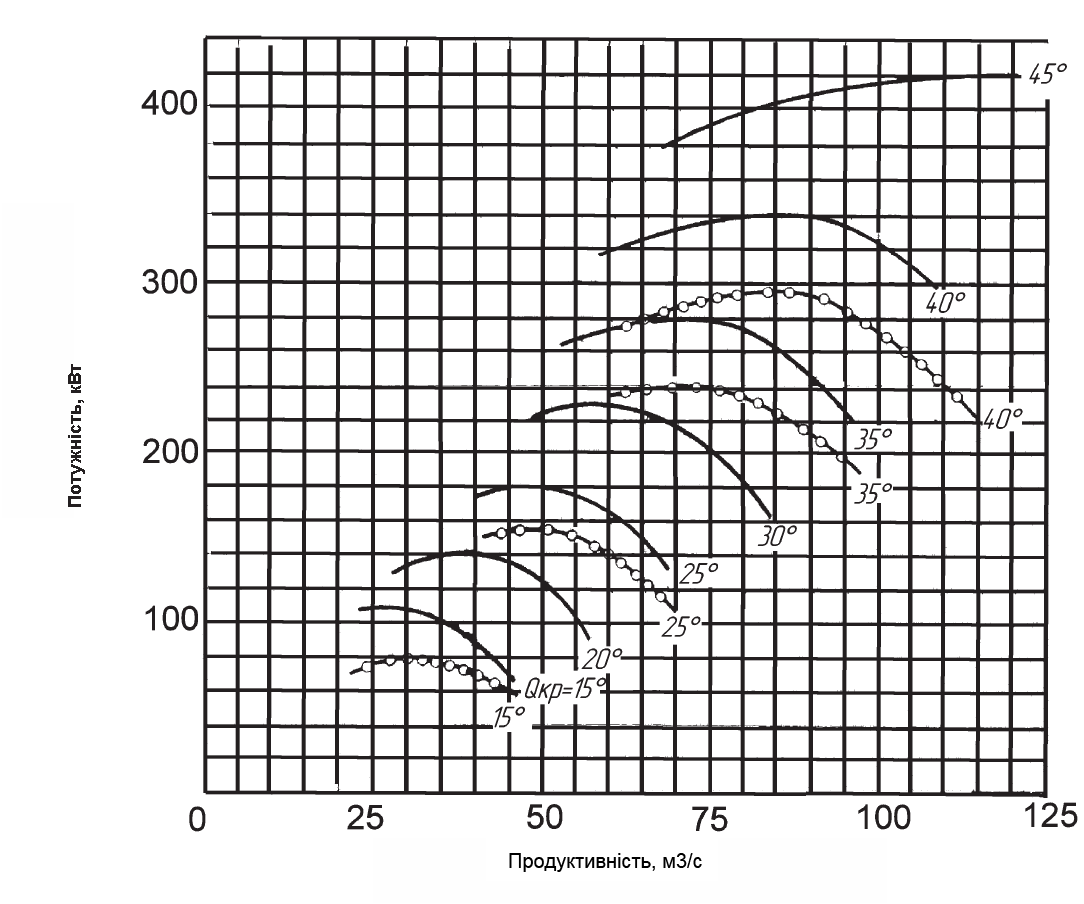

Аеродинамічні характеристики ВОД-21Б

На вході в вентилятор:

тиск 101300 Па
частота 750 об/хв
щільність середовища 1.1649 кг/м3
температура 30 °С

Габаритні розміри ВОД-21Б
