ВО 06-300 реверс (ВО 13-290) №8 з ел.двигуном АІР 80 В6 1,1 кВт 1000 об./хв

Вентилятор осьовий реверсивний серії ВО 06-300 (ВО 13-290) №8 (ВО 12-300) з електродвигуном Електродвигун АІР 80 B6 1.1 Потужність електродвигуна кВт 1000 Об./хв загальнопромислового призначення, виготовлений з вуглецевої сталі.

Даний осьовий реверсивний вентилятор переміщує повітря або газ у площині осі робочого колеса як у напрямку до двигуна, так і від нього — без зміни аеродинамічних характеристик. Дзеркальне розміщення 6-ти лопаток на втулці робочого колеса за принципом 3х3 забезпечує 100% реверс, що є максимальним показником для реверсивних вентиляційних машин. Осьовий реверсивний вентилятор серії ВО призначений для систем вентиляції або повітряного опалення, а також для переміщення інших газових сумішей, агресивність яких щодо вуглецевої сталі не перевищує агресивність повітря за температур від -40 °C до +40 °C (до +45 °C — для вентиляторів тропічного виконання). Суміш не повинна містити пилу та інших твердих домішок у кількості більше 10 мг/м³, а також волокнистих і липких речовин.

Вентилятор призначений для експлуатації в умовах помірного (У) та тропічного (Т) клімату 2-ї категорії розміщення.

Середнє квадратичне значення віброшвидкості не перевищує 6,3 мм/с. Монтаж вентилятора на об'єктах з віброшвидкістю понад 2 мм/с не допускається.

Вентилятор встановлюється у місцях, захищених від атмосферних опадів.

Модель є аналогом вентиляторів низького тиску: ВО 12-300, ВО 13-300, ВО 12-290, ВО 12-330, ВО 13-290, ВО 14-300, ВО 14-320, ВО 13-320.

Осьовий вентилятор ВО 06-300 (ВО 13-290) №8 (ВО 12-300) складається з наступних вузлів, які можна придбати окремо:

• вентилятор осьовий ВО 06-300 (ВО 13-290) №8 (ВО 12-300) без електродвигуна;
• робоче колесо вентилятора осьового ВО 06-300 (ВО 13-290) №8;
• обичайка (корпус) вентилятора ВО 06-300 (ВО 13-290) №8;
• електродвигун Електродвигун АІР 80 B6 1.1 Потужність електродвигуна кВт 1000 Об./хв під вентилятор ВО 06-300 (ВО 13-290) №8.

Загальні відомості про осьові вентилятори ВО 06-300 реверс (ВО 13-290) №8 з ел.двигуном АІР 80 В6 1,1 кВт 1000 об./хв (ВО 12-300):

• низького тиску;
• одностороннього всмоктування;
• кількість лопаток — 6 шт.;
• напрямок обертання — правий;
• матеріал виготовлення: вуглецева сталь (під замовлення — нержавіюча сталь, алюмінієві сплави та різнорідні метали);

Сфера застосування осьових вентиляторів ВО 06-300 реверс (ВО 13-290) №8 з ел.двигуном АІР 80 В6 1,1 кВт 1000 об./хв (ВО 12-300): вентилятор використовується в системах повітряного опалення, припливної та витяжної вентиляції, кондиціонування повітря та різних технологічних установках, що не містять вибухонебезпечних речовин. Також застосовується в машинобудівному обладнанні, житлових приміщеннях, а також у санітарно-технічних і виробничих системах.

Осьові вентилятори застосовуються:

• у системах кондиціонування повітря;
• у припливно-витяжних вентиляційних системах;
• у системах повітряного опалення;
• у технологічних установках;
• для інших санітарно-виробничих потреб.

Призначення осьових реверсивних вентиляторів ВО 06-300 (ВО 12-300):

Призначені для систем вентиляції або повітряного опалення, а також для транспортування інших газових сумішей, неагресивних до вуглецевої сталі при температурах від -40 °C до +40 °C (до +45 °C для тропічного виконання), без наявності пилу, твердих часток понад 10 мг/м³, волокнистих і липких речовин.

Пристрій і принцип роботи осьових реверсивних вентиляторів серії ВО 06-300 (ВО 13-290) №8 (ВО 12-300):

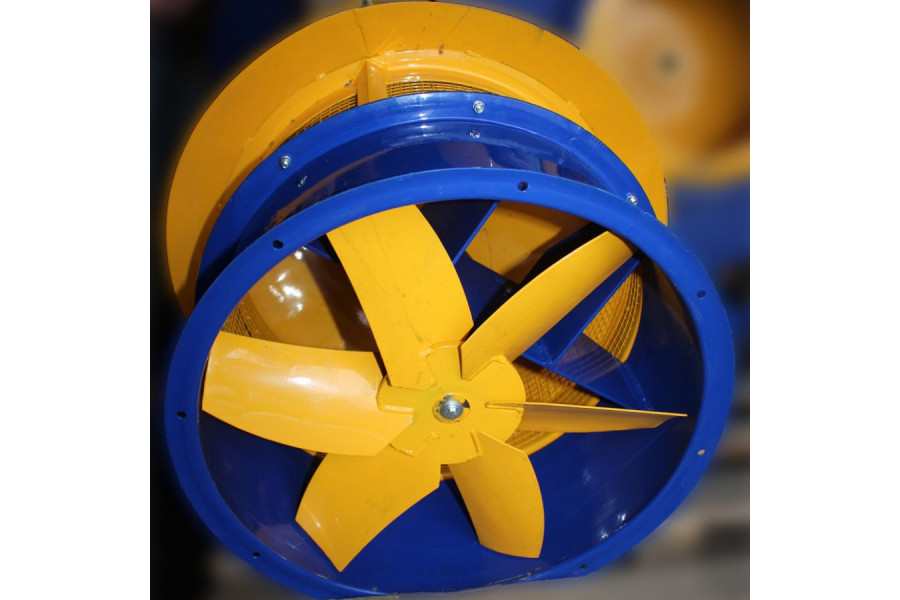

Осьовий вентилятор ВО 06-300 реверс (ВО 13-290) №8 з ел.двигуном АІР 80 В6 1,1 кВт 1000 об./хв (ВО 12-300) має робоче колесо, встановлене безпосередньо на валу електродвигуна. Корпус вентилятора виконаний у вигляді циліндра з відбортованими фланцями з обох боків для приєднання до повітроводів. Для монтажу на фундамент передбачена опора. Робоче колесо складається з обичайки, диска, втулки та шести лопаток, приварених до обичайки. Вентилятор має праве обертання.

Переміщення повітря відбувається завдяки передачі енергії обертання робочого колеса, яке приводиться в рух електродвигуном. Повітря рухається вздовж осі вентилятора.

Комплектність осьового вентилятора ВО 06-300 (ВО 13-290) №8 (ВО 12-300) з електродвигуном Електродвигун АІР 80 B6 1.1 Потужність електродвигуна кВт 1000 Об./хв:

Вентилятор осьовий ВО 06-300 реверс (ВО 13-290) №8 з ел.двигуном АІР 80 В6 1,1 кВт 1000 об./хв (ВО 12-300), укомплектований електродвигуном Електродвигун АІР 80 B6 1.1 Потужність електродвигуна кВт 1000 Об./хв, складається з наступних основних вузлів:

• циліндричний корпус вентилятора з фланцями з обох боків;
• робоче колесо, встановлене безпосередньо на валу електродвигуна;
• електродвигун Електродвигун АІР 80 B6 1.1 Потужність електродвигуна кВт 1000 Об./хв;
• опора (станина) для монтажу вентилятора на фундамент.
