ВО 06-300 (ВО 13-290) №12,5 з ел. двигуном АІР 112 МВ8 3 кВт 750 об./хв

Вентилятор осьовий серії ВО 06-300 (ВО 13-290) №12,5 (ВО 12-300) з електродвигуном Електродвигун АІР 112 MB8 3.0 Потужність електродвигуна кВт 750 Об./хв загальнопромислового призначення, виготовлений з вуглецевої сталі.

Даний осьовий вентилятор, як і інші осьові вентилятори серії ВО, переміщає повітря або газ в площині осі робочого колеса, яке приводиться в рух електродвигуном. Осьовий вентилятор серії ВО призначений для систем вентиляції або опалення повітря та інших газових сумішей, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря з температурою від мінус 40 °С до плюс 40 °С (45 °С - для вентиляторів тропічного виконання ), не містять пилу та інших твердих домішок не більше 10 мг/м³, а також волокнистих матеріалів і липких речовин.

Вентилятор призначений для експлуатації в умовах помірного (У) клімату (2-й категорії розміщення) і тропічного (Т) клімату (2-й категорії розміщення).

Середнє квадратичне значення віброшвидкості не більше 6,3 мм/с. Установлення вентиляторів на об'єкти, підвладні коливанням з віброшвидкістю більше 2 мм/с не допускається.

Вентилятор встановлюється в місцях, захищених від впливу атмосферних опадів.

Модель є аналогом осьових вентиляторів низького тиску ВО 12-300, ВО 13-300, ВО 12-290, ВО 12-330, ВО 13-290, ВО 14-300, ВО 14-320, ВО 13-320.

Осьовий вентилятор ВО 06-300 (ВО 13-290) №12,5 (ВО 12-300) складається з наступних вузлів, які можна придбати окремо:

- вентилятор осьовий ВО 06-300 (ВО 13-290) №12,5 (ВО 12-300) без електродвигуна;
- робоче колесо вентилятора осьового ВО 06-300 (ВО 13-290) №12,5;
- обичайка (корпус) вентилятора ВО 06-300 (ВО 13-290) №12,5
- електродвигун Електродвигун АІР 112 MB8 3.0 Потужність електродвигуна кВт 750 Об./хв під вентилятор ВО 06-300 (ВО 13-290) №12,5.

Загальні відомості про осьові вентилятори ВО 06-300 (ВО 13-290) №12,5 з ел. двигуном АІР 112 МВ8 3 кВт 750 об./хв (ВО 12-300):

• низького тиску;
• одностороннього всмоктування;
• кількість лопаток - 3 шт.;
• напрямок обертання - праве;
• матеріал виготовлення: вуглецева сталь;
• вентилятори виготовляються відповідно до ТУ У 3.40-00241264-050-95.

Сфера застосування осьових вентиляторів ВО 06-300 (ВО 13-290) №12,5 з ел. двигуном АІР 112 МВ8 3 кВт 750 об./хв (ВО 12-300):

Вентилятор застосовується в системах повітряного опалення, припливної та витяжної вентиляції, кондиціонування повітря і різних технологічних установок, що не мають вибухонебезпечних речовин; комплектуючих виробів машинобудування, якщо вимоги, пропоновані до вентиляторів, будуть відповідати їх призначенню; а також для систем вентиляції і повітряного опалення житлових приміщень. Осьовий вентилятор ВО 06-300 (ВО 13-290) №12,5 з ел. двигуном АІР 112 МВ8 3 кВт 750 об./хв (ВО 12-300) також застосовується і для інших санітарно-технічних і виробничих цілей.

Осьові вентилятори застосовуються:

• в системах кондиціонування повітря;
• в системах припливної та витяжної вентиляції;
• в системах повітряного опалення;
• в різних технологічних установках;
• для інших санітарно-виробничих цілей.

Призначення осьових вентиляторів ВО 06-300 (ВО 12-300):

Призначений для систем вентиляції або опалення повітря та інших газових сумішей, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря з температурою від мінус 40 °С до плюс 40 °С (45 °С - для вентиляторів тропічного виконання) , не містять пилу і інших твердих домішок не більше 10 мг/м³, а також волокнистих матеріалів і липких речовин.

Пристрій і принцип роботи осьових вентиляторів серії ВО 06-300 (ВО 13-290) №12,5 (ВО 12-300):

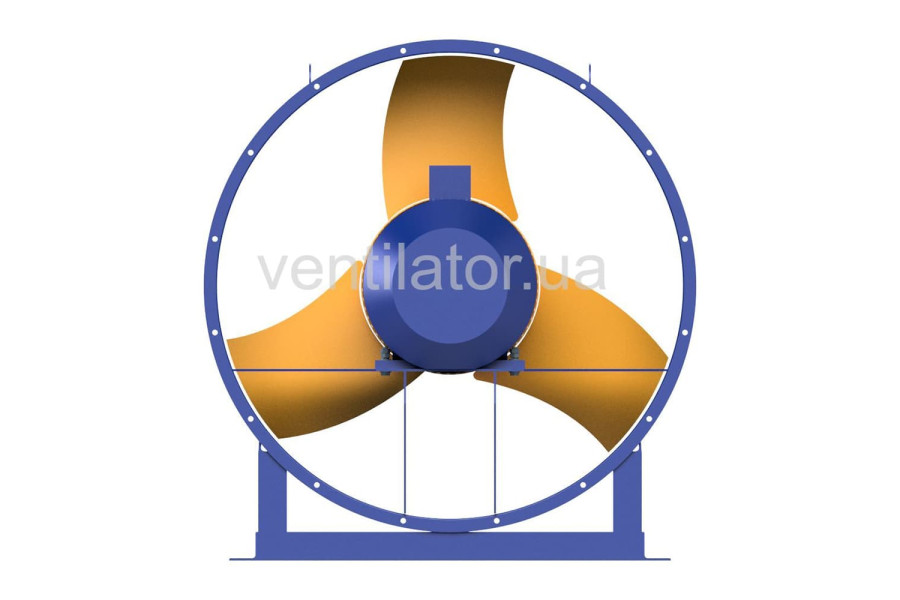

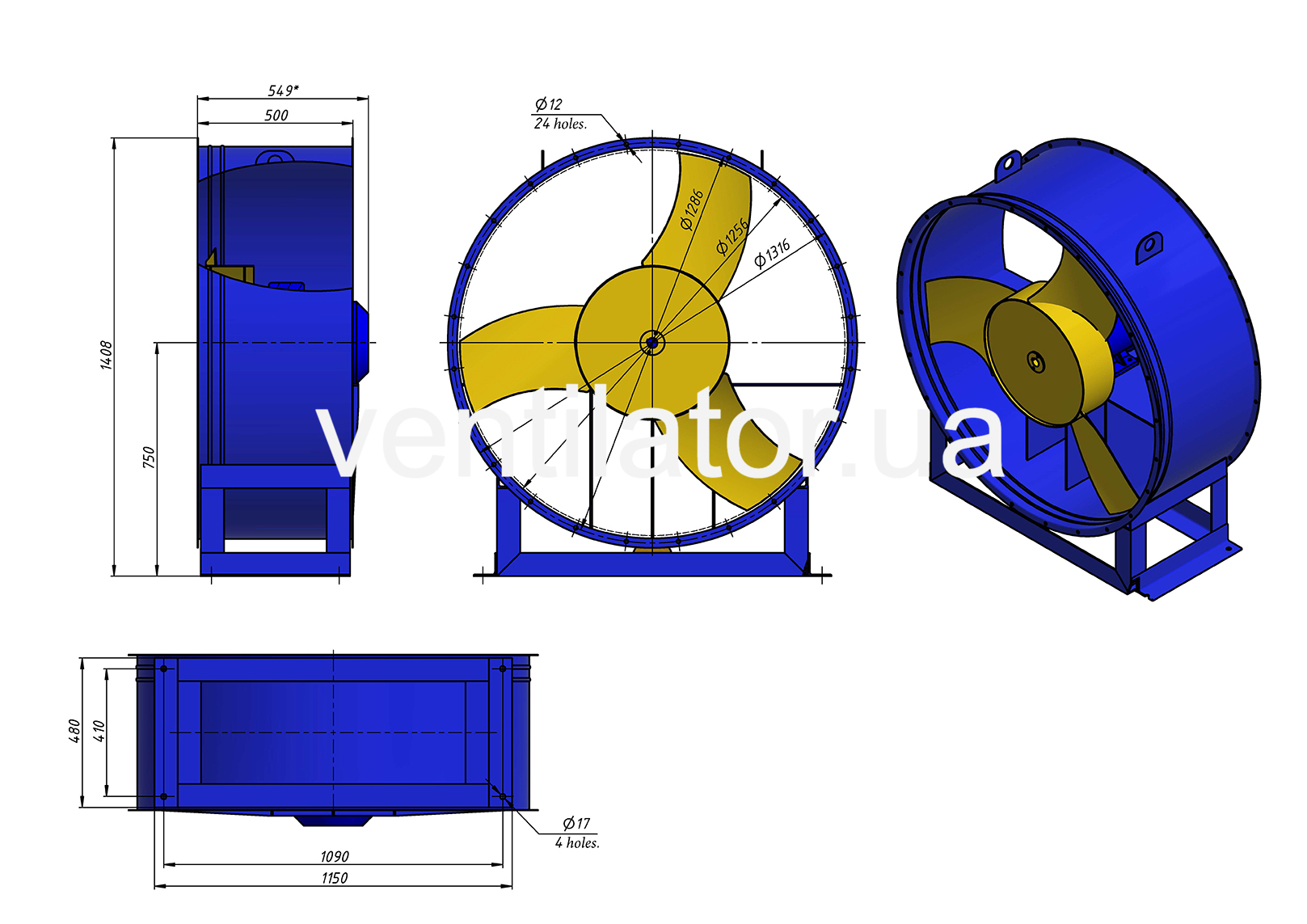

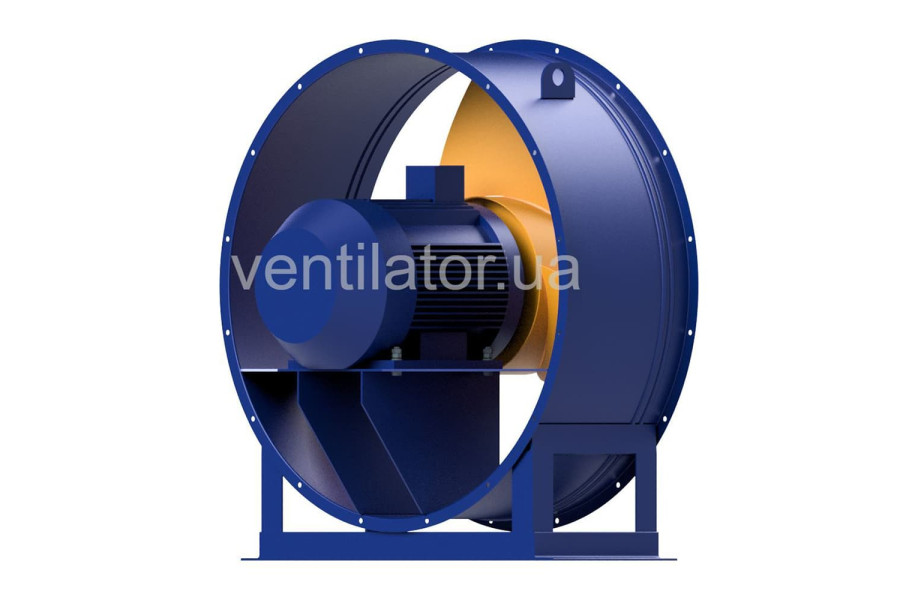

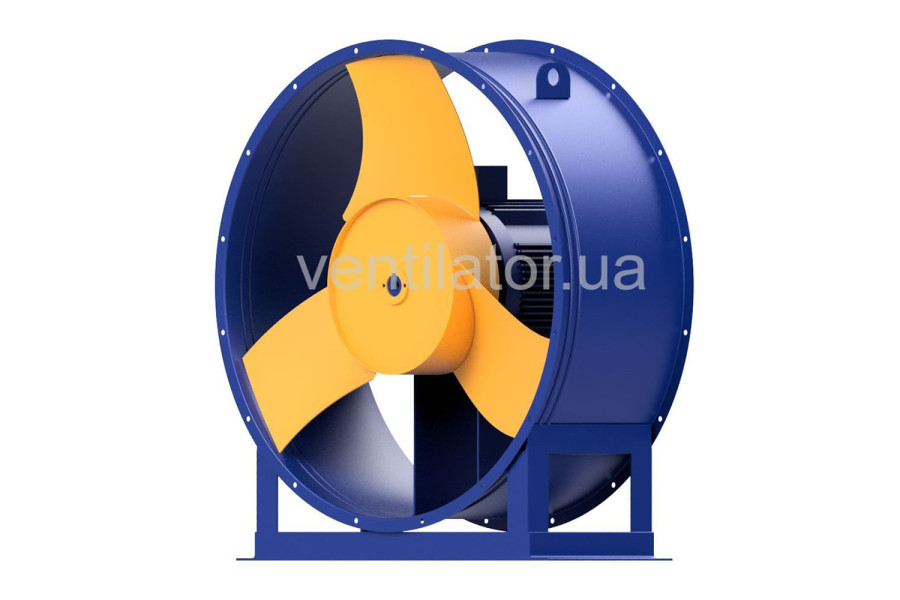

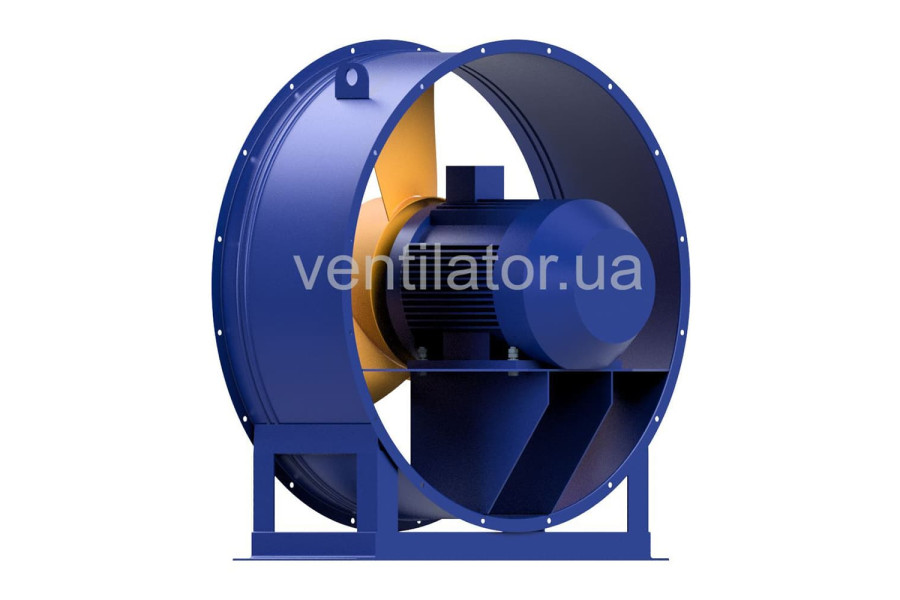

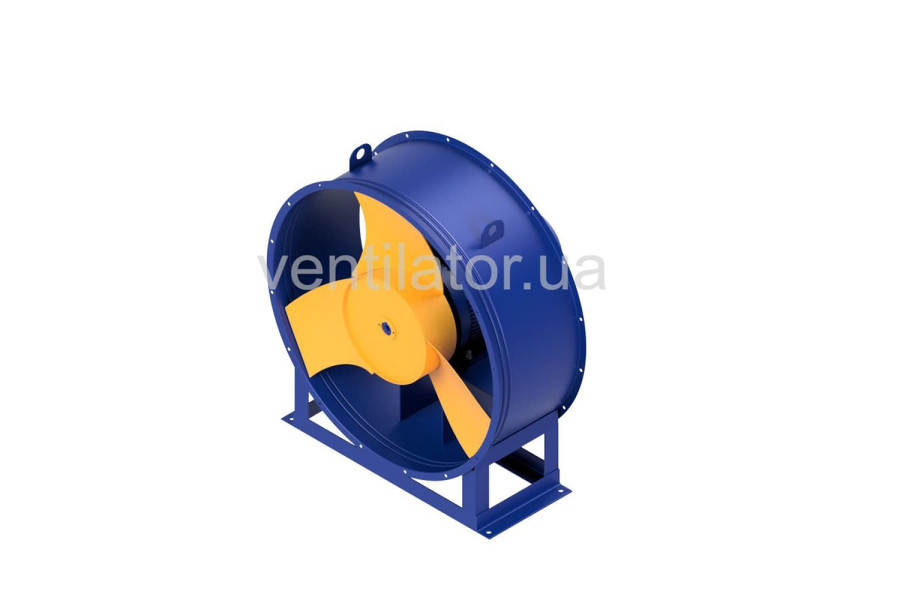

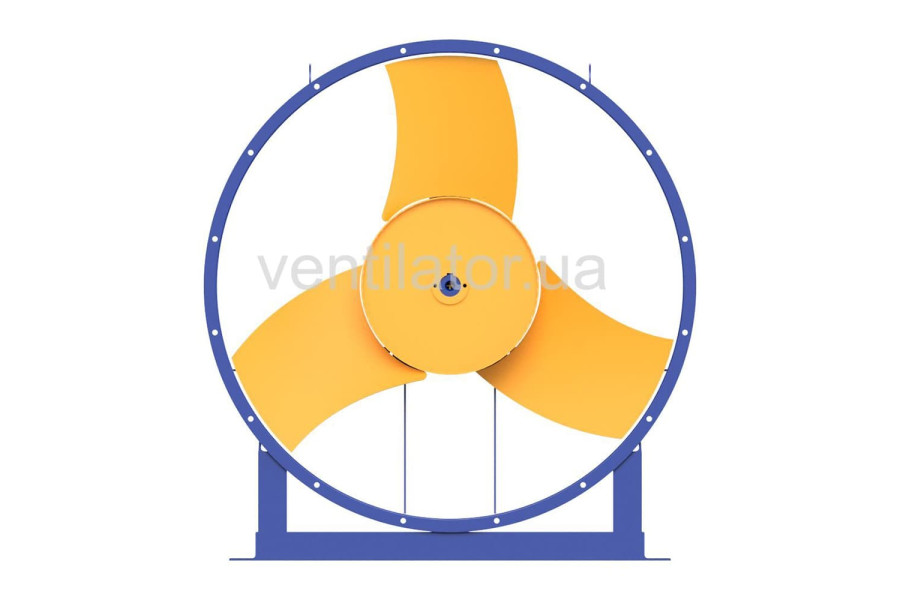

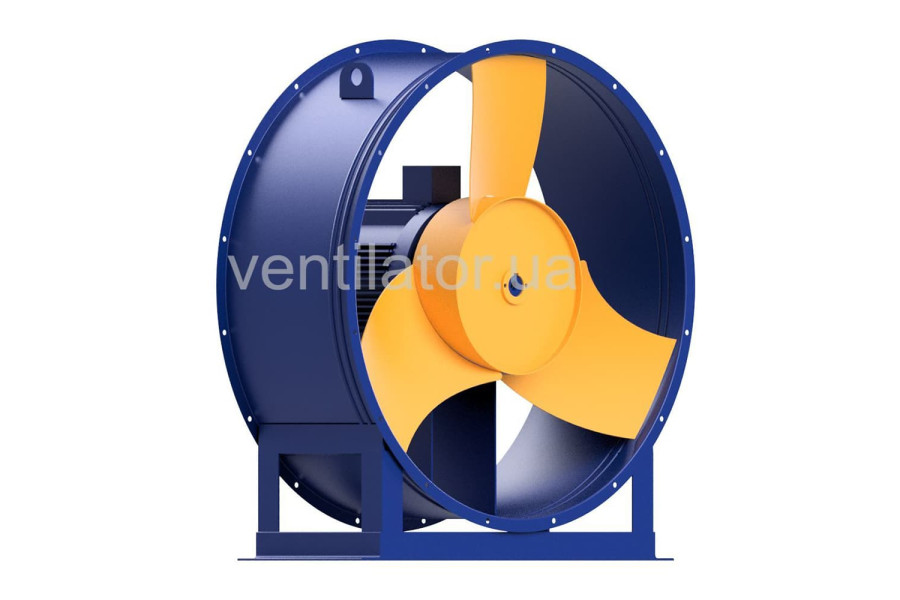

Вентилятор осьовий ВО 06-300 (ВО 13-290) №12,5 з ел. двигуном АІР 112 МВ8 3 кВт 750 об./хв (ВО 12-300) має робоче колесо, змонтоване безпосередньо на валу електродвигуна. Корпус вентилятора виконаний у вигляді циліндра, з обох боків корпусу відбортовані фланці для з'єднання з повітроводами. Для установки на фундамент в корпусі передбачена опора. Робоче колесо складається з обичайки, диска, втулки і трьох лопаток, приварених до обичайки. У напрямку обертання робочого колеса вентилятор виконаний правого обертання.

Переміщення повітря досягається за рахунок передачі йому енергії обертання робочого колеса вентилятора і відбувається в площині осі робочого колеса, яке приводиться в рух електродвигуном.

Комплектність осьового вентилятора ВО 06-300 (ВО 13-290) №12,5 (ВО 12-300) з електродвигуном Електродвигун АІР 112 MB8 3.0 Потужність електродвигуна кВт 750 Об./хв:

Вентилятор осьовий ВО 06-300 (ВО 13-290) №12,5 з ел. двигуном АІР 112 МВ8 3 кВт 750 об./хв (ВО 12-300), укомплектований електродвигуном Електродвигун АІР 112 MB8 3.0 Потужність електродвигуна кВт 750 Об./хв, складається з таких основних вузлів, як:

• корпус вентилятора, виконаний у вигляді циліндра, з обох сторін відбортованого фланцями робочого колеса;
• робоче колесо, змонтоване безпосередньо на валу електродвигуна;
• електродвигун Електродвигун АІР 112 MB8 3.0 Потужність електродвигуна кВт 750 Об./хв;
• станина (опора) для установки на фундамент вентилятора.
