ВМ-18

Млиновий відцентровий вентилятор

Виробник: КВЗ
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Популярний
ВМ-18
Немає в наявності
Код товару: ID16416
1 260 300₴

Відцентровий млиновий вентилятор ВМ-18. Частота обертання двигуна: 1500 об./хв; Продуктивність: 110000 м3/год; Повний тиск: 10780 Па.

Напруга, В:6000
Потужність електродвигуна кВт:500-400
Об./хв:1500
Граничний тиск, Па:10780
Продукти­вність, м³/год:110000
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
ВМ-18
1 260 300₴
Опис

Призначення млинових вентиляторів ВМ-18

Вентилятори відцентрові млинові одностороннього всмоктування ВМ-18 призначені для пневматичного транспортування вугільного пилу в системах пилоприготування на котлах, що працюють на твердому паливі, при розмелюванні палива барабанно-кульовими млинами. Можливе використання в технологічних лініях з виробництва металу на підприємствах чорної і кольорової металургії. Вентилятори створюють високий тиск при відносно невеликій продуктивності і схильні до інтенсивного абразивного зносу вугільного пилу.

Загальні відомості про млинові вентилятори ВМ-18

  • Прямий привод
  • Корпус вулика спірально-поворотний
  • Одностороннього всмоктування
  • Кількість лопаток -12
  • Лопатки загнуті вперед
  • Направлениея обертання - праве и ліве.

Умови експлуатації млинових вентиляторів ВМ-18

Конструкція вентиляторів розрахована на установку їх після сепараторів і циклонів і допускає запиленість потоку повітря до 80 г вугільного пилу на 1 м3 повітря. Допускається експлуатація вентиляторів при швидкості обертання до 1500 об/хв. Максимальна температура переміщуваного середовища для млинових вентиляторів становить 200 °С.

Кути розвороту корпуса млинових вентиляторів ВМ-18

Правого обертання (з боку електродвигуна)

Поворот корпусу млинового вентилятора ВМ-18

Лівого обертання (з боку електродвигуна)

Поворот корпусу млинового вентилятора ВМ-18

Характеристики
Основні
Модель
ВМ-18
Тип електродвигуна
ДАЗО
Напруга, В
6000
Потужність електродвигуна кВт
500-400
Об./хв
1500
Макс. температура переміщуваного повітря, °С
200
Межа забрудненості, мг/м3
80
Маса, кг
2630
Граничний тиск, Па
10780
Продукти­вність, м³/год
110000

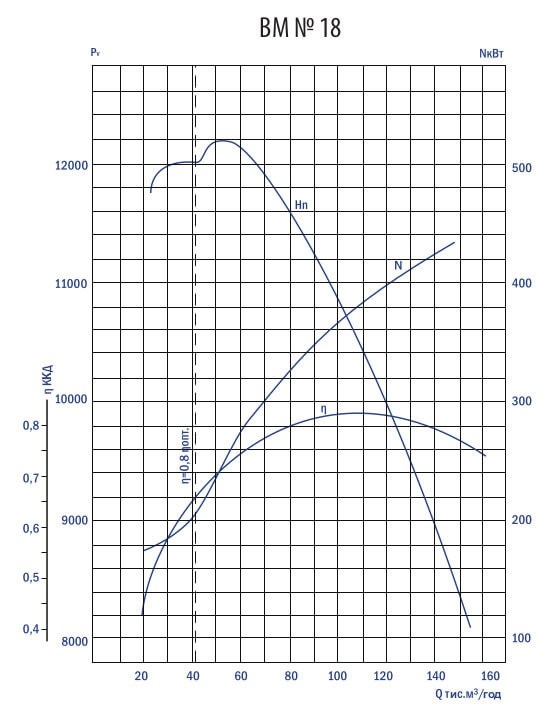

Аеродинамічні характеристики ВМ-18
УМОВНІ ПОЗНАЧЕННЯ
Q - Продуктивність, тис. м3/год
Н - Повний тиск, даПа
Ny - Встановлена потужність, кВт
η - Частота обертання робочого колеса, об./хв

Габаритні розміри вентилятора ВМ-18

Модель Габаритні розміри, мм
h H H1 B I Lmax A
ВМ-18 700 1110 2617 3135 501 2337 1121

Модель Розміри кріплення, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ВМ-18 1057 640 976 555 151 128 24 24 7 5 18 18 1160 1230

Модель Приєднувальні розміри, мм
N2 K2 C C1 C2 C3 C6 C7 L1 L2
ВМ-18 8 24 390 390 441 830 1250 1250 1220 990
