ВМ-100/1200

Млиновий відцентровий вентилятор

Виробник: КВЗ
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Популярний
ВМ-100/1200
Немає в наявності
Код товару: ID16460
1 260 300₴

Відцентровий млиновий вентилятор ВМ-100/1200. Частота обертання двигуна: 1500 об./хв; Продуктивність: 96800 м3/год; Повний тиск: 11693 Па.

Об./хв:1500
Граничний тиск, Па:11693
Продукти­вність, м³/год:96800
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
ВМ-100/1200
1 260 300₴
Опис

Призначення млинових вентиляторів ВМ-100/1200

Вентилятори відцентрові млинові одностороннього всмоктування ВМ-100/1200 призначені для пневматичного транспортування вугільного пилу в системах пилоприготування на котлах, що працюють на твердому паливі, при розмелюванні палива барабанно-кульовими млинами. Можливе використання в технологічних лініях з виробництва металу на підприємствах чорної і кольорової металургії. Вентилятори створюють високий тиск при відносно невеликій продуктивності і схильні до інтенсивного абразивного зносу вугільного пилу.

Загальні відомості про млинові вентилятори ВМ-100/1200

  • Прямий привод
  • Корпус вулика спірально-поворотний
  • Одностороннього всмоктування
  • Кількість лопаток -12
  • Лопатки загнуті вперед
  • Направлениея обертання - праве и ліве.

Умови експлуатації млинових вентиляторів ВМ-100/1200

Конструкція вентиляторів розрахована на установку їх після сепараторів і циклонів і допускає запиленість потоку повітря до 80 г вугільного пилу на 1 м3 повітря. Допускається експлуатація вентиляторів при швидкості обертання до 1500 об/хв. Максимальна температура переміщуваного середовища для млинових вентиляторів становить 200 °С.

Кути розвороту корпуса млинових вентиляторів ВМ-100/1200

Правого обертання (з боку електродвигуна)

Поворот корпусу млинового вентилятора ВМ

Лівого обертання (з боку електродвигуна)

Поворот корпусу млинового вентилятора ВМ

Характеристики
Основні
Модель
ВМ-100/1200
Об./хв
1500
Макс. температура переміщуваного повітря, °С
200
Межа забрудненості, мг/м3
80
Маса, кг
4098
Граничний тиск, Па
11693
Продукти­вність, м³/год
96800

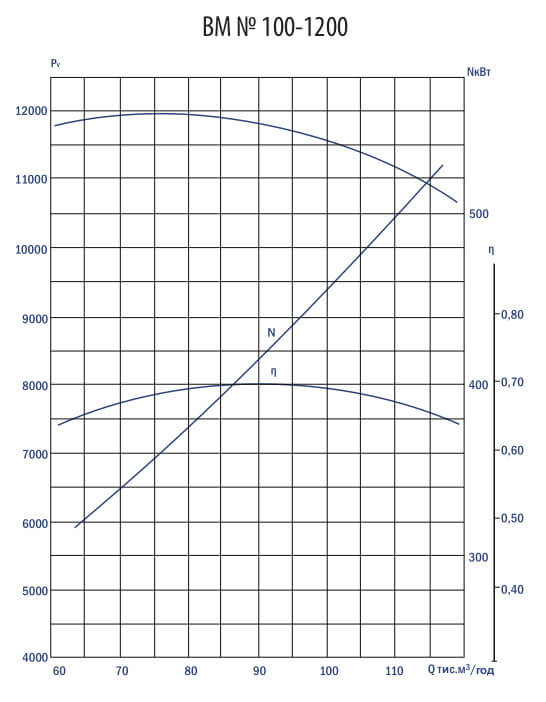

Аеродинамічні характеристики ВМ-100/1200
УМОВНІ ПОЗНАЧЕННЯ
Q - Продуктивність, тис. м3/год
Н - Повний тиск, даПа
Ny - Встановлена потужність, кВт
η - Частота обертання робочого колеса, об./хв

Габаритні розміри вентилятора ВМ-100/1200

Модель Габаритні розміри, мм
h H H1 B I Lmax A
ВМ-100/1200 770 1300 2700 3220 328 2203 1048

Модель Розміри кріплення, мм
A1 A2 a1 a2 t1 t2 N N1 n1 n2 K K1 D D1
ВМ-100/1200 1024 570 915 400 128 114 26 18 7 6 18 18 960 1050

Модель Приєднувальні розміри, мм
N2 K2 C C1 C2 C3 C6 C7 L1 L2
ВМ-100/1200 8 24 600 600 330 920 1090 1090 850 850
