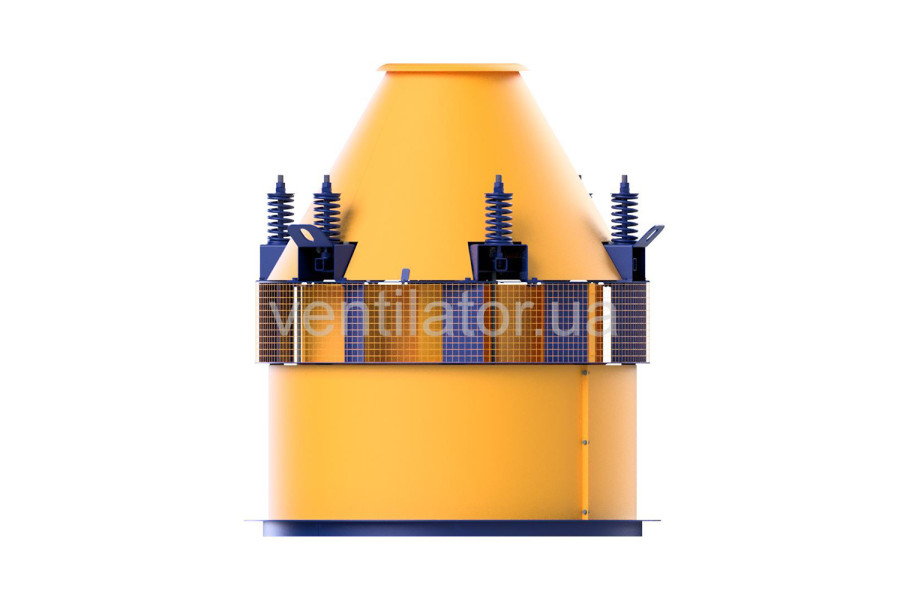

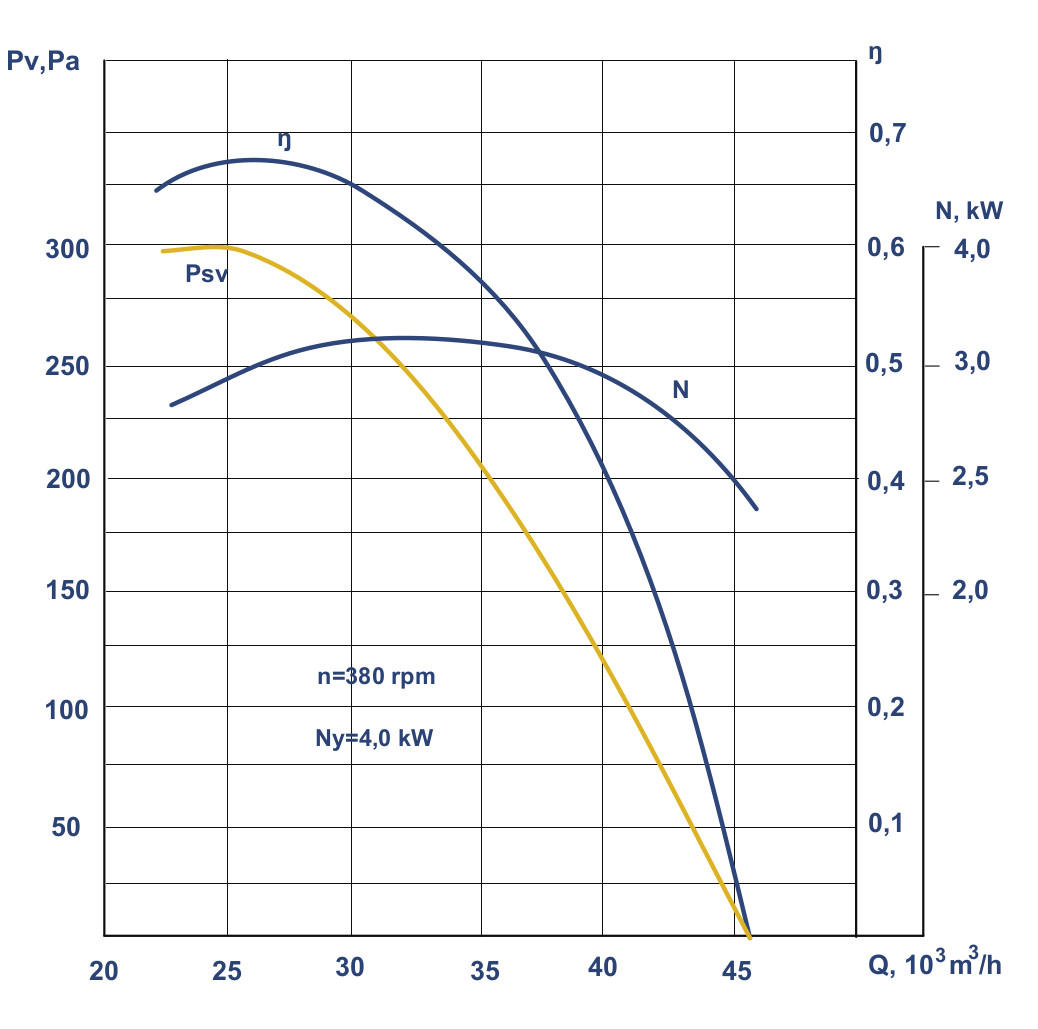

Вентилятор даховий радіальний серії ВКР №12,5 з електродвигуном Електродвигун АІР 200 L6 30.0 Потужність електродвигуна кВт 1000 Об./хв, виконаний з вуглецевої сталі, застосовується в системах витяжної вентиляції промислових та громадських будівель і встановлюється на покрівлі.
Даний вентилятор призначений для переміщення повітря та інших газових сумішей, агресивність яких по відношенню до вуглецевої сталі звичайної якості не вище агресивності повітря, температурою до 50°С, таких що не містять пилу і інших твердих домішок у кількості більше 100 мг/м3, а також липких речовин і волокнистої пилу в умовах помірного клімату (У) 1-ї категорії.
Загальні відомості про дахові вентилятори ВКР №12,5 з ел.двигуном АІР 200 L6 30 кВт 1000 об./хв:
- одностороннього всмоктування;
- назад загнуті лопатки;
- кількість лопаток 12;
- укомплектований електродвигуномЕлектродвигун АІР 200 L6 30.0 Потужність електродвигуна кВт 1000 Об./хв;
Варіанти виготовлення дахових вентиляторів ВКР №12,5:
- з вуглецевої сталі;
- з нержавіючої сталі (під замовлення);
- з різнорідних металів (під замовлення).
Призначення дахових вентиляторів ВКР №12,5 з ел.двигуном АІР 200 L6 30 кВт 1000 об./хв:
Вентилятор даховий радіальний ВКР №12,5 представляє собою радіальний (відцентровий) вентилятор низького тиску, одностороннього всмоктування, із заломленими назад робочими лопатками. Корпус вентилятора може бути виготовлений з вуглецевої, нержавіючої сталі і різнорідних металів. Дефлектор навколо корпусу вентилятора захищає від попадання опадів у вентиляційний канал. Привід робочого колеса здійснюється трифазним асинхронним електродвигуном серії Електродвигун АІР 200 L6 30.0 Потужність електродвигуна кВт 1000 Об./хв загальнопромислового призначення (АІМ або 4ВР - для вентиляторів ВКР вибухозахищеного виконання).
Дахові вентилятори ВКР №12,5 встановлюються на дахах промислових і громадських будівель і можуть працювати як без мережі так і з мережею повітроводів.
Пристрій пилового вентилятора ВКР №12,5, основні складальні одиниці та принцип роботи:

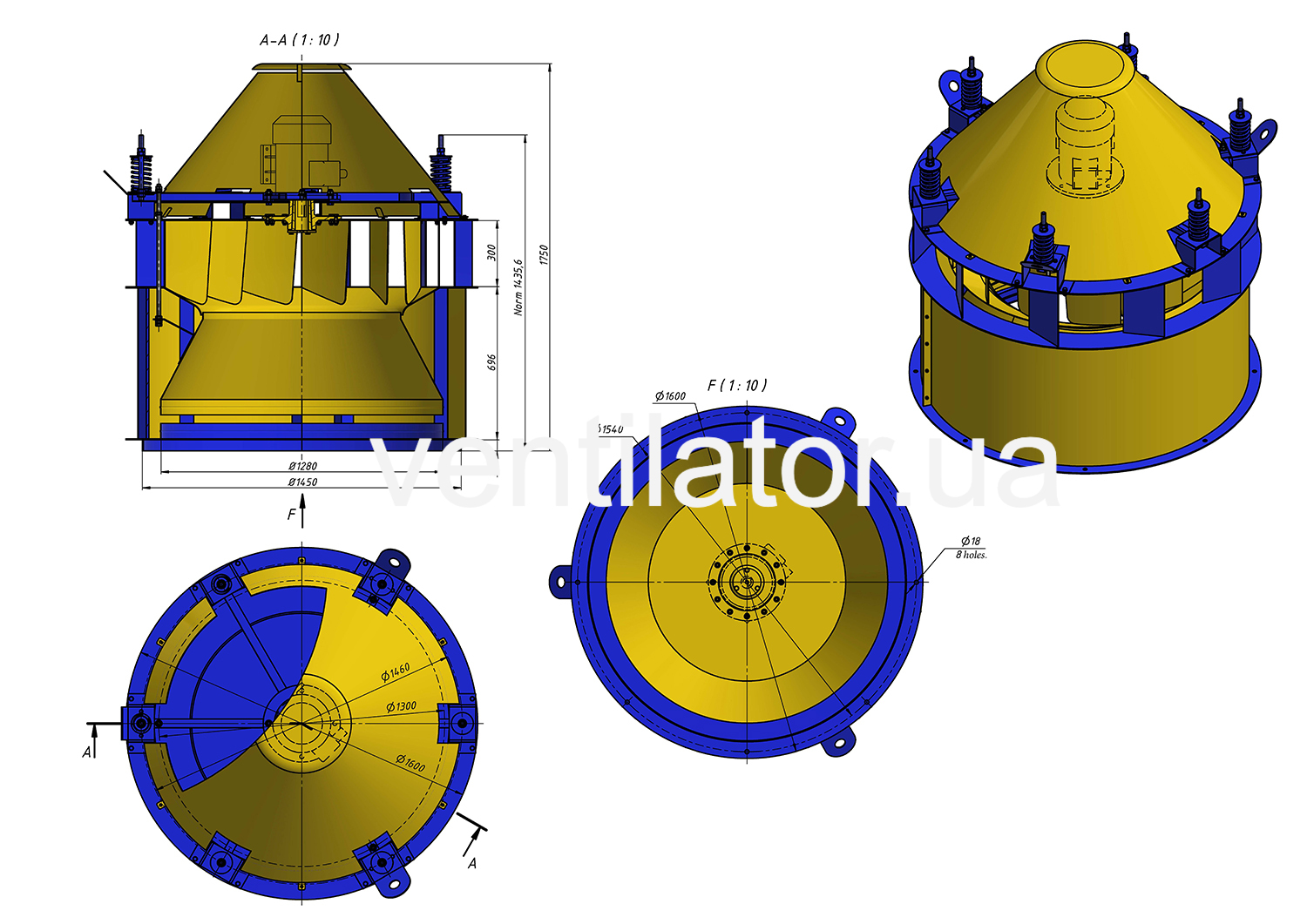

Даховий радіальний вентилятор ВКР №12,5 виконаний з конструкторської схемою з виходом переміщуваного середовища в сторони. Вентилятор складається з радіального вентилятора, ковпака і основи.
Радіальний вентилятор виконаний за 1-й конструктивною схемою. Робоче колесо встановлено безпосередньо на вал електродвигуна. Вентилятор складається із наступних складових:
- корпус;
- колесо робоче;
- электродвигун.
Корпус (обичайка) ВКР №12,5
Корпус зварюється з листового та сортового сталевого прокату. Корпус може бути лівого і правого обертання. Поверхні робочого колеса і спірального корпусу, які дотикаються з переміщуваним середовищем, утворюють проточну порожнину. Призначення корпусу - формування потоків всмоктування і нагнітання.
Робоче колесо вентилятора ВКР №12,5
Конструкція робочого колеса має 12 загнутих назад лопаток. Лопатки кріпляться електрозварюванням до диска. Матеріал диска і лопаток - листова сталь, втулки - сірий чавун. Призначення колеса - створити розрядження в зоні всмоктування і надлишковий тиск у зоні нагнітання. Робоче колесо може бути правого і лівого обертання.
Електродвигун асинхронний Електродвигун АІР 200 L6 30.0 Потужність електродвигуна кВт 1000 Об./хв
Електродвигун Електродвигун АІР 200 L6 - загальнопромисловий асинхронний трифазний двигун з короткозамкненим ротором, призначений для роботи від мережі з частотою змінного струму 50 Гц і напругою 220/380 В. У електродвигуна Електродвигун АІР 200 L6 номінальна швидкість обертання 1000 обертів за хвилину. Габарит (висота осі обертання): 200 мм; діаметр вала: 60 мм; потужність у кВт: 30.0; кліматичне виконання: У3; ІР: 54. Корпус двигунів АІР потужністю від 1,5 кВт відливається з сірого чавуну для надійності використання.
Принцип роботи вентилятора полягає в переміщенні повітря та інших газових сумішей за рахунок передачі їм енергії обертання робочого колеса, що одержує обертання від електродвигуна.
Вказівки заходів безпеки при експлуатації вентилятора дахового радіального ВКР №12,5
До монтажу та експлуатації вентиляторів ВКР допускаються особи, що вивчили будову, правила експлуатації та пройшли інструктаж щодо дотримання Правил техніки безпеки. Монтаж вентилятора повинен забезпечувати вільний доступ до місць обслуговування його під час експлуатації. Вентиляційна система повинна бути убережена від попадання у вентилятор сторонніх предметів. Монтаж електрообладнання, заземлення вентилятора двигуна повинні проводитися відповідно до вимог "Правил устрою електроустановок" (ПУЕ). Ремонт і обслуговування вентилятора робити тільки при відключенні його від електромережі і повній зупинці обертових частин.
