ВГДН-21

Призначення вентиляторів гарячого дуття ВГДН-21

Відцентрові вентилятори гарячого дуття одностороннього всмоктування ВГДН-21 застосовуються для подачі повітря, нагрітого повітропідігрівачах, в топки парових стаціонарних котлів (вентилятори первинного повітря). Допускається застосування вентиляторів в різних технологічних установках для переміщення чистого повітря і неагресивних незапилених газів з температурою 400 °С.

Загальні відомості про вентилятори гарячого дуття ВГДН-21

• Одностороннього всмоктування
• Корпус спіральний поворотний
• Вперед загнуті лопатки
• Кількість лопаток - 16
• Напрямок обертання - праве і ліве.

Конструкція вентиляторів гарячого дуття ВГДН-21:

Конструкція вентиляторів гарячого дуття виконана за типом дуттьових вентиляторів типу ВД.

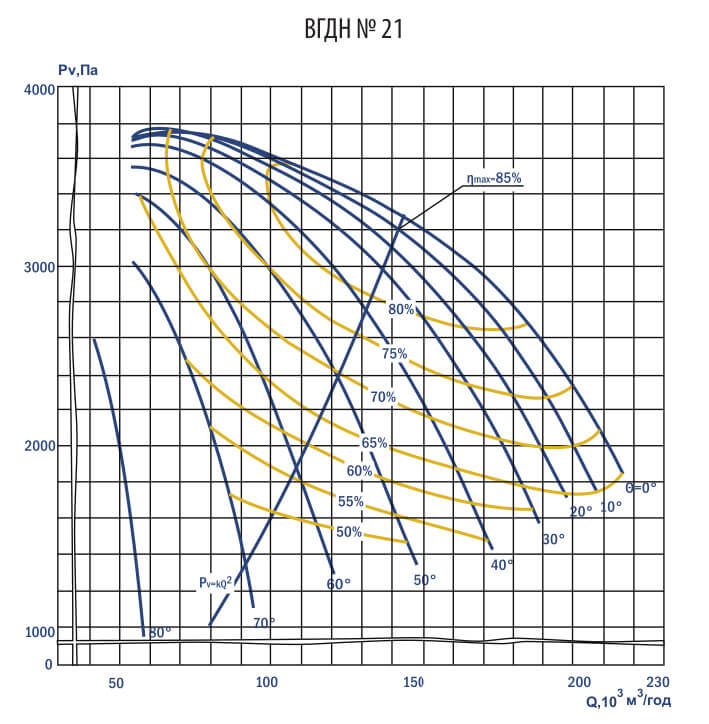

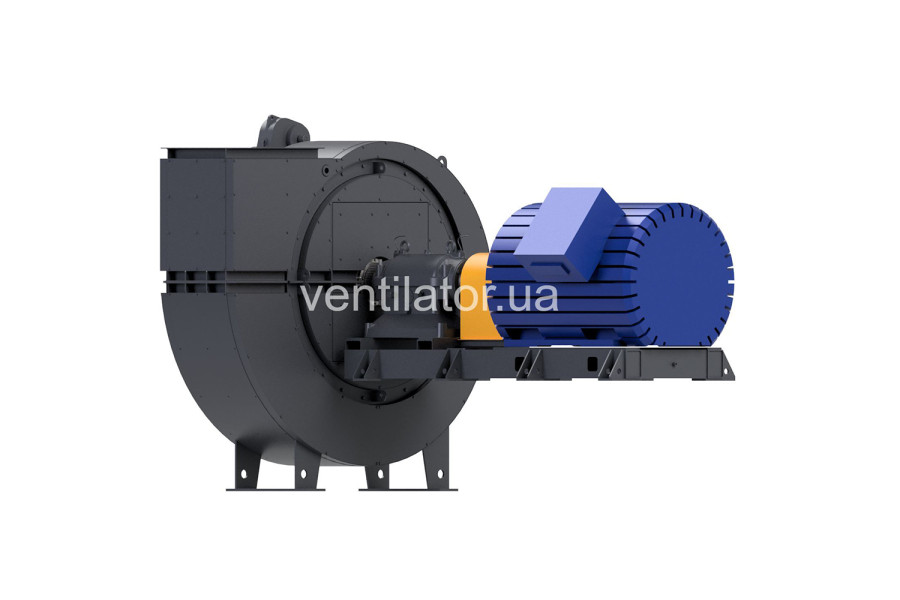

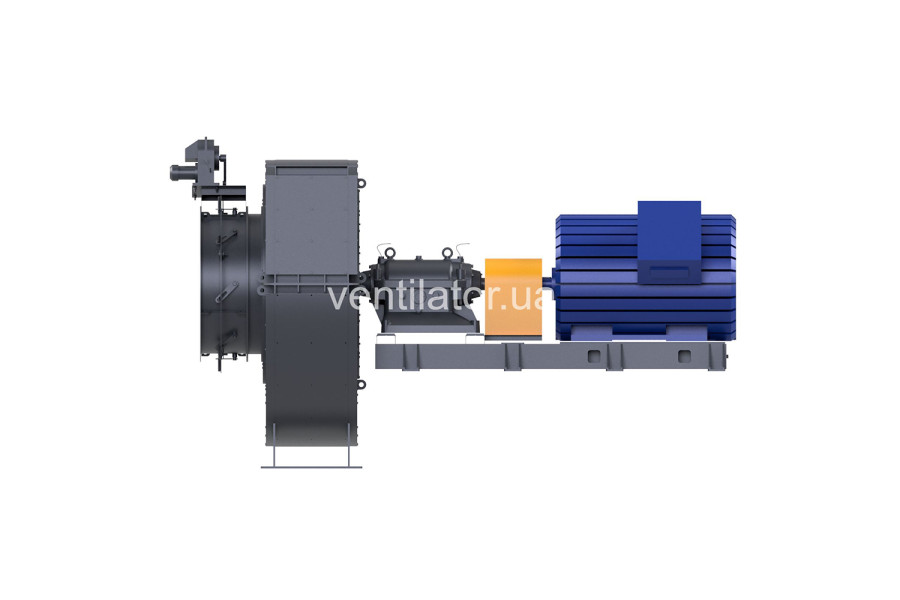

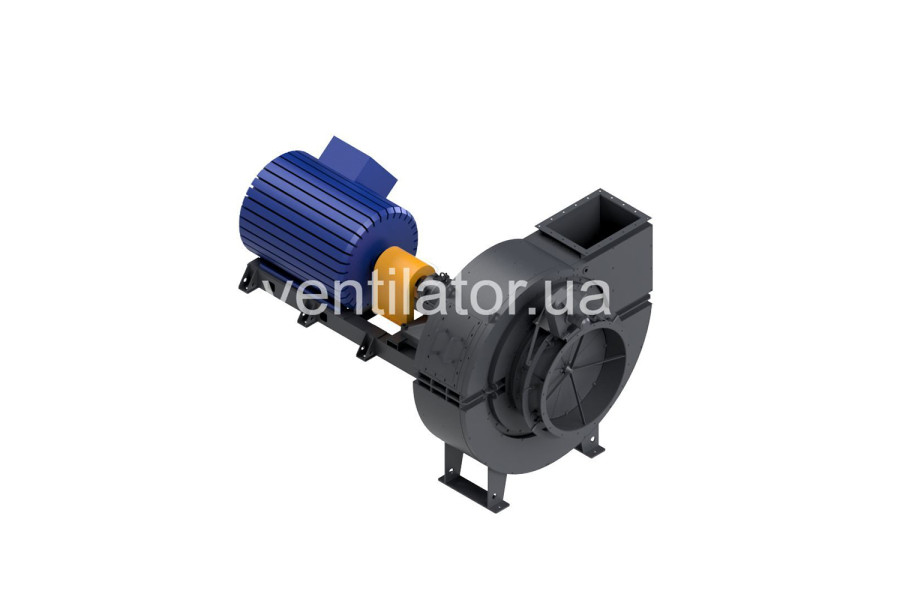

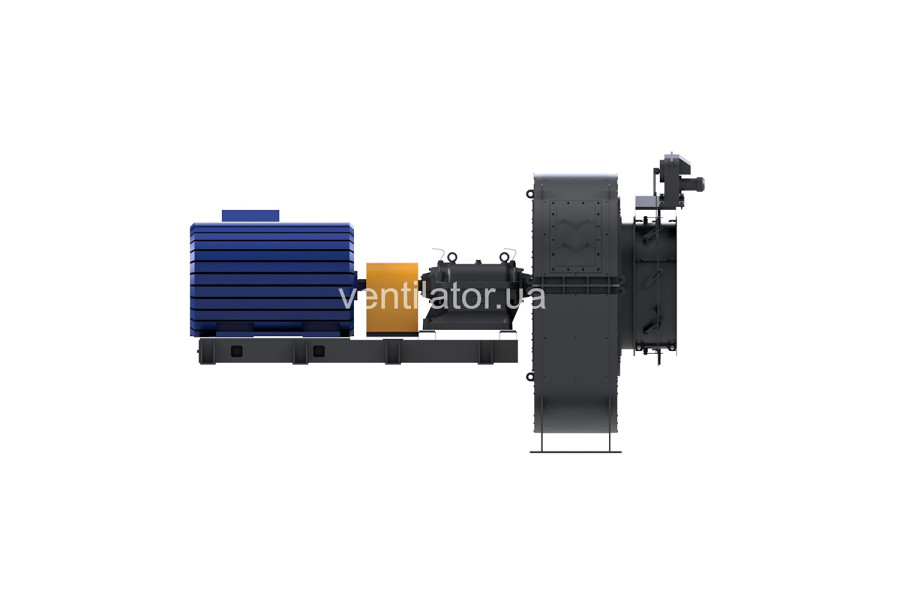

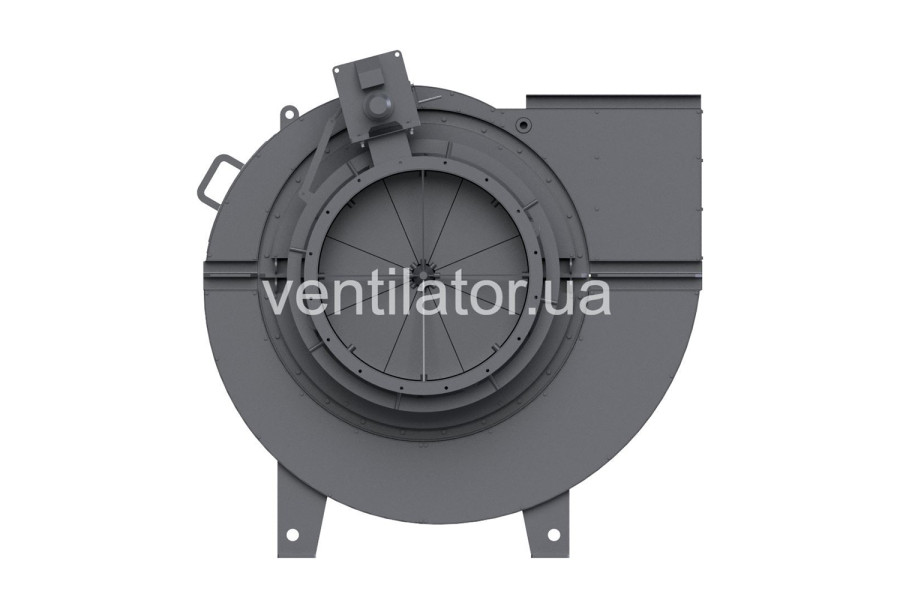

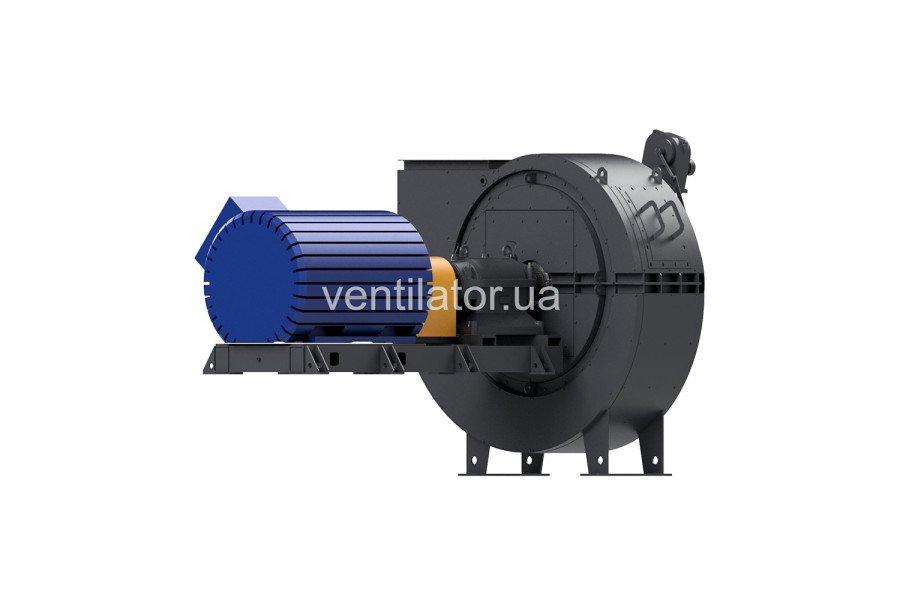

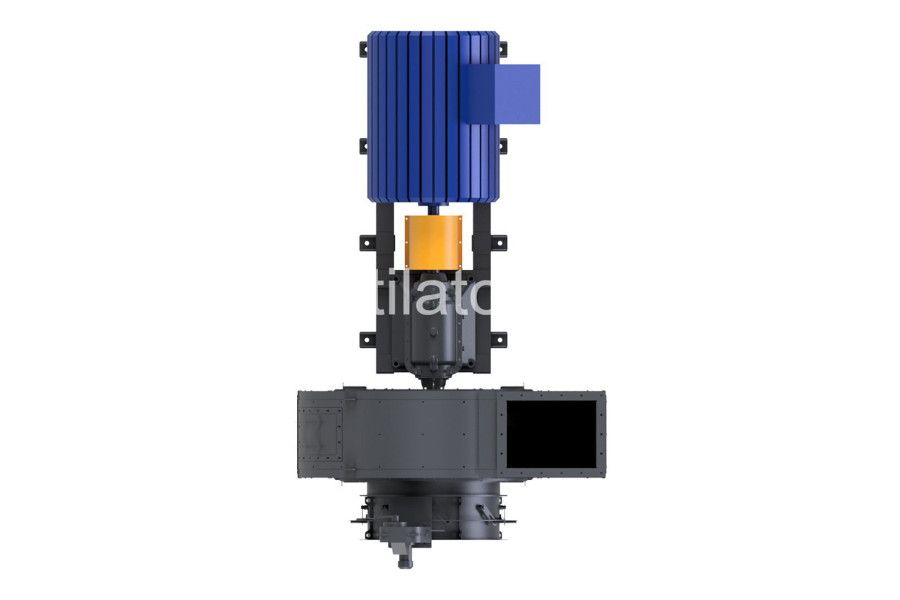

Вентилятор складається з наступних основних вузлів: робочого колеса, спірального корпусу, ходової частини, осьового направляючого апарату, рам під ходову частину і приводного електродвигуна з рамою.

Беручи до уваги підвищену температуру газоповітряної суміші, що перекачується, крильчатка робочого колеса, вхідний патрубок і направляючий апарат виробляється з низьковуглецевої молібденової сталі типу 12 Х18 Н9Т або 12Х М

Передбачена система охолодження валу ходової частини.

Умови експлуатації вентиляторів гарячого дуття ВГДН-21:

Вентилятори гарячого дуття ВГДН-21 призначені для довготривалої роботи на відкритому повітрі і в приміщенні (поза будівлі під захистом від атмосферних опадів) в умовах помірного клімату (виконання У, категорія розміщення 2). Дозволяється температура навколишнього середовища не нижче -30 °С. Гранична температура повітря перед вентагрегатом не повинна перевищувати 400 °С.

Кути розвороту корпуса вентиляторів ВГДН-21

Правого обертання (з боку електродвигуна)

Лівого обертання (з боку електродвигуна)
