ВГДН-19

Name: ВГДН-19
Brand: КВЗ
SKU: ВГДН19-32

Відцентровий вентилятор гарячого дуття

Виробник: КВЗ

Все про товар

Опис

Характеристики

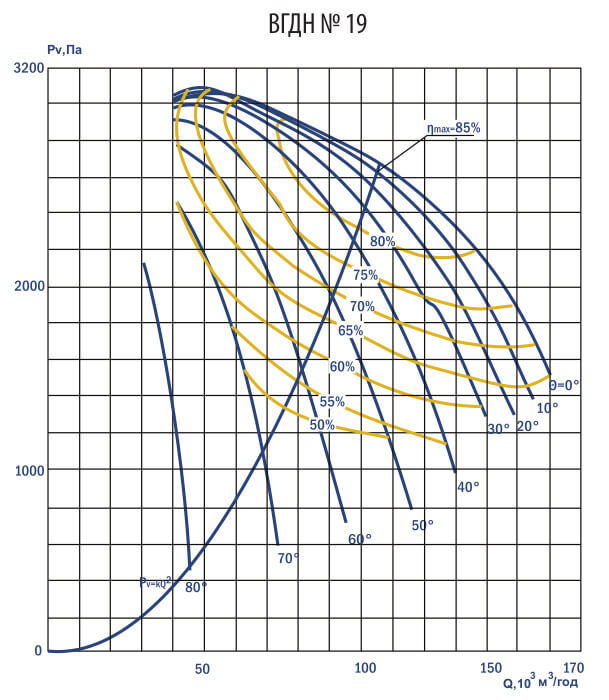

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID16514

договірна

Відцентровий вентилятор гарячого дуття ВГДН-19. Потужність двигуна: 200-250 кВт; Частота обертання двигуна: 1000 об./хв; Продуктивність: 105000 м³/год; Повний тиск: 2628 Па.

Напруга, В:380/660, 6000

Потужність електродвигуна кВт:200-250

Об./хв:1000

Граничний тиск, Па:2628

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ВГДН-19

Опис

Призначення вентиляторів гарячого дуття ВГДН-19

Відцентрові вентилятори гарячого дуття одностороннього всмоктування ВГДН-19 застосовуються для подачі повітря, нагрітого повітропідігрівачах, в топки парових стаціонарних котлів (вентилятори первинного повітря). Допускається застосування вентиляторів в різних технологічних установках для переміщення чистого повітря і неагресивних незапилених газів з температурою 400 °С.

Загальні відомості про вентилятори гарячого дуття ВГДН-19

Одностороннього всмоктування
Корпус спіральний поворотний
Вперед загнуті лопатки
Кількість лопаток - 16
Напрямок обертання - праве і ліве.

Конструкція вентиляторів гарячого дуття ВГДН-19:

Конструкція вентиляторів гарячого дуття виконана за типом дуттьових вентиляторів типу ВД.

Вентилятор складається з наступних основних вузлів: робочого колеса, спірального корпусу, ходової частини, осьового направляючого апарату, рам під ходову частину і приводного електродвигуна з рамою.

Беручи до уваги підвищену температуру газоповітряної суміші, що перекачується, крильчатка робочого колеса, вхідний патрубок і направляючий апарат виробляється з низьковуглецевої молібденової сталі типу 12 Х18 Н9Т або 12Х М

Передбачена система охолодження валу ходової частини.

Умови експлуатації вентиляторів гарячого дуття ВГДН-19:

Вентилятори гарячого дуття ВГДН-19 призначені для довготривалої роботи на відкритому повітрі і в приміщенні (поза будівлі під захистом від атмосферних опадів) в умовах помірного клімату (виконання У, категорія розміщення 2). Дозволяється температура навколишнього середовища не нижче -30 °С. Гранична температура повітря перед вентагрегатом не повинна перевищувати 400 °С.

Кути розвороту корпуса вентиляторів ВГДН-19

Правого обертання (з боку електродвигуна)

Поворот корпусу вентилятора ВГДН-19

Лівого обертання (з боку електродвигуна)

Поворот корпусу вентилятора ВГДН-19

Характеристики

Основні

Модель

ВГДН-19

Тип електродвигуна

ДАЗО, АІР

Напруга, В

380/660, 6000

Потужність електродвигуна кВт

200-250

Об./хв

1000

Кліматичне виконання

У2

Макс. температура переміщуваного повітря, °С

400

Маса, кг

4140

Граничний тиск, Па

2628

Максимальний ККД, ηmax (%)

Продуктивність, м³/год

105000

УМОВНІ ПОЗНАЧЕННЯ
Q	- Продуктивність, тис. м³/год
Pv	- Повний тиск, даПа
_N	- Встановлена потужність, кВт
η	- Частота обертання робочого колеса, об./хв

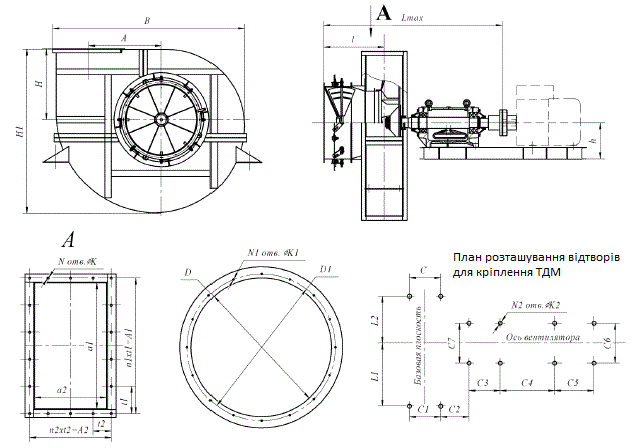

Габаритні розміри вентилятора ВГДН-19

С4, С5, С6 – розміри уточнюються при виборі електродвигуна

Модель	Габаритні розміри, мм
Модель	h	H	H1	B	I	Lmax	A
ВГДН-19	545	1200	2780	3610	918	2953	1235

Модель	Приєднувальні розміри, мм
Модель	A1	A2	a1	a2	t1	t2	N	N1	n1	n2	K	K1	D	D1
ВГДН-19	1070	810	699	710	280	270	16	12	5	3	19	19	1235	1325

Модель	Кріпильні розміри, мм
Модель	N2	K2	C	C1	C2	C3	C7	L1	L2
ВГДН-19	12	28	600	600	595	850	975	1894	1556
