ВГДН-15

Name: ВГДН-15
Brand: КВЗ
SKU: ВГДН15-32

Відцентровий вентилятор гарячого дуття

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID16512

договірна

Відцентровий вентилятор гарячого дуття ВГДН-15. Потужність двигуна: 75-315 кВт; Частота обертання двигуна: 1000-1500 об./хв; Продуктивність: 51700-77600 м³/год; Повний тиск: 1755-3950 Па.

Напруга, В:380/660, 6000

Потужність електродвигуна кВт:75-315

Об./хв:1000-1500

Граничний тиск, Па:1755-3950

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

ВГДН-15

Опис

Призначення вентиляторів гарячого дуття ВГДН-15

Відцентрові вентилятори гарячого дуття одностороннього всмоктування ВГДН-15 застосовуються для подачі повітря, нагрітого повітропідігрівачах, в топки парових стаціонарних котлів (вентилятори первинного повітря). Допускається застосування вентиляторів в різних технологічних установках для переміщення чистого повітря і неагресивних незапилених газів з температурою 400 °С.

Загальні відомості про вентилятори гарячого дуття ВГДН-15

Одностороннього всмоктування
Корпус спіральний поворотний
Вперед загнуті лопатки
Кількість лопаток - 16
Напрямок обертання - праве і ліве.

Конструкція вентиляторів гарячого дуття ВГДН-15:

Конструкція вентиляторів гарячого дуття виконана за типом дуттьових вентиляторів типу ВД.

Вентилятор складається з наступних основних вузлів: робочого колеса, спірального корпусу, ходової частини, осьового направляючого апарату, рам під ходову частину і приводного електродвигуна з рамою.

Беручи до уваги підвищену температуру газоповітряної суміші, що перекачується, крильчатка робочого колеса, вхідний патрубок і направляючий апарат виробляється з низьковуглецевої молібденової сталі типу 12 Х18 Н9Т або 12Х М

Передбачена система охолодження валу ходової частини.

Умови експлуатації вентиляторів гарячого дуття ВГДН-15:

Вентилятори гарячого дуття ВГДН-15 призначені для довготривалої роботи на відкритому повітрі і в приміщенні (поза будівлі під захистом від атмосферних опадів) в умовах помірного клімату (виконання У, категорія розміщення 2). Дозволяється температура навколишнього середовища не нижче -30 °С. Гранична температура повітря перед вентагрегатом не повинна перевищувати 400 °С.

Кути розвороту корпуса вентиляторів ВГДН-15

Правого обертання (з боку електродвигуна)

Поворот корпусу вентилятора ВГДН-15

Лівого обертання (з боку електродвигуна)

Поворот корпусу вентилятора ВГДН-15

Характеристики

Основні

Модель

ВГДН-15

Тип електродвигуна

ДАЗО, 5АМ

Напруга, В

380/660, 6000

Потужність електродвигуна кВт

75-315

Об./хв

1000-1500

Кліматичне виконання

У2

Макс. температура переміщуваного повітря, °С

400

Маса, кг

2940

Граничний тиск, Па

1755-3950

Максимальний ККД, ηmax (%)

Продуктивність, м³/год

51700-77600

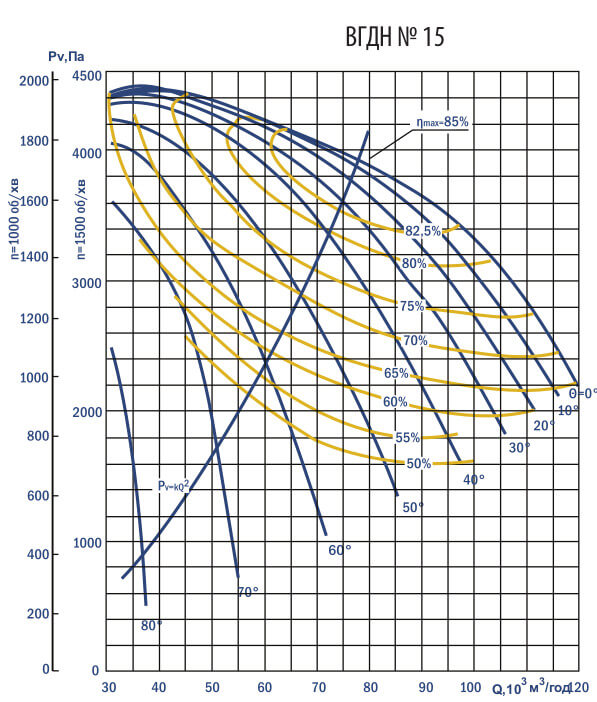

УМОВНІ ПОЗНАЧЕННЯ
Q	- Продуктивність, тис. м³/год
Pv	- Повний тиск, даПа
_N	- Встановлена потужність, кВт
η	- Частота обертання робочого колеса, об./хв

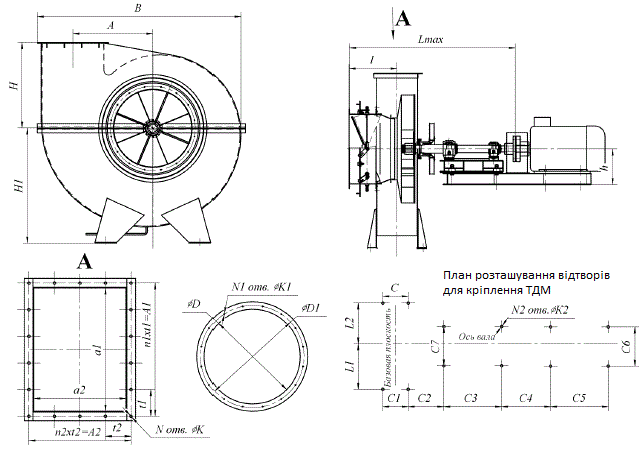

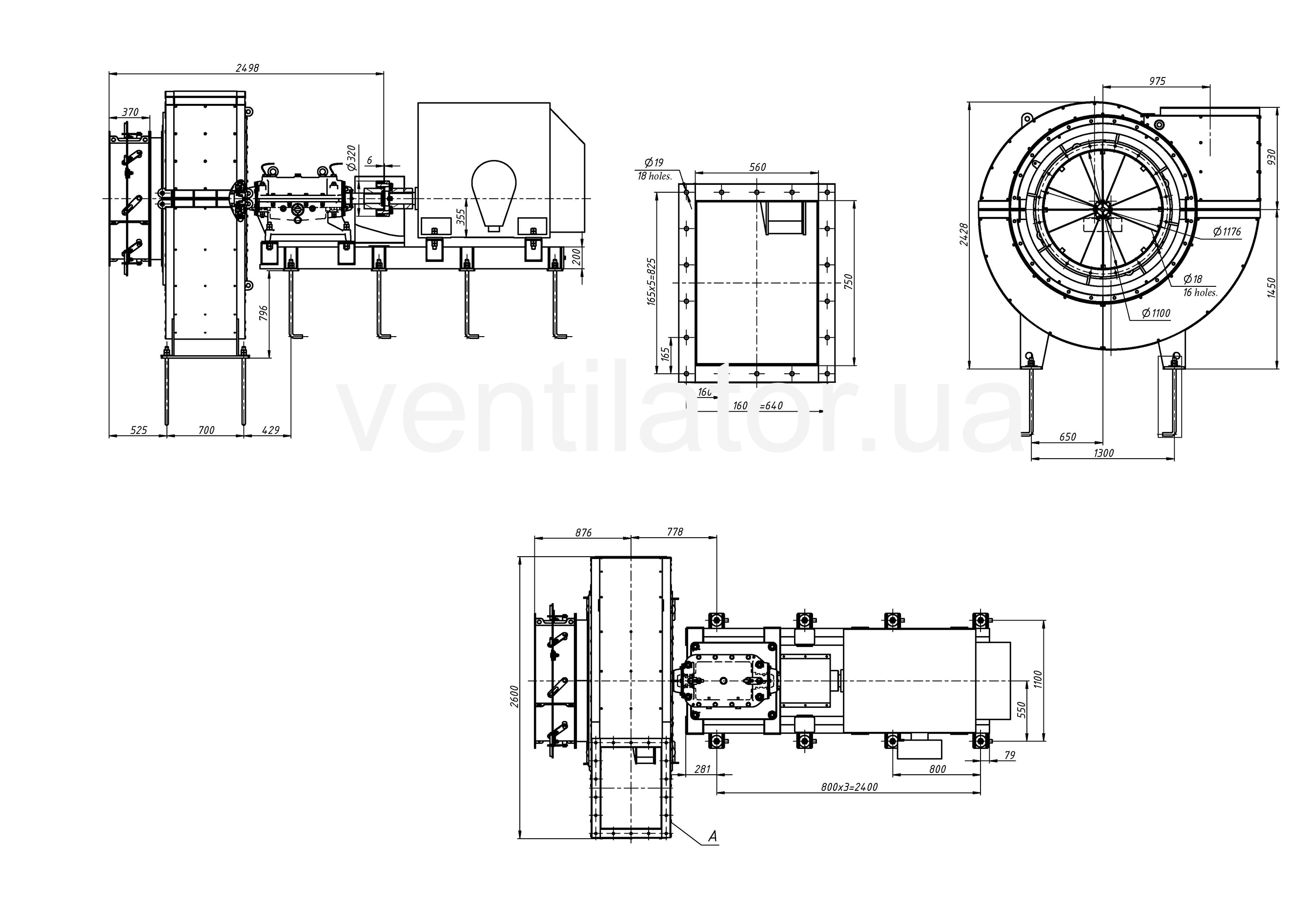

Габаритні розміри вентилятора ВГДН-15

С4, С5, С6 – розміри уточнюються при виборі електродвигуна

Модель	Габаритні розміри, мм
Модель	h	H	H1	B	I	Lmax	A
ВГДН-15	626	950	2300	2640	752	2510	975

Модель	Приєднувальні розміри, мм
Модель	A1	A2	a1	a2	t1	t2	N	N1	n1	n2	K	K1	D	D1
ВГДН-15	842	640	750	560	168	160	18	16	5	4	19	19	970	1070

Модель	Кріпильні розміри, мм
Модель	N2	K2	C	C1	C2	C3	C7	L1	L2
ВГДН-15	12	24	450	450	579	670	890	1517	1762
