Відцентровий вентилятор гарячого дуття ВГДН №12,5 з ел.двигуном АІР 250 S4 75 кВт 1500 об./хв, виконання 3

Name: ВГДН №12,5 з ел.двигуном АІР 250 S4 75 кВт 1500 об./хв, виконання 3
Brand: КВЗ
Price: 870102 UAH
Availability: InStock

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

ВГДН №12,5 з ел.двигуном АІР 250 S4 75 кВт 1500 об./хв, виконання 3

Є в наявності

Код товару: ID16509

870 102₴

Знайшли дешевше?

Відцентровий вентилятор гарячого дуття ВГДН №12,5 (Н – нагнітаючий)

Номінальна продуктивність: 43960 м³/год
Номінальний тиск: 2590 Па

Гранична температура повітря: не повинна перевищувати 400 °C на вході у вентиляторний агрегат.
У конструкції передбачено встановлення масляної ванни, яка забезпечує ефективне охолодження та безперервне змащування підшипників, що суттєво подовжує строк їх експлуатації.

Продуктивність, м³/год:43960

Тиск, Па:2590

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

ВГДН №12,5 з ел.двигуном АІР 200 L6 30 кВт 1000 об./хв 791 976₴

Каталог

ВГДН №12,5 з ел.двигуном АІР 250 S4 75 кВт 1500 об./хв, виконання 3

870 102₴

Опис

Призначення вентиляторів гарячого дуття ВГДН №12,5

Відцентрові вентилятори гарячого дуття одностороннього всмоктування ВГДН №12,5 застосовуються для подачі повітря, нагрітого в повітропідігрівачах, в топки парових стаціонарних котлів (вентилятори первинного повітря). Допускається застосування вентиляторів в різних технологічних установках для переміщення чистого повітря і неагресивних незапилених газів з температурою до 400 °С.

Загальні відомості про вентилятори гарячого дуття ВГДН №12,5

Одностороннього всмоктування
Корпус спіральний поворотний
Вперед загнуті лопатки
Кількість лопаток – 16
Напрямок обертання – праве і ліве

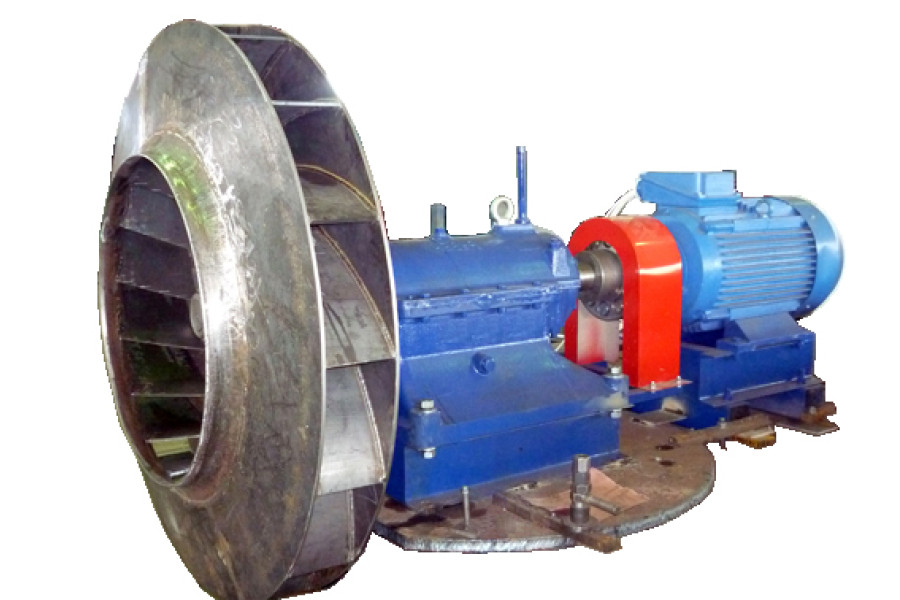

Конструкція вентиляторів гарячого дуття ВГДН №12,5

Конструкція вентиляторів гарячого дуття виконана за типом дуттьових вентиляторів типу ВД.

Вентилятор складається з наступних основних вузлів: робочого колеса, спірального корпусу, ходової частини, осьового направляючого апарату, рам під ходову частину і приводного електродвигуна з рамою.

Беручи до уваги підвищену температуру газоповітряної суміші, що перекачується, крильчатка робочого колеса, вхідний патрубок і направляючий апарат виготовляються з низьковуглецевої молібденової сталі.

Передбачена система охолодження валу ходової частини.

Умови експлуатації вентиляторів гарячого дуття ВГДН №12,5

Вентилятори гарячого дуття ВГДН №12,5 призначені для довготривалої роботи на відкритому повітрі і в приміщенні (поза будівлі під захистом від атмосферних опадів) в умовах помірного клімату (виконання У, категорія розміщення 2). Дозволяється температура навколишнього середовища не нижче -30 °С. Гранична температура повітря перед вентагрегатом не повинна перевищувати 400 °С.

Кути розвороту корпуса вентиляторів ВГДН №12,5:

Характеристики

Основні

Модель

ВГДН №12,5

Тип електродвигуна

АІР

Продуктивність, м³/год

43960

Тиск, Па

2590

Кліматичне виконання

У2

Макс. температура переміщуваного повітря, °С

400

Маса, кг

2940

Максимальний ККД, ηmax (%)

Електродвигун АІР 250 S4

Основні

Модель

АІР 250 S4

Тип електродвигуна

асинхронний

Вид

загальнопромисловий

Серія двигуна

АІР

Діаметр вала, мм

Напруга, В

380/660

Частота струму, Гц

Потужність електродвигуна кВт

Об./хв

1500

n, об./хв

1475

Кліматичне виконання

У3

Клас захисту пристрою, IP

ККД, %

92,9

Коефіцієнт потужності, cosφ

0,86

Маса, кг

477

Габарит (висота осі обертання), мм

250

Споживаний номінальний струм, Iн (А)

146

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,3

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,2

Ставлення пускового струму до номінального, Iпуск/Iн

6,9

Фазність

3-фазний

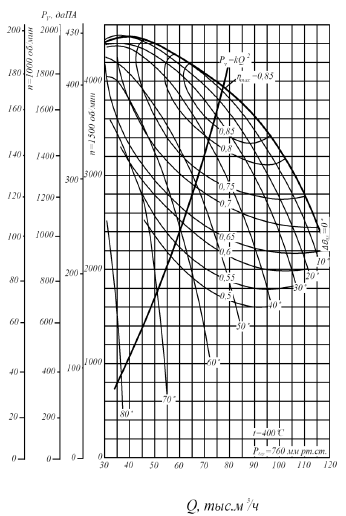

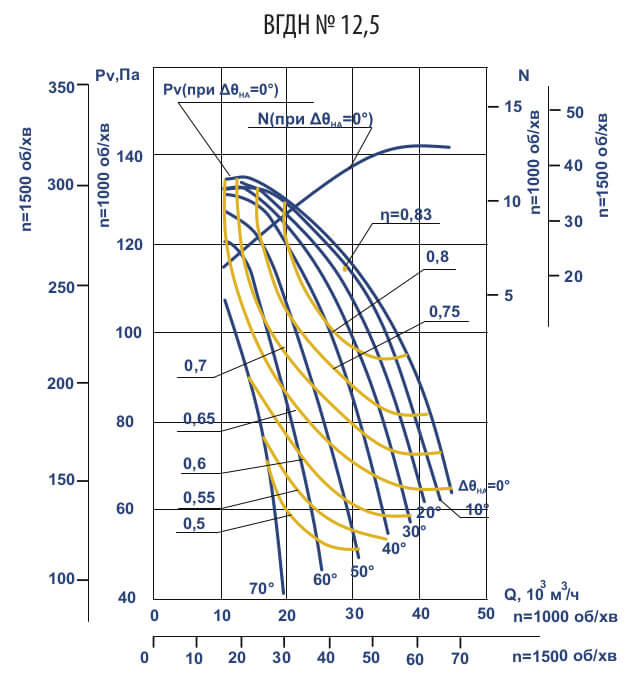

Аеродинамічні характеристики ВГДН №12,5 з ел.двигуном АІР 250 S4 75 кВт 1500 об./хв
