Відцентровий вентилятор гарячого дуття ВГДН №12,5 з ел.двигуном АІР 200 L6 30 кВт 1000 об./хв, виконання 3

Name: ВГДН №12,5 з ел.двигуном АІР 200 L6 30 кВт 1000 об./хв, виконання 3
Brand: КВЗ
Price: 791976 UAH
Availability: InStock

Виробник: КВЗ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

ВГДН №12,5 з ел.двигуном АІР 200 L6 30 кВт 1000 об./хв, виконання 3

Є в наявності

Код товару: ID16320

791 976₴

Знайшли дешевше?

Відцентровий вентилятор гарячого дуття ВГДН №12,5 (Н – нагнітаючий)

Номінальна продуктивність: 29370 м³/год
Номінальний тиск: 1150 Па

Гранична температура повітря: не повинна перевищувати 400 °C на вході у вентиляторний агрегат.
У конструкції передбачено встановлення масляної ванни, яка забезпечує ефективне охолодження та безперервне змащування підшипників, що суттєво подовжує строк їх експлуатації.

Продуктивність, м³/год:29370

Тиск, Па:1150

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

ВГДН №12,5 з ел.двигуном АІР 250 S4 75 кВт 1500 об./хв 870 102₴

Каталог

ВГДН №12,5 з ел.двигуном АІР 200 L6 30 кВт 1000 об./хв, виконання 3

791 976₴

Опис

Призначення вентиляторів гарячого дуття ВГДН №12,5

Відцентрові вентилятори гарячого дуття одностороннього всмоктування ВГДН №12,5 застосовуються для подачі повітря, нагрітого в повітропідігрівачах, в топки парових стаціонарних котлів (вентилятори первинного повітря). Допускається застосування вентиляторів в різних технологічних установках для переміщення чистого повітря і неагресивних незапилених газів з температурою до 400 °С.

Загальні відомості про вентилятори гарячого дуття ВГДН №12,5

Одностороннього всмоктування
Корпус спіральний поворотний
Вперед загнуті лопатки
Кількість лопаток – 16
Напрямок обертання – праве і ліве

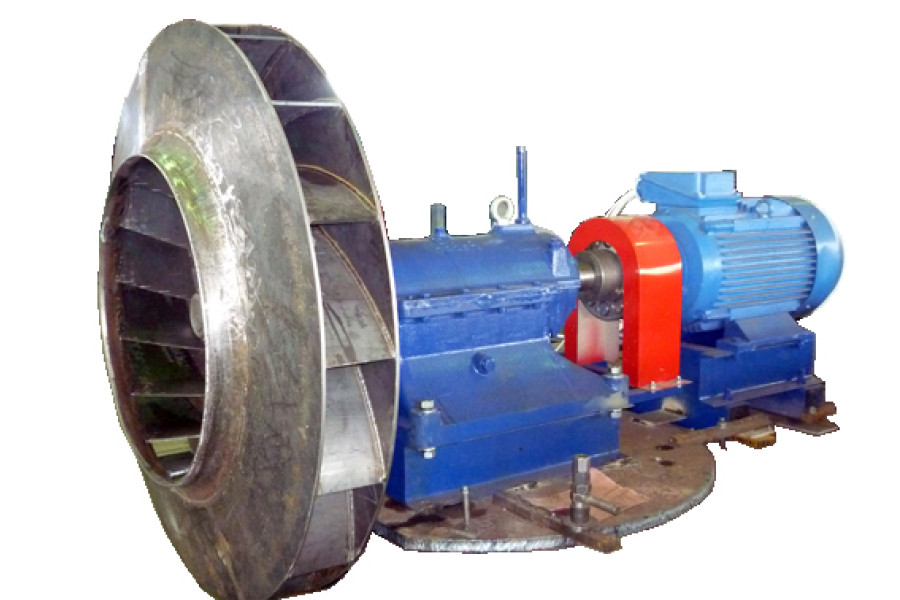

Конструкція вентиляторів гарячого дуття ВГДН №12,5

Конструкція вентиляторів гарячого дуття виконана за типом дуттьових вентиляторів типу ВД.

Вентилятор складається з наступних основних вузлів: робочого колеса, спірального корпусу, ходової частини, осьового направляючого апарату, рам під ходову частину і приводного електродвигуна з рамою.

Беручи до уваги підвищену температуру газоповітряної суміші, що перекачується, крильчатка робочого колеса, вхідний патрубок і направляючий апарат виготовляються з низьковуглецевої молібденової сталі.

Передбачена система охолодження валу ходової частини.

Умови експлуатації вентиляторів гарячого дуття ВГДН №12,5

Вентилятори гарячого дуття ВГДН №12,5 призначені для довготривалої роботи на відкритому повітрі і в приміщенні (поза будівлі під захистом від атмосферних опадів) в умовах помірного клімату (виконання У, категорія розміщення 2). Дозволяється температура навколишнього середовища не нижче -30 °С. Гранична температура повітря перед вентагрегатом не повинна перевищувати 400 °С.

Кути розвороту корпуса вентиляторів ВГДН №12,5:

Характеристики

Основні

Модель

ВГДН №12,5

Тип електродвигуна

АІР, 5АМ

Продуктивність, м³/год

29370

Тиск, Па

1150

Кліматичне виконання

У2

Макс. температура переміщуваного повітря, °С

400

Маса, кг

2380

Максимальний ККД, ηmax (%)

Електродвигун АІР 200 L6

Основні

Модель

АІР 200 L6

Тип електродвигуна

асинхронний

Вид

загальнопромисловий

Серія двигуна

АІР

Діаметр вала, мм

Напруга, В

220/380

Частота струму, Гц

Потужність електродвигуна кВт

30.0

Об./хв

1000

n, об./хв

975

Кліматичне виконання

У3

Клас захисту пристрою, IP

ККД, %

89,8

Коефіцієнт потужності, cosφ

0,84

Маса, кг

250

Габарит (висота осі обертання), мм

200

Споживаний номінальний струм, Iн (А)

Ставл. макс. оберт-го момента сили до ном., Мmах/Мн

2,2

Ставл. пуск. оберт-го момента сили до ном., Мпуск/Мн

2,1

Ставлення пускового струму до номінального, Iпуск/Iн

6,5

Фазність

3-фазний

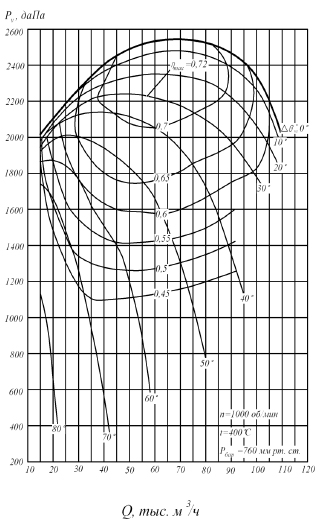

Аеродинамічні характеристики ВГДН №12,5 з ел.двигуном АІР 200 L6 30 кВт 1000 об./хв
