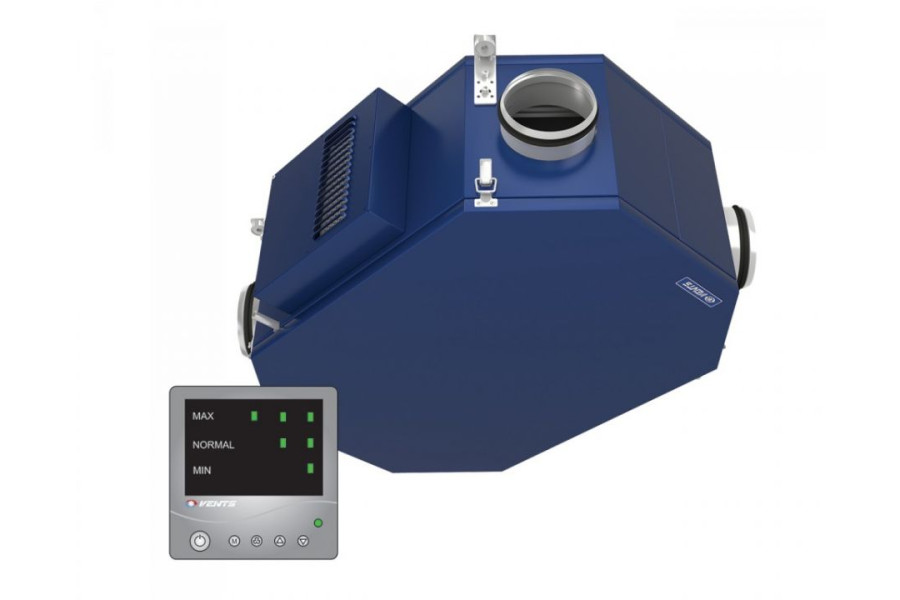

Опис установки Вентс ВУТЕ2 250 ПУ ЕС
Підвісні припливно-витяжні установки Вентс ВУТЕ2 250 ПУ ЕС являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого.
При цьому установка приточно витяжна Вентс ВУТЕ2 забезпечує передачу тепла і вологи витяжного повітря припливному повітрю в двох пластинчастих рекуператорах перехресного струму із полімеризованого паперу та алюмінію. Установки застосовуються в системах вентиляції і кондиціонування приміщень різного призначення. Відрізняються дуже низьким рівнем шуму завдяки розміщенню вентиляторів між двома рекуператорами, а також застосуванню ЄС моторів. Високий коефіцієнт рекуперації установок задовольняє найвищі вимоги ринку. Призначені для з'єднання з круглими повітроводами номінальним діаметром Ø 125 мм.
Корпус припливно-витяжної установки Вентс ВУТЕ2 250 ПУ ЕС
Корпус виготовлений з пофарбованої сталі з внутрішньою тепло- і звукоізоляцією з мінеральної вати товщиною 20 мм.
Фільтр Вентс ВУТЕ2 250 ПУ ЕС
Для фільтрації припливного і витяжного повітря в установці застосовуються два касетних фільтра зі ступенем очищення G4.
Двигун установки Вентс ВУТЕ2 250 ПУ ЕС
Використовуються високоефективні електронно-комутовані (ЕС) мотори з зовнішнім ротором, обладнані робочими колесами з назад загнутими лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження. ЕС мотори характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безсумнівною перевагою електронно-комутованих двигунів є високий ККД (до 90%).
Рекуператор припливно-витяжної установки Вентс ВУТЕ2 250 ПУ ЕС
В установці Вентс ВУТЕ2 250 ПУ ЕС застосовуються два рекуператора перехресного струму: один з алюмінію і один з полімеризованого паперу. Також установка обладнана піддоном для відводу конденсату від алюмінієвого рекуператора.
Алюмінієві рекуператори передають явну теплоту від витяжного повітряного потоку приточному. Вони відрізняються тривалим терміном служби в умовах холодного клімату.
Рекуператори з полімеризованого паперу передають явну і приховану теплоту. Вони є стійкими до обмороження і не виробляють конденсат. Установки з таким типом рекуператорів рекомендується застосовувати в приміщеннях обладнаних кондиціонерами.
Конструкція установки Вентс ВУТЕ2 250 ПУ ЕС
Управління та автоматика Вентс ВУТЕ2 250 ПУ ЕС
Установки укомплектовані вбудованою системою автоматики і багатофункціональною панеллю управління (Р3/010 Т) зі світлодіодною індикацією. Також в комплект поставки входить сигнальний кабель для з'єднання установки з панеллю керування. Для запобігання обмерзання рекуператора в холодний період року установка обладнана системою активного захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператори. Після відтавання рекуператора і зникнення загрози замерзання припливний вентилятор включається, і установка повертається в звичайний режим роботи.
Панель управління виконує такі функції:
- Включення/вимикання установки
- Вибір режиму вентиляції: хв., середовищ., макс.
- Налаштування мінімального режиму в діапазоні 7-ми попередньо встановлених рівнів. При цьому середній режим автоматично встановлюється на 80 м3/год вище мінімального, але не вище максимального
- Індикатор необхідності заміни фільтра.
Монтаж Вентс ВУТЕ2 250 ПУ ЕС
Припливно витяжна установка Вентс ВУТЕ2 250 ПУ ЕС призначена для підвісної стельового монтажу і може встановлюватися на балконі, в коморі, підвалі, горищі і в інших допоміжних приміщеннях. Установка може також монтуватися в основних приміщеннях безпосередньо до стелі, за підвісною стелею або встановлюватися в стельову нішу. Доступ для сервісного обслуговування з боку нижньої панелі.
Варіант застосування Вентс ВУТЕ2 250 ПУ ЕС
