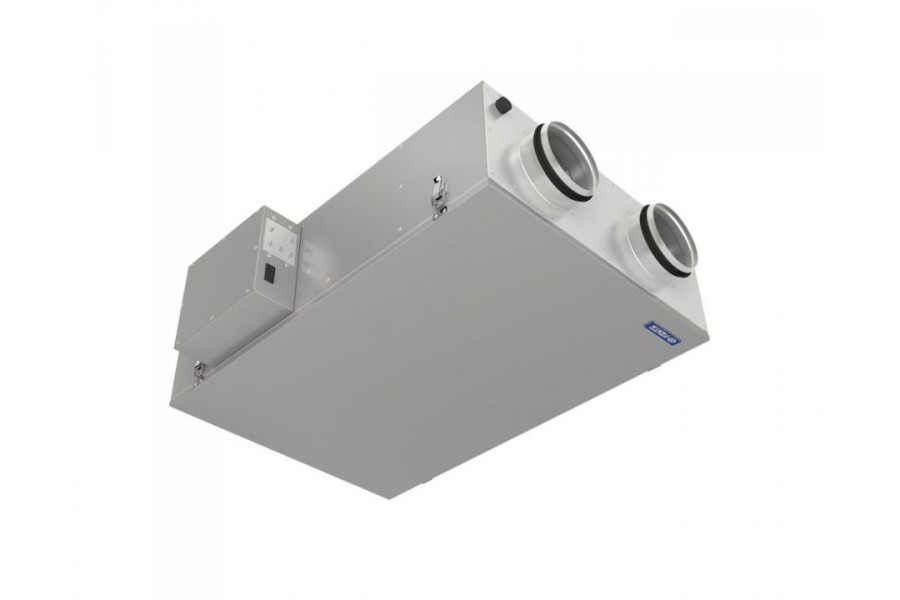

Опис установки Вентс ВУТЕ2 200 П
Підвісні припливно-витяжні установки Вентс ВУТЕ2 200 П являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого.
При цьому установка приточно витяжна Вентс ВУТЕ2 забезпечує передачу тепла та вологи витяжного повітря припливному повітрю в двох пластинчастих рекуператорах перехресного струму із полімеризованого паперу та алюмінію. Установки застосовуються в системах вентиляції і кондиціонування приміщень різного призначення. Установки відрізняються дуже низьким рівнем шуму завдяки розміщенню вентиляторів між двома рекуператорами. Високий коефіцієнт рекуперації установок задовольняє найвищі вимоги ринку. Призначені для з'єднання з круглими повітроводами номінальним діаметром Ø 125 мм.
Корпус припливно-витяжної установки Вентс ВУТЕ2 200 П
Виготовлений з алюмоцинкових стали. Внутрішня тепло- і звукоізоляція зі спіненого поліпропілену товщиною 10 мм.
Фільтр Вентс ВУТЕ2 200 П
Для фільтрації припливного і витяжного повітря в установці застосовуються два кишенькових фільтра зі ступенем очищення G4.
Вентилятор установки Вентс ВУТЕ2 200 П
Установка оснащена припливним і витяжним відцентровими вентиляторами з загнутими назад лопатками і вбудованим термостатом захисту з автоматичним перезапуском. Електродвигуни та робочі колеса динамічно збалансовані в двох площинах.
Рекуператор припливно-витяжної установки Вентс ВУТЕ2 200 П
В установці Вентс ВУТЕ2 200 П застосовуються два рекуператора перехресного струму: один з алюмінію і один з полімеризованого паперу. Установка обладнана піддоном для відводу конденсату від алюмінієвого рекуператора. Алюмінієві рекуператори передають явну теплоту від одного повітряного потоку іншому. Вони відрізняються тривалим терміном служби в умовах холодного клімату. Ентальпійні рекуператори з полімеризованого паперу передають явну і приховану теплоту від одного повітряного потоку іншому. Вони є стійкими до обмороження і не виробляють конденсат. Установки з таким типом рекуператорів рекомендується застосовувати в приміщеннях, обладнаних кондиціонерами.
Конструкція установки Вентс ВУТЕ2 200 П
Управління та автоматика Вентс ВУТЕ2 200 П
Установка обладнана перемикачем, що дозволяє вибрати один з трьох режимів для постійної роботи установки: режим очікування, низька (LOW) або середня (MED) швидкість.
До установці може бути підключений перемикач швидкостей П3-1-300 для включення/вимикання установки, а також вибору низькою (LOW), середньої (MED) або високою (HIGH) швидкості.
До установці може бути підключений датчик СО 2 (не входить в комплект поставки). При підвищенні концентрації газу він перемкне установку з режиму постійної роботи на максимальну швидкість (HIGH).
До установці може бути підключена панель управління SAS908PIT з рідкокристалічним екраном (не входить в комплект поставки), яка забезпечує включення/вимикання установки, перемикання між низькою, середньою і високою швидкостями і відображення кімнатної температури.
Для запобігання обмерзання рекуператора в холодний період року установка обладнана системою активного захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператори. Потім припливний вентилятор включається, і установка продовжує працювати в звичайному режимі.
Монтаж Вентс ВУТЕ2 200 П
Установка призначена для підвісного стельового монтажу і може встановлюватися на балконі, горищі, в коморі, підвалі та інших основних і допоміжних приміщеннях. При монтажі необхідно забезпечити доступ для сервісного обслуговування і ремонту з боку нижньої панелі.
Варіант застосування Вентс ВУТЕ2 200 П
