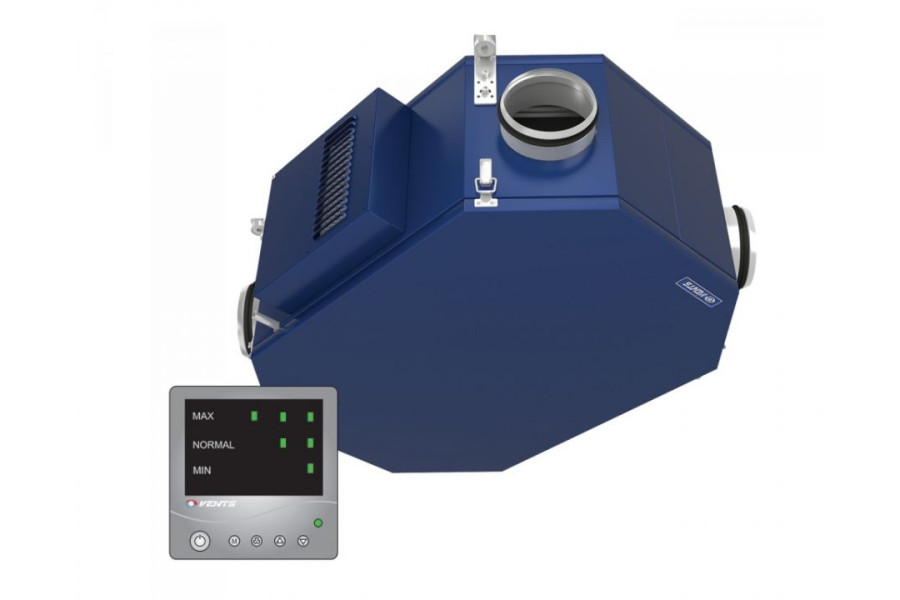

Опис установки Вентс ВУТ2 250 ПУ ЕС
Підвісні припливно-витяжні установки Вентс ВУТ2 250 ПУ ЕС являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого.
При цьому установка приточно витяжна Вентс ВУТ2 забезпечує передачу тепла витяжного повітря припливному повітрю в двох металевих пластинчастих рекуператорах перехресного струму. Установки застосовуються в системах вентиляції і кондиціонування приміщень різного призначення. Відрізняються дуже низьким рівнем шуму завдяки розміщенню вентиляторів між двома рекуператорами, а також застосуванню ЄС моторів. Високий коефіцієнт рекуперації установок задовольняє найвищі вимоги ринку. Призначені для з'єднання з круглими повітроводами номінальним діаметром Ø 125 мм.
Корпус припливно-витяжної установки Вентс ВУТ2 250 ПУ ЕС
Корпус виготовлений з пофарбованої сталі з внутрішньою тепло- і звукоізоляцією з мінеральної вати товщиною 20 мм.
Фільтр Вентс ВУТ2 250 ПУ ЕС
Для фільтрації припливного і витяжного повітря в установці застосовуються два касетних фільтра зі ступенем очищення G4.
Двигун установки Вентс ВУТ2 250 ПУ ЕС
Використовуються високоефективні електронно-комутовані (ЕС) мотори з зовнішнім ротором, обладнані робочими колесами з назад загнутими лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження. ЕС мотори характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безсумнівною перевагою електронно-комутованих двигунів є високий ККД (до 90%).
Рекуператор припливно-витяжної установки Вентс ВУТ2 250 ПУ ЕС
В установці Вентс ВУТ2 250 ПУ ЕС застосовуються два алюмінієвих рекуператора перехресного струму, також вона обладнана двома піддонами для відводу конденсату. Алюмінієві рекуператори передають явну теплоту від витяжного повітряного потоку приточному. Вони відрізняються тривалим терміном служби в умовах холодного клімату.
Конструкція установки Вентс ВУТ2 250 ПУ ЕС
Управління та автоматика Вентс ВУТ2 250 ПУ ЕС
Установки укомплектовані вбудованою системою автоматики і багатофункціональною панеллю управління (Р3/010 Т) зі світлодіодною індикацією. Також в комплект поставки входить сигнальний кабель для з'єднання установки з панеллю керування. Для запобігання обмерзання рекуператора в холодний період року установка обладнана системою активного захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператори. Після відтавання рекуператора і зникнення загрози замерзання припливний вентилятор включається, і установка повертається в звичайний режим роботи.
Панель управління виконує такі функції:
- Включення/вимикання установки
- Вибір режиму вентиляції: хв., середовищ., макс.
- Налаштування мінімального режиму в діапазоні 7-ми попередньо встановлених рівнів. При цьому середній режим автоматично встановлюється на 80 м3/год вище мінімального, але не вище максимального
- Індикатор необхідності заміни фільтра.
Монтаж Вентс ВУТ2 250 ПУ ЕС
Припливно витяжна установка Вентс ВУТ2 250 ПУ ЕС призначена для підвісної стельового монтажу і може встановлюватися на балконі, в коморі, підвалі, горищі і в інших допоміжних приміщеннях. Установка може також монтуватися в основних приміщеннях безпосередньо до стелі, за підвісною стелею або встановлюватися в стельову нішу. Доступ для сервісного обслуговування з боку нижньої панелі.
Варіант застосування Вентс ВУТ2 250 ПУ ЕС
