Опис установки Вентс ВУТ2 250 П ЕС
Підвісні припливно-витяжні установки Вентс ВУТ2 250 П ЕС являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого.
При цьому установка приточно витяжна Вентс ВУТ2 забезпечує передачу тепла витяжного повітря припливному повітрю в двох пластикових пластинчастих рекуператорах перехресного струму. Установки застосовуються в системах вентиляції і кондиціонування приміщень різного призначення. Відрізняються дуже низьким рівнем шуму завдяки розміщенню вентиляторів між двома рекуператорами, а також застосуванню ЄС моторів. Високий коефіцієнт рекуперації установок задовольняє найвищі вимоги ринку.
Корпус припливно-витяжної установки Вентс ВУТ2 250 П ЕС
Виготовлений з алюмоцинкових стали. Внутрішня тепло- і звукоізоляція зі спіненого поліпропілену товщиною 10 мм.
Фільтр Вентс ВУТ2 250 П ЕС
Для фільтрації припливного і витяжного повітря в установці застосовуються два кишенькових фільтра зі ступенем очищення G4.
Двигун установки Вентс ВУТ2 250 П ЕС
Використовуються високоефективні електронно-комутовані (ЕС) мотори з зовнішнім ротором, обладнані робочими колесами з назад загнутими лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження. ЕС мотори характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безсумнівною перевагою електронно-комутованих двигунів є високий ККД (до 90%).
Рекуператор припливно-витяжної установки Вентс ВУТ2 250 П ЕС
В установці Вентс ВУТ2 250 П ЕС застосовуються два пластикових рекуператора перехресного струму, також вона обладнана двома піддонами для відводу конденсату. Пластикові рекуператори передають явну теплоту від витяжного повітряного потоку приточному. Вони відрізняються тривалим терміном служби в умовах холодного клімату.

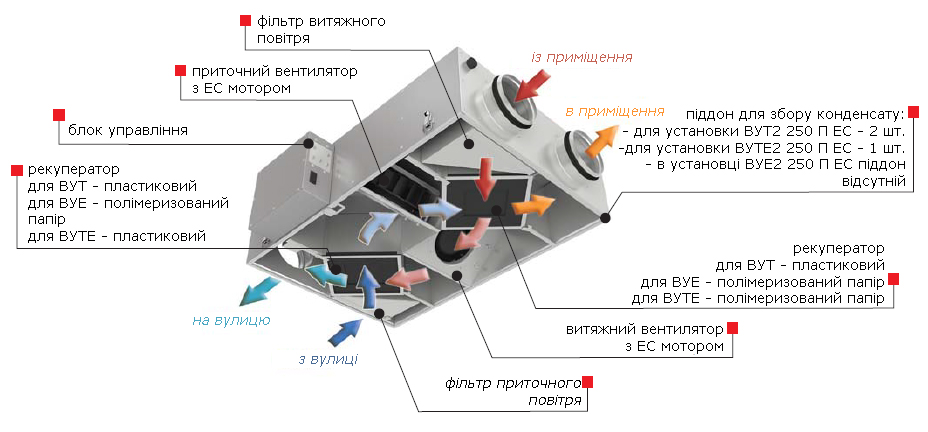

Конструкція установки Вентс ВУТ2 250 П ЕС
Управління та автоматика Вентс ВУТ2 250 П ЕС
Установка оснащена вбудованою системою автоматики і багатофункціональною панеллю управління (Р3/010 Т) зі світлодіодною індикацією. Також в комплект поставки входить сигнальний кабель для з'єднання установки з панеллю керування. Для запобігання обмерзання рекуператора в холодний період року установка обладнана системою активного захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператори. Потім припливний вентилятор включається, і установка продовжує працювати в звичайному режимі.
Панель управління виконує такі функції:
- Включення/вимикання установки
- Вибір режиму вентиляції: хв., середовищ., макс.
- Налаштування мінімального режиму в діапазоні 7-ми попередньо встановлених рівнів. При цьому середній режим автоматично встановлюється на 80 м3/год вище мінімального, але не вище максимального
- Індикатор необхідності заміни фільтра.
Монтаж Вентс ВУТ2 250 П ЕС
Припливно витяжна установка Вентс ВУТ2 250 П ЕС призначена для підвісної стельового монтажу і може встановлюватися на балконі, в коморі, підвалі, горищі і в інших допоміжних приміщеннях. Установка може також монтуватися в основних приміщеннях безпосередньо до стелі, за підвісною стелею або встановлюватися в стельову нішу. Доступ для сервісного обслуговування з боку нижньої панелі.

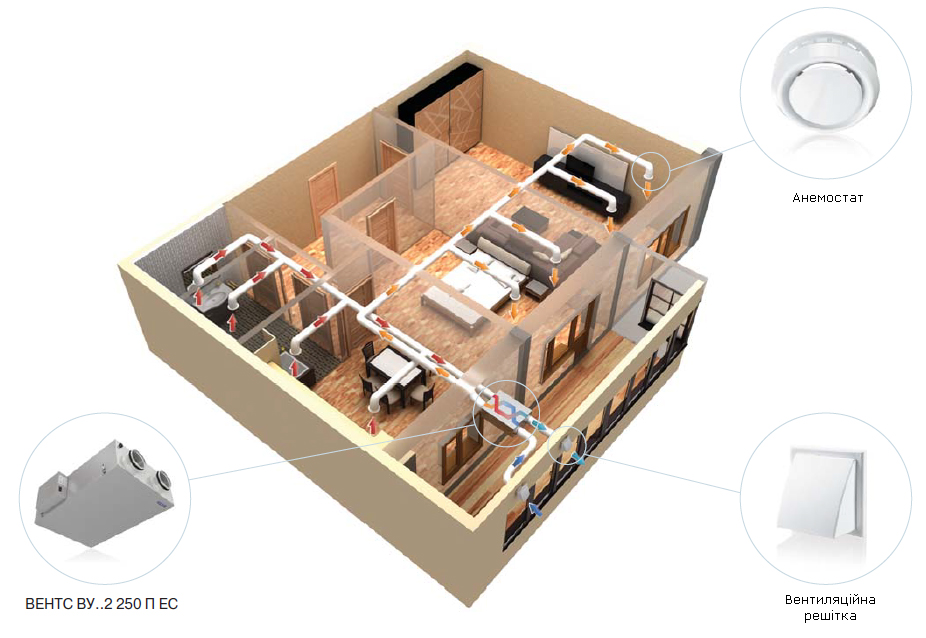

Варіант застосування Вентс ВУТ2 250 П ЕС
