Опис установки Вентс ВУТ2 200 П
Підвісні припливно-витяжні установки Вентс ВУТ2 200 П являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого.
При цьому установка приточно витяжна Вентс ВУТ2 забезпечує передачу тепла витяжного повітря припливному повітрю в двох алюмінієвих пластинчастих рекуператорах перехресного струму. Установки застосовуються в системах вентиляції і кондиціонування приміщень різного призначення. Установки відрізняються дуже низьким рівнем шуму завдяки розміщенню вентиляторів між двома рекуператорами. Високий коефіцієнт рекуперації установок задовольняє найвищі вимоги ринку. Призначені для з'єднання з круглими повітроводами номінальним діаметром Ø 125 мм.
Корпус припливно-витяжної установки Вентс ВУТ2 200 П
Виготовлений з алюмоцинкових стали. Внутрішня тепло- і звукоізоляція зі спіненого поліпропілену товщиною 10 мм.
Фільтр Вентс ВУТ2 200 П
Для фільтрації припливного і витяжного повітря в установці застосовуються два кишенькових фільтра зі ступенем очищення G4.
Вентилятор установки Вентс ВУТ2 200 П
Установка оснащена припливним і витяжним відцентровими вентиляторами з загнутими назад лопатками і вбудованим термостатом захисту з автоматичним перезапуском. Електродвигуни та робочі колеса динамічно збалансовані в двох площинах.
Рекуператор припливно-витяжної установки Вентс ВУТ2 200 П
В установці Вентс ВУТ2 200 П застосовуються два алюмінієвих рекуператора перехресного струму з піддонами для відводу конденсату і системою захисту рекуператорів від обмерзання в холодний період року. Алюмінієві рекуператори передають явну теплоту від одного повітряного потоку іншому. Вони відрізняються тривалим терміном служби в умовах холодного клімату.

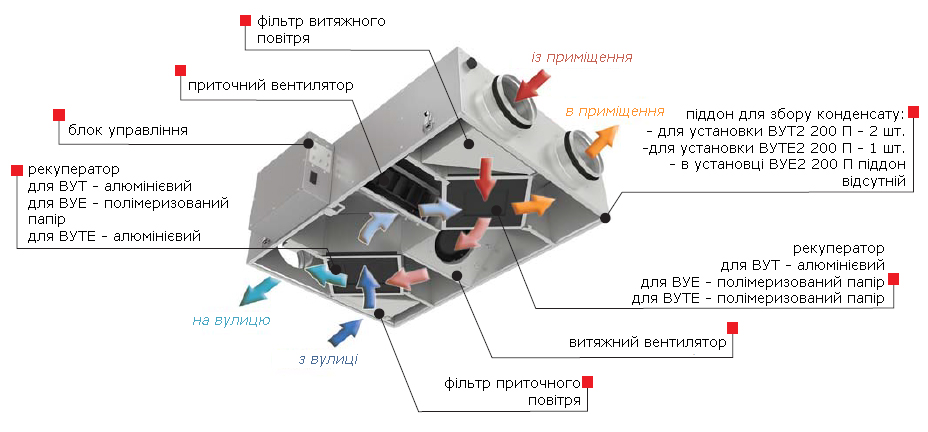

Конструкція установки Вентс ВУТ2 200 П
Управління та автоматика Вентс ВУТ2 200 П
Установка обладнана перемикачем, що дозволяє вибрати один з трьох режимів для постійної роботи установки: режим очікування, низька (LOW) або середня (MED) швидкість.
До установці може бути підключений перемикач швидкостей П3-1-300 для включення/вимикання установки, а також вибору низькою (LOW), середньої (MED) або високою (HIGH) швидкості.
До установці може бути підключений датчик СО 2 (не входить в комплект поставки). При підвищенні концентрації газу він перемкне установку з режиму постійної роботи на максимальну швидкість (HIGH).
До установці може бути підключена панель управління SAS908PIT з рідкокристалічним екраном (не входить в комплект поставки), яка забезпечує включення/вимикання установки, перемикання між низькою, середньою і високою швидкостями і відображення кімнатної температури.
Для запобігання обмерзання рекуператора в холодний період року установка обладнана системою активного захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператори. Потім припливний вентилятор включається, і установка продовжує працювати в звичайному режимі.
Монтаж Вентс ВУТ2 200 П
Установка призначена для підвісного стельового монтажу і може встановлюватися на балконі, горищі, в коморі, підвалі та інших основних і допоміжних приміщеннях. При монтажі необхідно забезпечити доступ для сервісного обслуговування і ремонту з боку нижньої панелі.

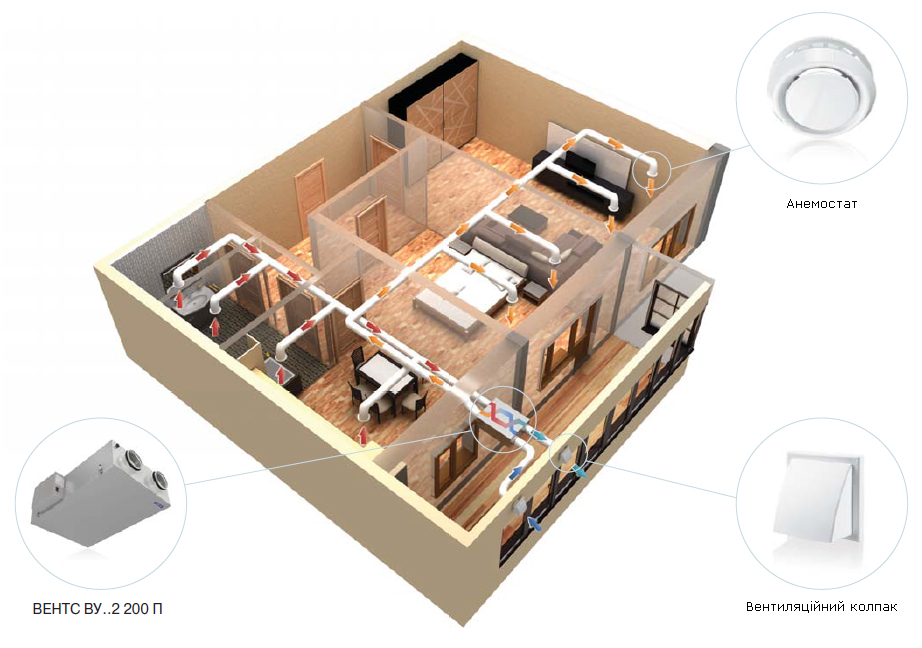

Варіант застосування Вентс ВУТ2 200 П
