Застосування припливно-витяжної установки %PRODNAME%
Припливно-витяжна установка з рекуперацією Вентс ВУТ Р 400 ЕГ ЄС з електричним нагрівачем являє собою повністю готовий вентиляційний агрегат, що забезпечує фільтрацію і подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через роторний рекуператор. Застосовується в системах вентиляції та кондиціонування приміщень різного призначення, які потребують економічного рішення і керованої системи вентиляції. Застосування ЄС-моторів дозволило зменшити споживання електроенергії в 1,5-3 рази і при цьому забезпечити високу продуктивність і низький рівень шуму. Припливно-витяжна установка з рекуперацією Вентс ВУТ Р 400 ЕГ ЄС призначена для з'єднання з круглими повітроводами номінальним діаметром 160, 250 і 315 мм.

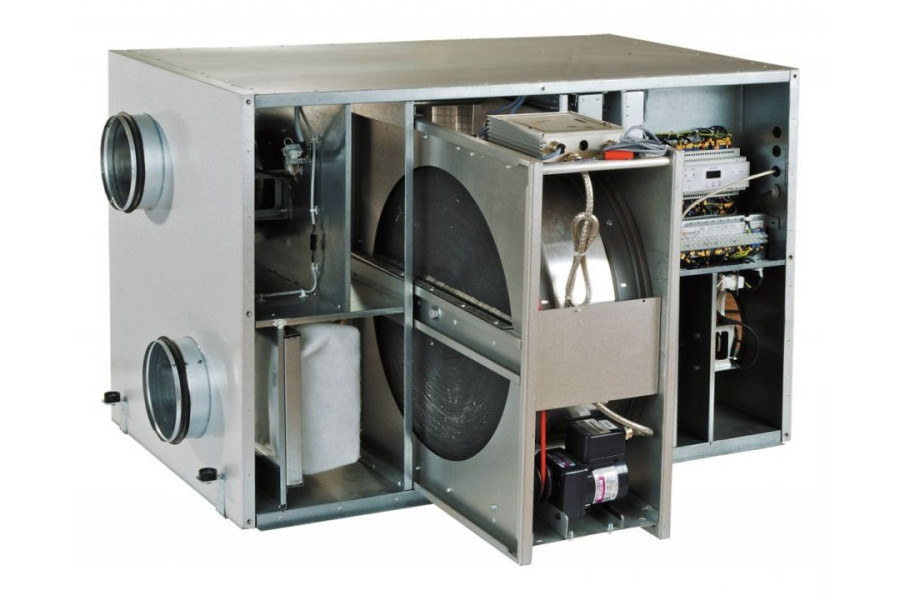

Конструкція припливно-витяжної установки Вентс ВУТ Р 400 ЕГ ЄС
Корпус припливно-витяжной установки Вентс ВУТ Р 400 ЕГ ЄС складається з каркаса і тришарових панелей товщиною 20 мм (ВУТ Р 1500 - 25 мм). Панелі з алюмоцинкового листа зі звукоізоляційним матеріалом (мінеральна вата) забезпечують надійну шумо-і теплоізоляцію. Завдяки спеціальній конструкції знімних бічних панелей установка вимагає мінімального простору для її обслуговування і забезпечує легкий доступ до всіх елементів установки.
Фільтри (G4 / F7) припливного і витяжного (G4) повітря запобігають потраплянню забруднень в приміщення і служать захистом елементів установки. У припливно-витяжних установках Вентс ВУТ Р 400 ЕГ ЄС використовуються високоефективні електроннокоммутовані (ЄС) мотори постійного струму з зовнішнім ротором, обладнані робочим колесом із заломленими назад лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження. ЄС-мотори характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безсумнівною перевагою електронно-комутованого двигуна є високий ККД (до 90%).
Роторний регенератор представляє собою обертовий короткий циліндр, заповнений шарами гофрованої алюмінієвої стрічки, покладеної таким чином, що припливний і витяжний повітряні потоки проходять крізь нього. При обертанні, стрічка, якою заповнений регенератор, контактує спочатку з припливним, а потім з витяжним повітряним потоками. Внаслідок цього вона по черзі нагрівається і охолоджується, і таким чином передає тепло і вологу від теплого повітряного потоку холодного.
Перевагами роторного регенератора перед пластинчастими рекуператором є високий ККД, підтримання комфортної вологості повітря, і вкрай низька загроза обмороження (при нормальних значеннях температури і вологості - практично нульова).
Для експлуатації припливно-витяжної установки з рекуператором Вентс ВУТ Р 400 ЕГ ЄС при низькій температурі зовнішнього повітря встановлені електричні нагрівачі. Якщо за допомогою рекуперації тепла не вдається досягти заданого значення температури припливного повітря, то автоматично включається нагрівач і підігріває повітря, що надходить у приміщення. Нагрівачі обладнані засобами захисту для забезпечення надійної роботи установки.
Управління та автоматика припливно-витяжної установки з рекуператором Вентс ВУТ Р 400 ЕГ ЄС
Установка укомплектована вбудованою системою автоматики і багатофункціональним сенсорним пультом управління. У стандартний комплект установки входить провід довжиною 10 м для з'єднання з пультом.
Функції управління та захисту припливно-витяжної установки Вентс ВУТ Р 400 ЕГ ЄС
- вмикання і вимикання установки по заданих алгоритмах;
- робота по тижневому таймеру;
- задання необхідної температури припливного повітря і продуктивності установки з виносного пульта управління;
- управління (підключення) електроприводами повітряних заслінок;
- контроль забрудненості фільтрів;
- захист ТЕНів від перегріву (робочий і аварійний термостати).
Монтаж припливно-витяжної установки Вентс ВУТ Р 400 ЕГ ЄС
Припливно-витяжна установка Вентс ВУТ Р 400 ЕГ ЄС монтується на горизонтальній поверхні, підвішується до стелі, кріпиться на стіні за допомогою кронштейнів. Доступ для сервісного обслуговування - з боку бічної панелі, ліворуч (по ходу припливного повітря).
