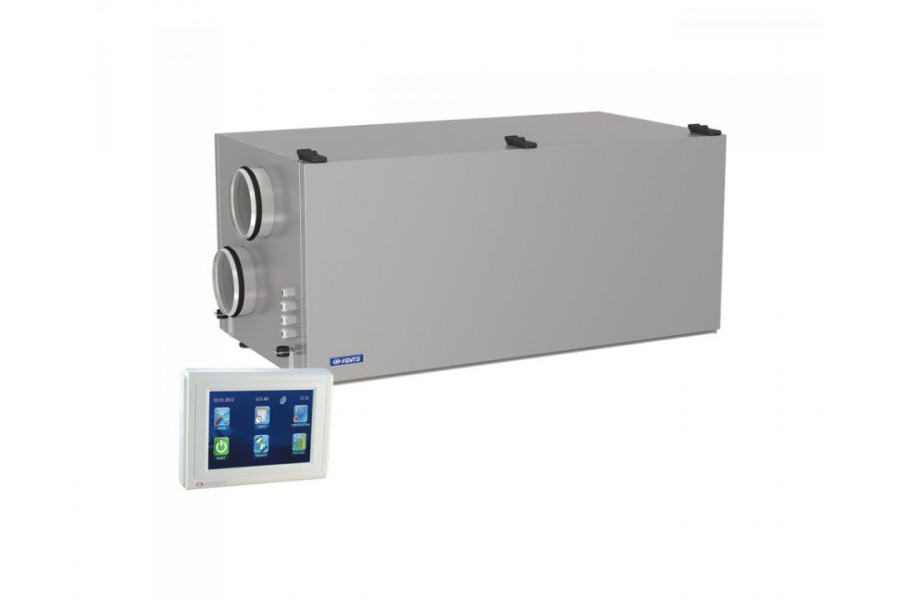

Застосування припливно-витяжної установки Вентс ВУТ 900 ЕГ ЄС ЕКО
Припливно-витяжна установка з рекуперацією Вентс ВУТ 900 ЕГ ЄС ЕКО являє собою повністю готовий вентиляційний агрегат, що забезпечуює фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю завдяки високоефективному пластинчастому рекуператору противоточного типу. Установки застосовуються в системах вентиляції і кондиціонування приміщень різного призначення.
Завдяки застосуванню високоефективних ЄС моторів і збільшеного рекуператора противоточного типу показники енергозбереження установок серії ЕКО є одними з найкращих на ринку. Призначені для з'єднання з круглими повітроводами номінальним діаметром Ø160, 200 і 250 мм.
Конструкція припливно-витяжної установки Вентс ВУТ 900 ЕГ ЄС ЕКО
Корпус припливно-витяжної установки Вентс ВУТ 900 ЕГ ЄС ЕКО виготовлений з алюмоцинкового стали з внутрішньою тепло- і звукоізоляцією з мінеральної вати товщиною 25 мм.
Для фільтрування припливного повітря в установці є кишеньковий фільтр зі ступенем очищення G4, опціонально доступний F7. Для фільтрації витяжного повітря - касетний фільтр G4. У припливно-витяжних установках Вентс ВУТ 900 ЕГ ЄС ЕКО використовуються високоефективні електронно-комутовані (ЄС) мотори з зовнішнім ротором. Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження. ЄС мотори характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безсумнівною перевагою електронно-комутованого двигуна є високий ККД (до 90%).
Установки типорозмірів 300 і 400 обладнані вентиляторами постійної витрати з робочими колесами із заломленими вперед лопатками. Ці вентилятори забезпечують налаштовану витрату, навіть якщо опір вентиляційної системи змінюється в процесі роботи, наприклад при запиленні фільтрів. Установки типорозміру 900 обладнані вентиляторами з назад загнутими лопатками.
В установках застосовується високоефективний пластинчастий рекуператор противоточного типу, виконаний з полістиролу. Під блоком рекуператора розташований піддон для збору і відводу конденсату.
Установка обладнана байпасом, який автоматично відкривається в літній час, якщо є необхідність охолодження приміщення прохолодним вуличним повітрям. Якщо установка обладнана електричним нагрівачем, то байпас використовується для захисту рекуператора від обмерзання.
Управління та автоматика припливно-витяжної установки з рекуператором Вентс ВУТ 900 ЕГ ЄС ЕКО
Установка обладнана вбудованою системою автоматики і багатофункціональною панеллю керування з сенсорним графічним дисплеєм. У комплект поставки входить провід довжиною 10 м для з'єднання установки з панеллю керування.
Для запобігання обмерзання рекуператора в установках передбачена можливість вибору одного з двох алгоритмів захисту від обмерзання:
- Якщо установка обладнана електричним нагрівачем, то за датчиком температури відбувається відкриття заслінки байпаса і припливне повітря проходить повз рекуператор по обвідному каналу, при цьому він нагрівається до необхідної температури в нагрівачі. У цей час тепле витяжне повітря прогріває рекуператор. Після відтавання рекуператора заслінка перекриває обвідний канал, і установка працює в звичайному режимі.
- Якщо установка не обладнана електричним нагрівачем, то за датчиком зовнішньої температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператор. Після відтавання рекуператора і зникнення загрози обмерзання припливний вентилятор включається, і установка повернеться до звичайного режиму роботи.
Функції управління та захисту припливно-витяжної установки Вентс ВУТ 900 ЕГ ЄС ЕКО
- управління за допомогою панелі управління: включення/вимикання, вибір швидкості, таймер, добовий і тижневий розклад, помилки;
- підтримку заданої температури в приміщенні або в каналі;
- управління за канальним датчиком вологості HV1 (купується окремо) або за вбудованим в панель управління;
- регулювання 3-х швидкостей обертання вентиляторів;
- управління вбудованим або опціональним електричним нагрівачем;
- контроль засмічення фільтрів по лічильнику мотогодин.
Монтаж припливно-витяжної установки Вентс ВУТ 900 ЕГ ЄС ЕКО
Установка призначена для підвісного або підлогового монтажу. Доступ для сервісного обслуговування та чищення фільтрів з боку передньої панелі.
Варіант застосування припливно-витяжної установки Вентс ВУТ 900 ЕГ ЄС ЕКО
