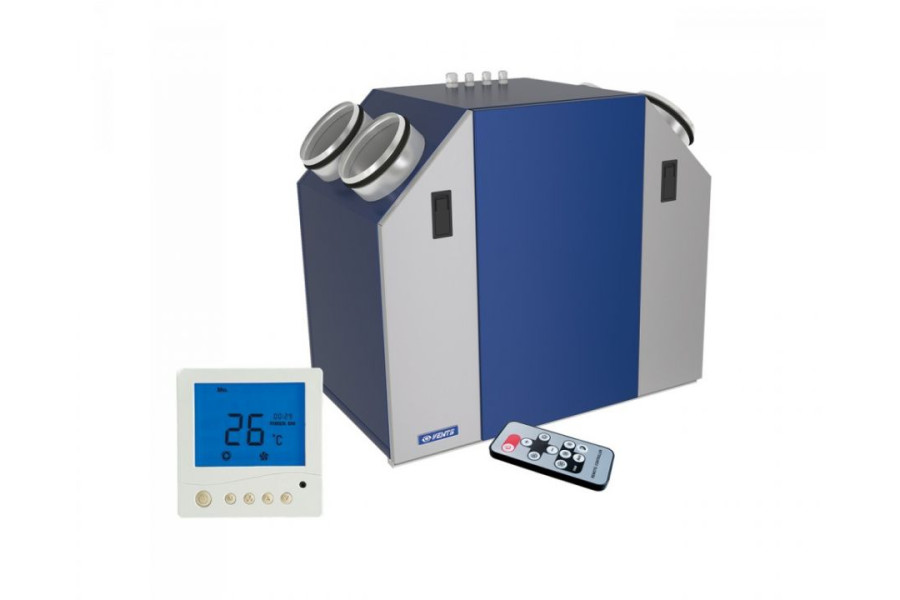

Опис установки Вентс ВУТ 350 ЕУ ЕС
Настінні приточно-витяжні установки Вентс ВУТ 350 ЕУ ЕС являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю завдяки високоефективному протиточному пластинчастому рекуператору. Для додаткового підігріву припливного повітря в установці Вентс ВУТ 350 ЕУ ЕС передбачений електронагрівач. Установки застосовуються в системах вентиляції і кондиціонування приміщень різного призначення, відрізняються дуже низьким рівнем шуму завдяки застосуванню ЕС моторів і рекуператорів з високим коефіцієнтом рекуперації. Призначені для з'єднання з повітроводами 150 мм. Оснащені виносним пультом управління.

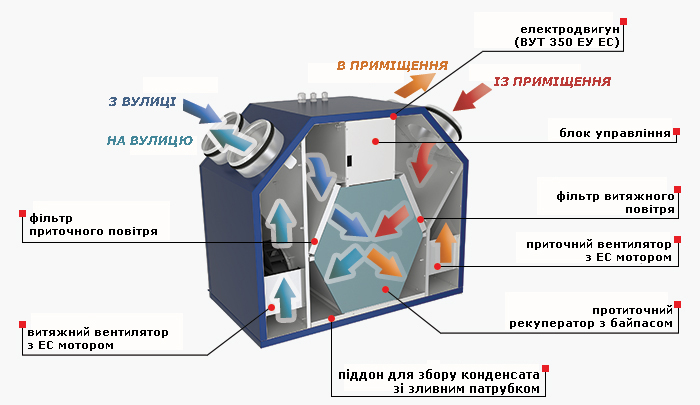

Конструкція припливно-витяжної установки Вентс ВУТ 350 ЕУ ЕС
Корпус припливно-витяжної установки Вентс ВУТ 350 ЕУ ЕС
Корпус виготовлений з пофарбованої сталі з внутрішньою тепло- і звукоізоляцією з мінеральної вати товщиною 20 мм.
Фільтр Вентс ВУТ 350 ЕУ ЕС
Для фільтрації припливного і витяжного повітря в установці застосовуються два панельних фільтра зі ступенем очищення G4. Для очищення фільтрів досить промити їх під струменем води.
Двигун установки Вентс ВУТ 350 ЕУ ЕС
Використовуються високоефективні електронно-комутовані (ЕС) мотори з зовнішнім ротором, обладнані робочим колесом з назад загнутими лопатками. Такі мотори є на сьогоднішній день найбільш передовим рішенням у галузі енергозбереження. ЕС мотори характеризуються високою продуктивністю і оптимальним управлінням у всьому діапазоні швидкостей обертання. Безсумнівною перевагою електронно-комутованих двигунів є високий ККД (до 90%).
Рекуператор припливно-витяжної установки Вентс ВУТ 350 ЕУ ЕС
В установках застосовується високоефективний пластинчастий рекуператор противоточного типу, виконаний з полістиролу. Під блоком рекуператора розташований піддон для збору і відводу конденсату.
Нагрівач установки Вентс ВУТ 350 ЕУ ЕС
Установка Вентс ВУТ 350 ЕУ ЕС обладнана електричним нагрівачем, який догріває припливне повітря до комфортної температури в разі, якщо за допомогою рекуперації тепла ця температура не досягнута.
Управління та автоматика Вентс ВУТ 350 ЕУ ЕС
Установки укомплектовані вбудованою системою автоматики, багатофункціональної панеллю керування з рідкокристалічним дисплеєм і пультом дистанційного керування. В комплект поставки входить провід довжиною 10 м для з'єднання установки з панеллю керування.
Для запобігання обмерзання рекуператора застосовується активний захист від обмерзання:
- В установці Вентс ВУТ 350 ЕУ ЕС при зниженні температури повітря в припливному каналі перед рекуператором нижче -7 °С байпас періодично відкривається на 5 хвилин і припливне повітря проходить повз рекуператор по обвідному каналу.
- При цьому тепле витяжне повітря прогріває рекуператор.
Функції управління та захисту
- Включення/вимикання установки.
- Вибір швидкості: 1-а, 2-а або 3-тя швидкість.
- Налаштування швидкостей в діапазоні від 0 до 100%.
- Управління роботою установки по тижневому розкладу.
- Таймер для включення установки на 3-ю швидкість на певний відрізок часу.
- Можливість ручного відкриття заслінки байпаса.
- Включення/вимикання нагрівача.
- Налаштування температури приточного повітря.
- Активний захист електричного нагрівача від перегріву.
- Захист рекуператора від обмерзання.
- Індикатор необхідності очищення фільтрів.
- Індикатор несправностей.
Монтаж Вентс ВУТ 350 ЕУ ЕС
Установка призначена для настінного монтажу. Доступ для сервісного обслуговування і чищення фільтрів з боку передньої панелі.

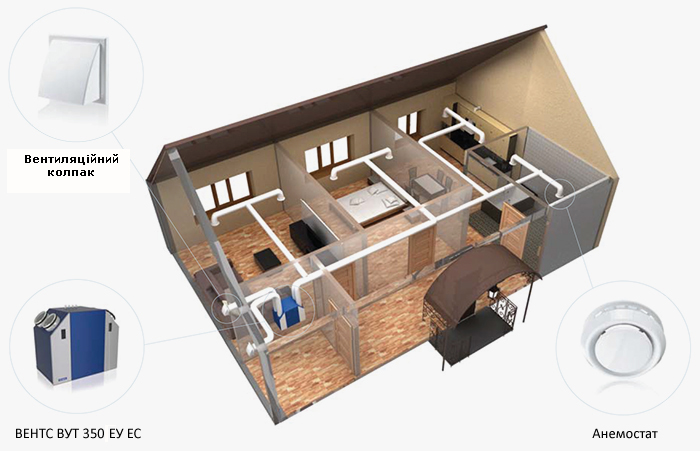

Варіант застосування Вентс ВУТ 350 ЕУ ЕС
